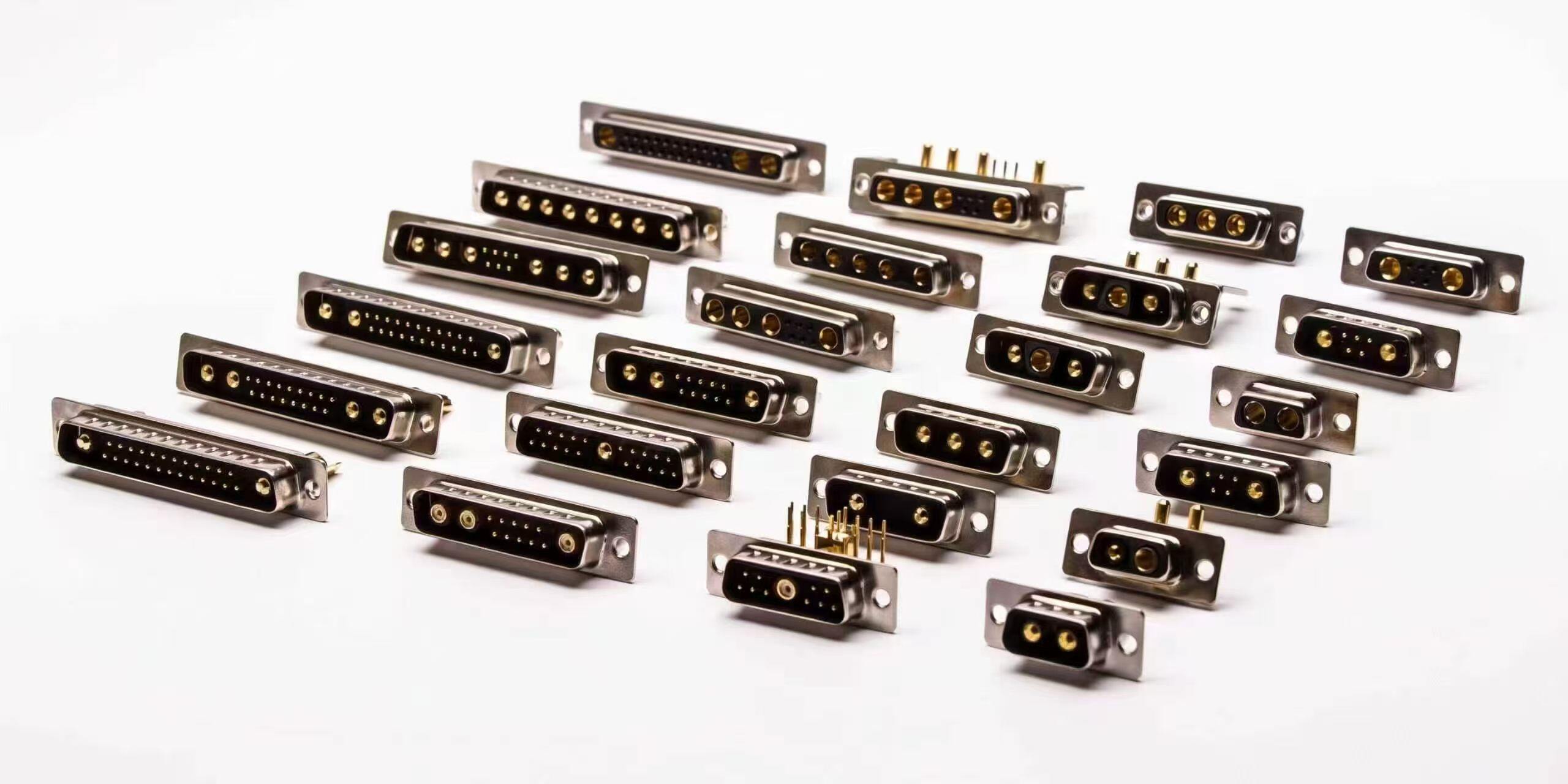

在工业自动化、计算机通信及测试测量领域，D-sub（D-subminiature）连接器凭借其坚固耐用、抗干扰能力强等优势，依然是不可或缺的接口标准。面对市场上繁杂的型号，如何快速锁定所需规格？本文将为您全面梳理D-sub连接器的命名逻辑、尺寸规格、核心差异及选型关键指标，助您高效完成采购与研发。

一、 D-sub连接器的命名逻辑：壳号（Shell Size）是关键

理解D-sub的第一步，是掌握“壳号”体系。D-sub连接器根据金属外壳的物理轮廓被划分为5个标准壳号，分别对应E、A、B、C、D五个字母。每一个壳号的外形尺寸是固定的，这也是设备面板开孔设计的核心依据：

Shell Size E (E系列)：对应最常见的9针连接器（标准型）。

Shell Size A (A系列)：对应15针标准型。

Shell Size B (B系列)：对应25针标准型。

Shell Size C (C系列)：对应37针标准型。

Shell Size D (D系列)：对应50针标准型。

二、 标准型（Standard Density）详解

标准型D-sub是最经典的版本，其特点是针脚间距相对较大，可靠性极高。

间距（Pitch）：针脚通常呈双排排列，轴向与径向间距约为 2.77mm / 2.84mm。

应用优势

易于维护：针脚间距宽裕，即便在野外或恶劣环境下手工维修也不易发生短路。

机械强度高：由于针脚较粗，能够承载更大的电流（通常单个信号针可达 3A-5A），抗插拔磨损能力强。

• 代表型号：DB-9, DB-25。

三、 高密度型（High Density, HD）详解

为了在同样的设备面板空间内集成更多的信号通道，D-sub衍生出了高密度（HD）系列。

间距（Pitch）：高密度型将排数增加至三排，针脚间距被缩减为 2.29mm（轴向）/ 1.98mm（径向）左右。

尺寸对比：在同样的壳号（例如E系列）下，标准型只有9针，而高密度型（HD15）可以做到15针。

应用优势：空间利用率极高，完美契合现代设备小型化、模块化的发展趋势，广泛应用于紧凑型工业控制器、FA设备及视频显示接口（如VGA）。

四、 标准型 vs 高密度型：核心维度对比

五、 选型必看的关键技术指标

在采购D-sub连接器时，除了辨别标准型与高密度型，还需严格核对以下四个关键维度：

1. 安装方式（Mounting Style）

板端垂直安装（Vertical）：接口垂直于PCB板，适合侧面出线的设备。

板端弯头安装（Right-angle）：接口平行于PCB板，适合面板出线的超薄设备，有效节省纵向空间。

线缆端（Cable mount）：用于连接器外壳加压接/焊接线束，通常配有锁紧螺钉。

2. 端接工艺（Termination）

焊接杯（Solder Cup）：适合小批量原型开发、实验室测试或现场手工维修。

压接式（Crimp）：适合大批量自动化线束加工，一致性最好，抗振动性能优异。

IDC刺破式：无需剥线，直接刺破绝缘层连接，极大提升线缆组装效率。

PCB直插/弯插：直接焊接于印制电路板，适合设备内部板对板或板对线连接。

3. 金属外壳的材质与涂层

D-sub的外壳质量直接决定了其EMI/RFI屏蔽效果及使用寿命。劣质的铁壳极易生锈，导致接触电阻波动。建议优先选用冷轧钢镀镍/镀锡（Nickel/Tin-plated Steel）外壳，既能保证优异的导电屏蔽性，又具备极强的抗氧化与抗盐雾能力。

4. 特殊功能与防护等级

防水型（IP67）：针对户外或潮湿恶劣环境，提供防尘防水保护。

混合布局（Mixed Layout）：在同一外壳内集成信号、电源、同轴射频或气动触点，满足复杂设备的综合传输需求。

非磁性外壳：专为医疗核磁共振（MRI）等对磁导率有严格要求的精密仪器设计。

💡 选型支持：如果您在D-sub连接器的规格确认、面板开孔尺寸或定制化需求上有任何疑问，欢迎随时联系我们的技术支持团队。我们提供从标准品到非标定制的一站式连接器解决方案，助力您的项目顺利落地！
