DR15 车针 全金90度折弯 铆L片 螺母
精密车针端子全金镀层确保低接触电阻与耐插拔抗氧化，铆L片与螺母双重锁紧机构增强板端固定与抗振可靠性，适用于工业控制、伺服驱动、通信设备及医疗仪器。
技术规格
| 额定电流 | 5 A |
| 工作温度 | -55°C ~ 105°C |
产品详情

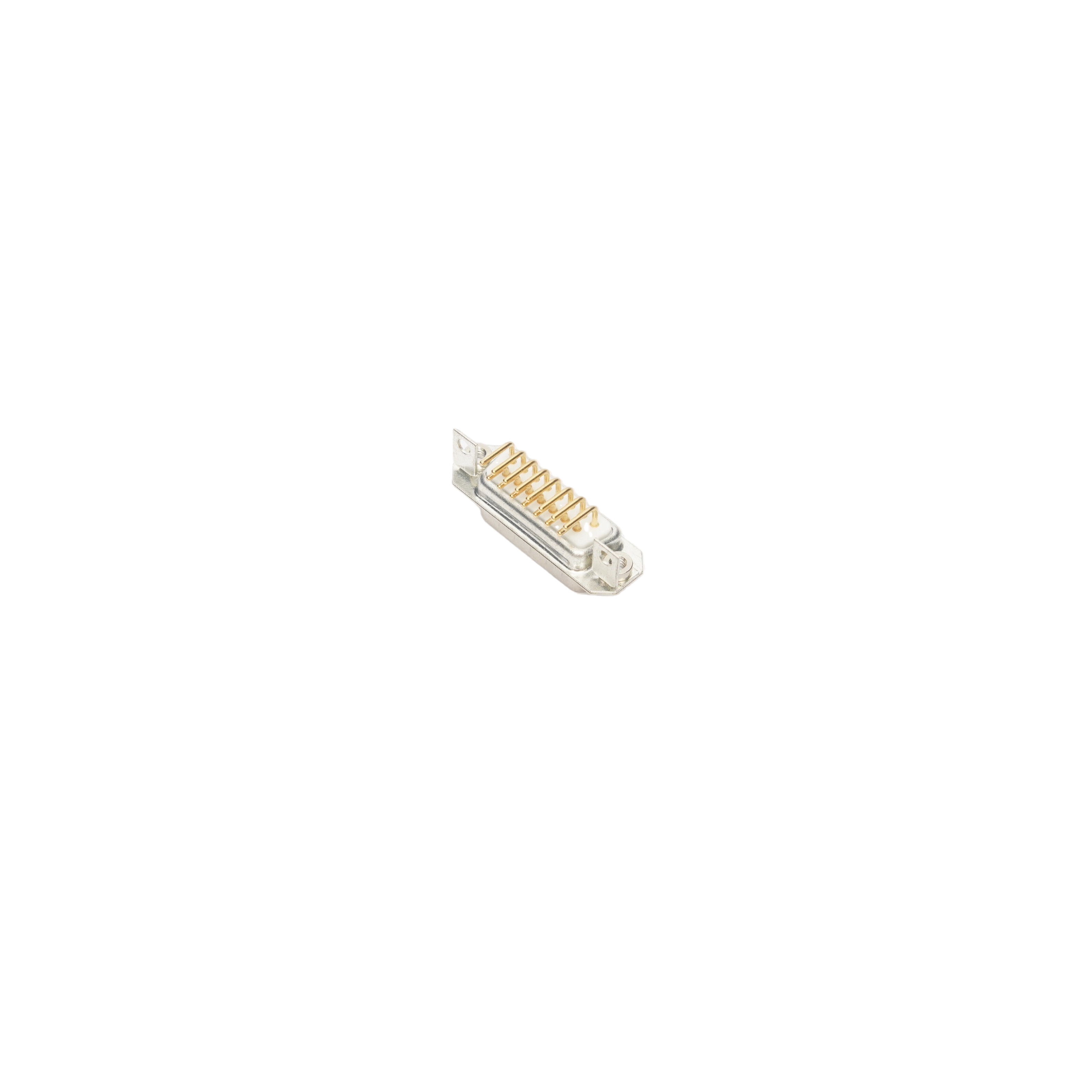

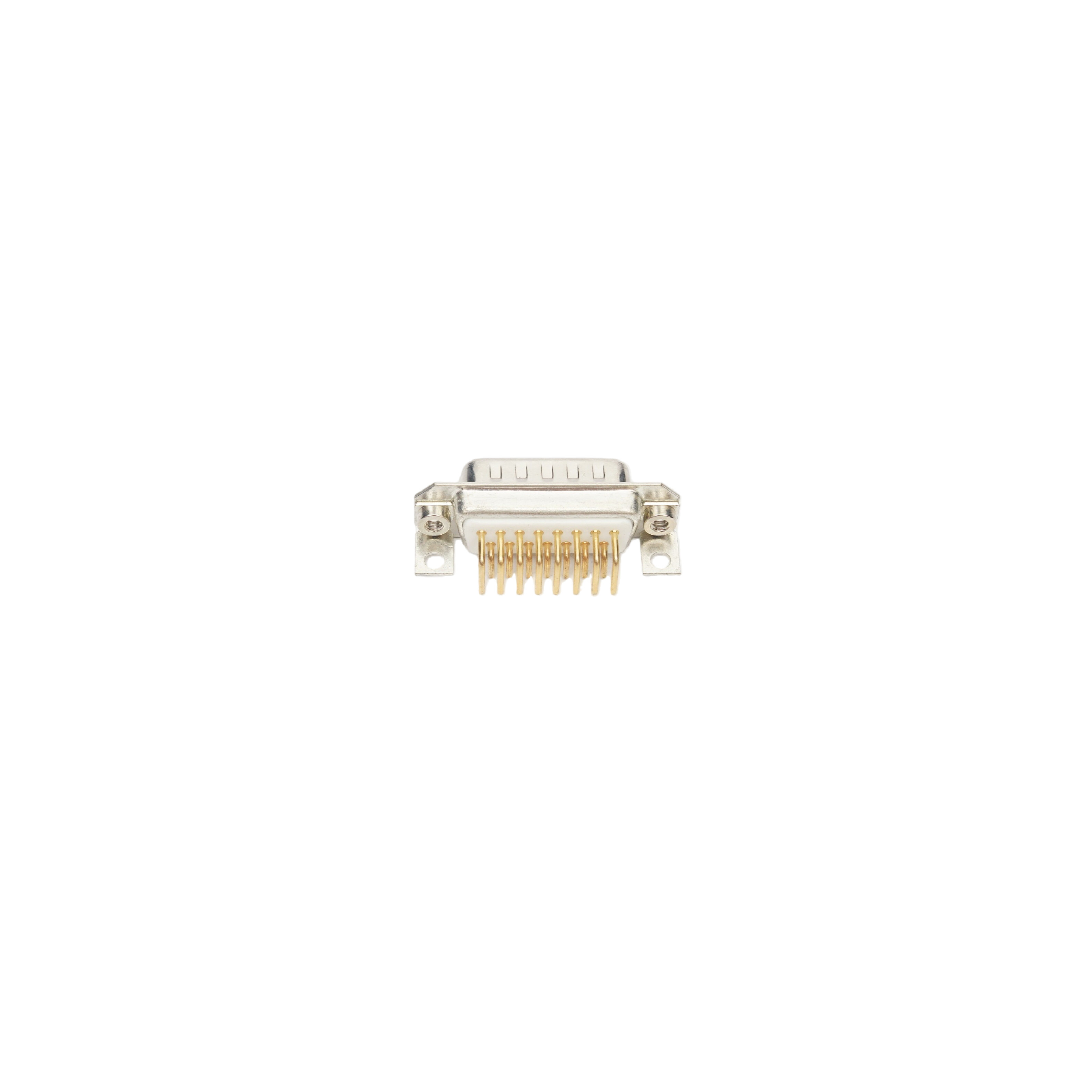

DR15 车针 全金90°折弯 铆L片 螺母
▎产品概述
本产品为DR15 15Pin D-SUB公头/母头连接器，采用精密车针端子与全金镀层工艺，确保低接触电阻与高插拔寿命。90°折弯结构专为水平空间受限的PCB布局设计，铆L片与螺母双重锁紧机构提供卓越的板端固定与抗振性能，适用于工业控制柜、伺服驱动器、通信基站及医疗影像设备等高可靠性应用场景。
▎产品特性
车针精密端子：采用精密车削加工工艺，端子尺寸一致性好，圆度精度高，插拔力均匀，接触电阻低至10mΩ。
全金镀层：端子及触点全金镀层（镀金厚度可按要求定制），抗氧化、耐腐蚀、耐插拔，确保长期使用信号稳定性。
90°折弯结构：引脚90°折弯设计，适配水平空间受限的PCB布局，焊接面与安装面垂直，便于机箱内部走线优化。
铆L片锁紧：铆合L型金属片固定于PCB板上，增强连接器与PCB的机械结合强度，抗振动、抗冲击。
螺母锁紧：配备锁紧螺母，配合面板螺丝实现双重固定，确保插头与插座结合紧密不松脱。
金属屏蔽外壳：铁壳搭配全金或亮锡镀层，有效屏蔽电磁干扰（EMI），提升信号完整性。
阻燃胶芯：采用UL94V-0阻燃等级PBT黑色胶芯，耐高温（+260°C回流焊兼容），确保电气绝缘性能。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | DR15 15Pin（公头/母头可选） |
端子类型 | 车针（精密车削） |
镀层规格 | 全金镀层（镀金厚度可定制） |
额定电流 | 3A-5A（标准）/ 8A（大电流型号） |
额定电压 | 250V AC/DC |
接触电阻 | ≤10mΩ |
绝缘电阻 | ≥5000MΩ |
耐电压 | 1000V AC（1分钟） |
安装方式 | 90°折弯插板 |
锁紧方式 | 铆L片 + 螺母双重锁紧 |
胶芯材质 | PBT / UL94V-0阻燃等级 |
胶芯颜色 | 黑色（可定制） |
外壳材质 | 金属铁壳 / 全金或亮锡镀层 |
工作温度 | -55°C ~ +125°C |
插拔寿命 | ≥1000次 |
焊接工艺 | 兼容回流焊/波峰焊 |
▎结构特点
组件 | 功能说明 |
|---|---|
铆L片 | 铆合固定于PCB板面，提供额外机械支撑，抵抗插拔力及振动冲击 |
锁紧螺母 | 配合设备面板螺丝，实现连接器与机箱的刚性固定，防止松脱 |
90°折弯引脚 | 引脚折弯后与PCB平行，适用于水平空间受限的紧凑型设计 |
▎应用领域
工业自动化：PLC、HMI人机界面、伺服驱动器、变频器
通信设备：通信基站、路由器、交换机背板
医疗电子：高端影像设备（CT、MRI）、监护仪器
军工航天：高可靠性航空电子设备、地面测试系统
测试测量：数据采集卡、信号发生器、示波器
▎订购信息
型号 | 描述 |
|---|---|
DR15-XX-90-LNUT-FG | DR15，90°折弯，车针全金，铆L片+螺母锁紧，公/母可选 |
可依据客户需求定制镀金厚度、胶芯颜色、外壳镀层规格及引脚长度。 |
