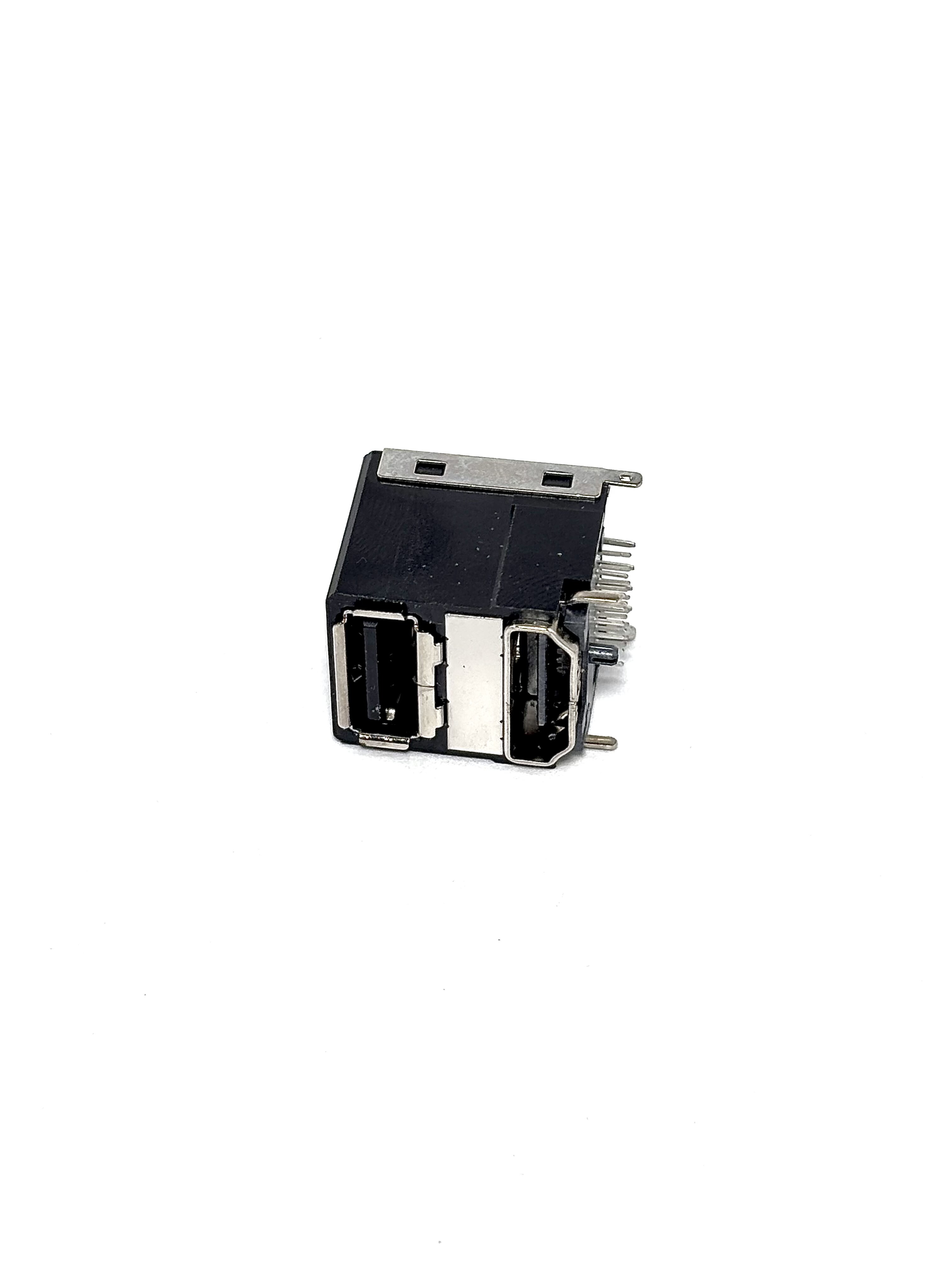

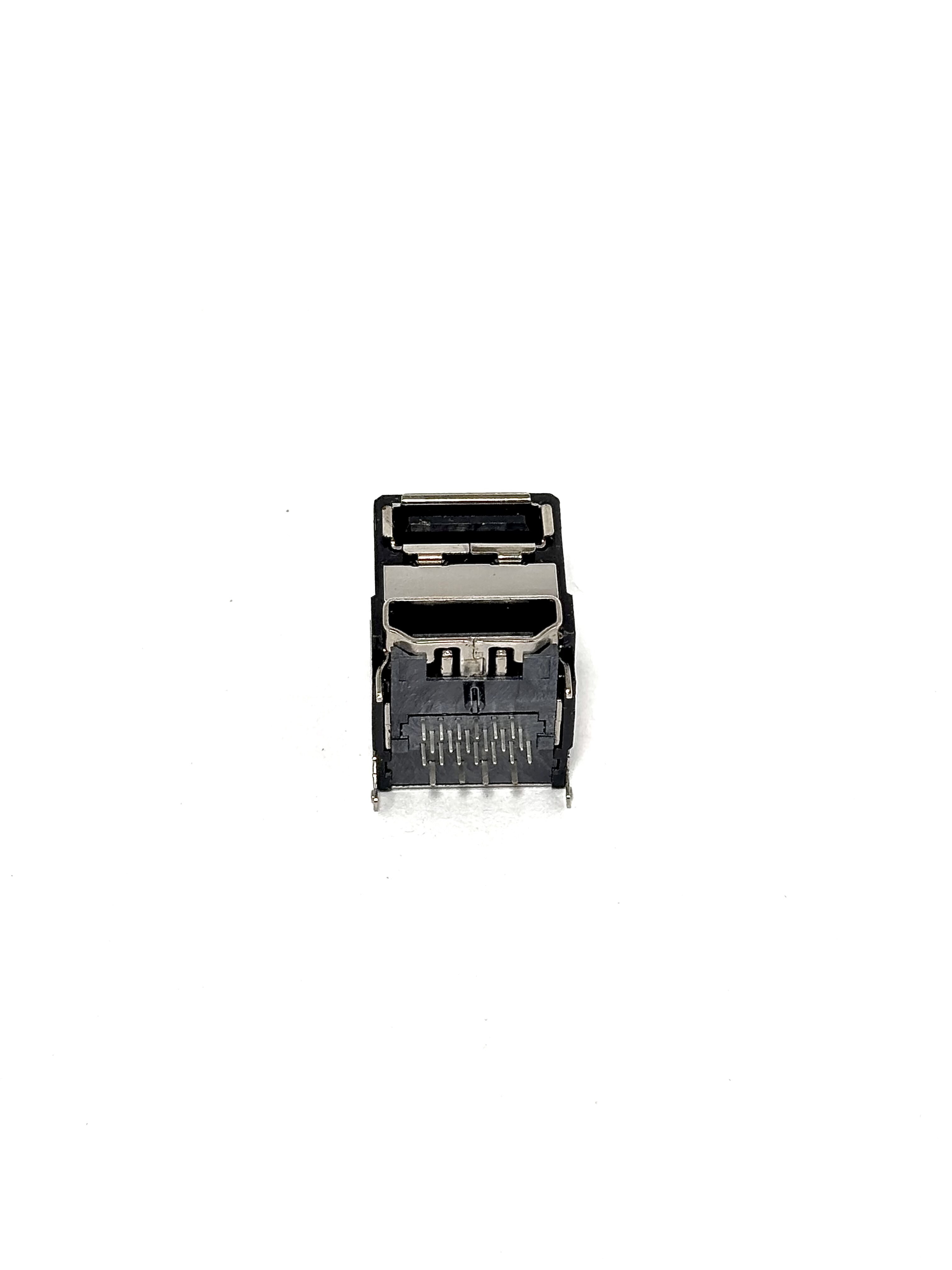

HDMI-A + USB2.0-A 组合直插连接器，90°弯脚（直角）
HDMI A型19Pin母座与USB 2.0 Type-A母座二合一集成设计，在单一连接器上同时实现高清音视频与USB数据传输。金属屏蔽外壳有效抑制EMI干扰，适用于电视、显示器、机顶盒、工业电脑、广告机及KVM切换器等设备。
技术规格
| 工作温度 | °C ~ °C |
产品详情
HDMI-A + USB2.0-A 组合直插连接器，90°弯脚（直角）
▎产品概述
本产品为HDMI Type-A与USB 2.0 Type-A二合一组合连接器，将高清音视频接口与USB数据接口集成于同一安装结构内。HDMI部分为19Pin A型母座，支持高清数字音视频同步传输；USB部分为4Pin Type-A母座，支持USB 2.0高速数据传输。90°直角弯脚插板结构专为水平空间受限的PCB布局设计，有效降低连接器突出高度，便于机箱内部走线优化。产品广泛适用于电视、显示器、机顶盒、工业电脑、广告机及KVM切换器等需要同时配置HDMI与USB接口的设备。
▎产品特性
二合一集成设计：HDMI A型19Pin母座 + USB 2.0 Type-A母座一体化集成，减少PCB接口数量，节省安装空间。
90°直角弯脚插板：卧式插板结构，适配水平空间受限的PCB布局，焊接面与安装面垂直，便于机箱内部走线。
金属屏蔽外壳：铁壳或铜壳搭配镀镍工艺，有效屏蔽电磁干扰（EMI/RFI），保证高清信号与数据传输稳定性。
镀金触点：HDMI与USB端子均采用镀金工艺（镀金厚度可按要求定制），抗氧化、耐腐蚀、耐插拔。
阻燃胶芯：采用LCP或PBT耐高温材料，UL94V-0阻燃等级，适配回流焊工艺。
多种固定方式：支持鱼叉脚、定位柱、铆锁等PCB固定方式，增强板端抗振性能。
环保合规：符合RoHS环保标准。
▎技术规格
项目 | HDMI部分 | USB部分 |
|---|---|---|
接口类型 | HDMI Type-A母座 | USB 2.0 Type-A母座 |
引脚数 | 19Pin | 4Pin |
安装方式 | 90°直角弯脚插板 | 90°直角弯脚插板 |
端子材质 | 铜合金 | 铜合金 |
镀层规格 | 镀金（可定制） | 镀金（可定制） |
胶芯材质 | LCP / PBT，UL94V-0 | LCP / PBT，UL94V-0 |
外壳材质 | 金属屏蔽壳 / 镀镍 | 金属屏蔽壳 / 镀镍 |
额定电流 | 0.5A | 1.5A |
额定电压 | 40V AC/DC | 30V AC/DC |
接触电阻 | ≤20mΩ | ≤30mΩ |
绝缘电阻 | ≥100MΩ | ≥100MΩ |
耐电压 | 500V AC | 500V AC |
工作温度 | -40°C ~ +85°C | -40°C ~ +85°C |
插拔寿命 | ≥5000次 | ≥5000次 |
固定方式 | 鱼叉脚 / 定位柱 / 铆锁（可选） | 同左 |
▎结构特点
组件 | 功能说明 |
|---|---|
HDMI A型19Pin | 支持高清数字音视频同步传输，兼容HDMI 1.4/2.0 |
USB 2.0 Type-A | 支持USB 2.0高速数据传输，兼容USB 1.1 |
二合一集成结构 | 减少PCB接口数量，节省安装空间，便于整机布局 |
90°直角弯脚 | 卧式插板，适配水平空间受限的紧凑型设计 |
金属屏蔽外壳 | 有效抑制EMI/RFI干扰，保证信号完整性 |
镀金触点 | 抗氧化、耐插拔，确保长期稳定连接 |
阻燃胶芯 | LCP/PBT材质，UL94V-0阻燃等级，耐高温绝缘 |
▎应用领域
电视/显示器：侧边或背部HDMI+USB接口组合
机顶盒/播放器：高清音视频输出与USB外设连接
工业电脑/工控设备：人机界面、数据采集与传输
广告机/数字标牌：多媒体播放与USB内容更新
KVM切换器：视频与USB信号切换管理
医疗电子：医疗影像设备、监护仪器接口
游戏主机/消费电子：HDMI输出与USB外设扩展
▎订购信息
型号 | 描述 |
|---|---|
HDMI-A+USB2.0-A-90-RA | HDMI-A + USB2.0-A组合，90°直角弯脚插板 |
可依据客户需求定制镀金厚度、胶芯颜色、固定方式（鱼叉/定位柱/铆锁）、外壳镀层及USB版本（2.0/3.0）。 |
环保合规：符合RoHS环保标准。
