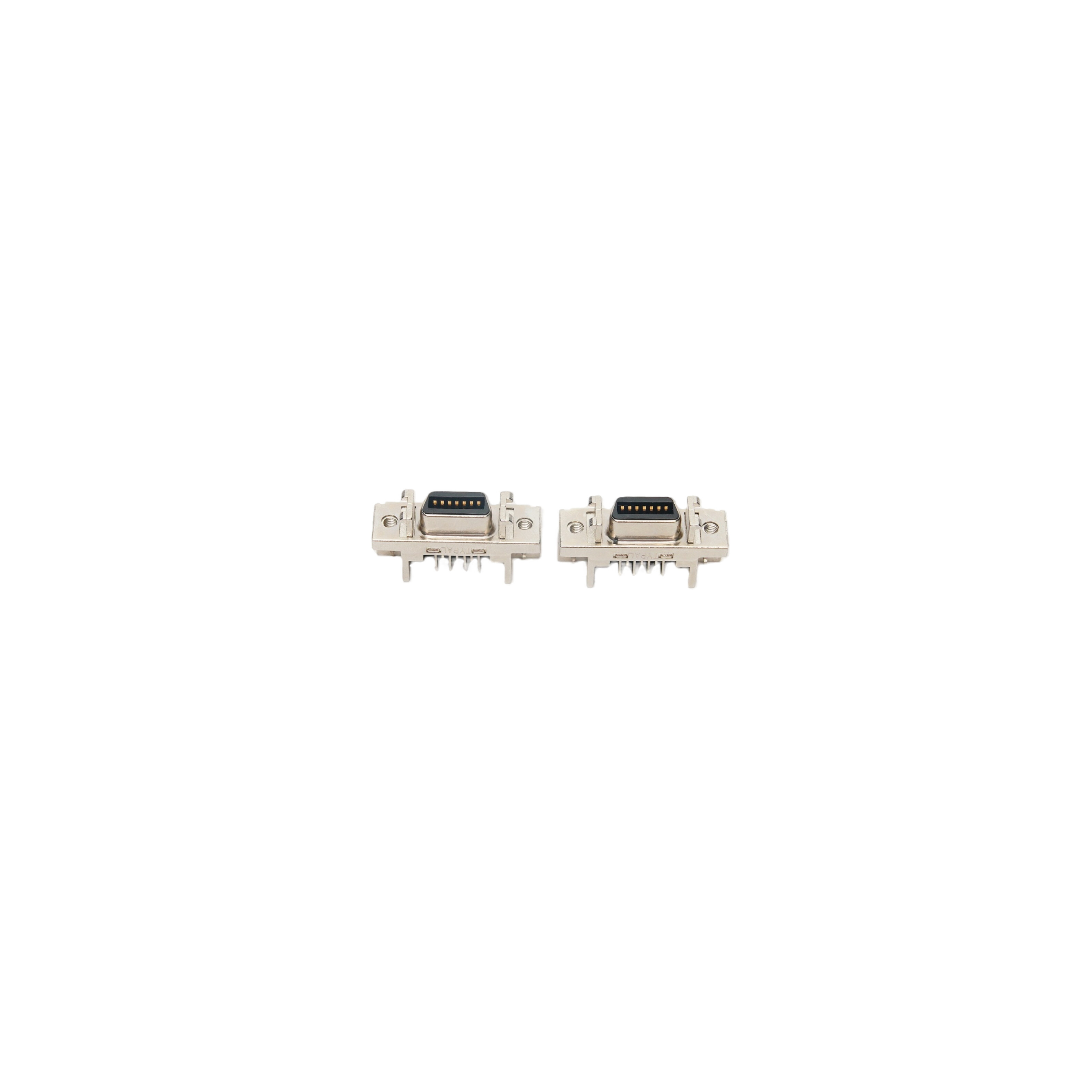

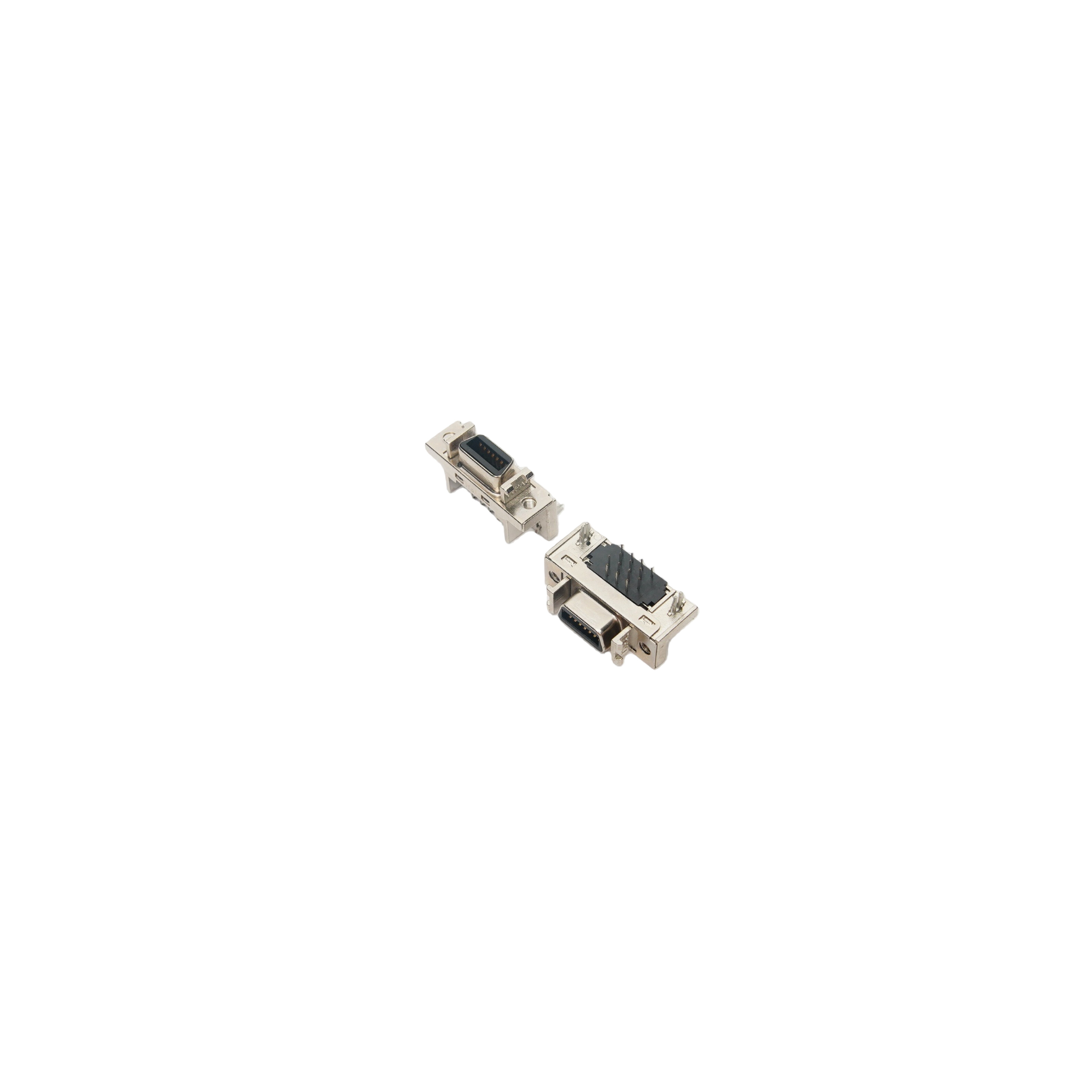

SCSI 90°插板系列
高密度I/O接口连接器，90°直角插板设计适配水平空间受限的PCB布局，1.27mm标准间距，支持14/20/26/36/50/68/80/100/120Pin等多种位数选择。全塑型或金属屏蔽外壳可选，带鱼叉脚或铆锁结构增强板端固定，适用于服务器、存储设备、工业电脑、医疗影像等需要高密度数据传输的场景
技术规格
| 工作温度 | °C ~ °C |
产品详情
SCSI 90°插板系列
▎产品概述
SCSI（Small Computer System Interface，小型计算机系统接口）90°插板连接器是一种高密度I/O接口连接器，采用直角（Right Angle）卧式插板设计，专为服务器、存储设备、工业控制、医疗影像等对空间和信号完整性有高要求的应用场景打造。产品符合SCSI-II/III标准规范，提供多种位数、外壳材质及锁紧方式选择，灵活适配不同设计需求。
▎产品特性
90°直角插板设计：卧式安装结构有效降低连接器突出高度，适配水平空间受限的PCB布局，解决自动化控制盘内走线拥挤的痛点。
高密度引脚排布：1.27mm标准间距，支持14/20/26/36/50/68/80/100/120Pin等多种位数选择，满足不同信号传输需求。
多种外壳材质：提供全塑型（黑色PBT绝缘体）和金属屏蔽型（锌合金/铁壳镀镍）两种选择，全塑型成本优化，金属型提供更好的电磁屏蔽性能。
可靠的板端固定：支持带鱼叉脚、铆锁等多种PCB固定方式，增强抗插拔与抗振性能。
优异的电气性能：额定电流1.0A，额定电压250V AC/DC，耐压500V AC/60秒，接触电阻≤35mΩ。
宽温工作：支持-40°C ~ +105°C工作温度范围，适配工业级环境。
阻燃胶芯：采用PBT绝缘材质，UL94V-0阻燃等级，耐高温、绝缘性能优异。
多种锁紧方式：支持螺丝紧固、铆锁等多种面板及PCB固定方式。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | SCSI（小型计算机系统接口） |
安装方式 | 90°插板（直角/卧式） |
间距 | 1.27mm |
位数（Pin数） | 14/20/26/30/34/36/40/50/52/60/68/80/100/120Pin |
类别 | 公座 / 母座 |
外壳类型 | 全塑型（PBT黑色） / 金属屏蔽型（锌合金/铁壳镀镍） |
固定方式 | 带鱼叉脚 / 无鱼叉脚 / 铆锁 |
额定电流 | 1.0A Max |
额定电压 | 250V AC/DC |
耐电压 | 500V AC / 60秒 |
接触电阻 | ≤30mΩ ~ 35mΩ |
绝缘电阻 | ≥500MΩ ~ 1000MΩ |
工作温度 | -40°C ~ +105°C |
胶芯材质 | PBT（UL94V-0阻燃等级） |
接触材料 | 铜合金（磷青铜） |
接触镀层 | 镀金（接触区） |
插拔寿命 | ≥100次 |
▎结构特点
组件 | 功能说明 |
|---|---|
90°直角结构 | 卧式插板设计，降低连接器突出高度，适配紧凑型空间 |
高密度引脚 | 1.27mm间距，多位数选择，满足高密度信号传输需求 |
全塑型外壳 | PBT材质，成本优化，适用于常规环境 |
金属屏蔽外壳 | 锌合金/铁壳镀镍，有效屏蔽电磁干扰（EMI） |
鱼叉脚固定 | 插入PCB安装孔，增强焊接后的抗拉强度 |
镀金触点 | 接触区镀金，抗氧化、耐腐蚀、确保信号稳定 |
▎应用领域
服务器/数据中心：SCSI接口存储设备、磁盘阵列、服务器背板
工业自动化：工业电脑、PLC控制模块、嵌入式系统
医疗电子：医疗影像设备、诊断仪器
测试测量：数据采集卡、信号分析仪
通信设备：交换机、路由器背板连接
安防监控：视频采集与传输设备
▎订购信息
型号系列 | 描述 |
|---|---|
6310FXXXRDXXPNT01 | SCSI全塑型90°母座，52Pin，无鱼叉 |
6310MXXXRDXXPNA0X | SCSI全塑型90°公座，20/30/34/40/50Pin可选 |
6311FXXXRDXXMNA0X | SCSI DB型90°母座，50/68/100Pin可选 |
6313F0XXRDXXMNT0X | SCSI CA型90°母座，带纵向鱼叉，14/20/26/36/50/68/100Pin可选 |
S2A SR系列 | SCSI II/III 90°插座，20/26/28/40/50/60/68/80/100/120Pin可选 |
可根据客户需求定制位数、外壳类型（全塑/金属屏蔽）、固定方式（鱼叉/铆锁）、镀层规格及工作温度等级。
