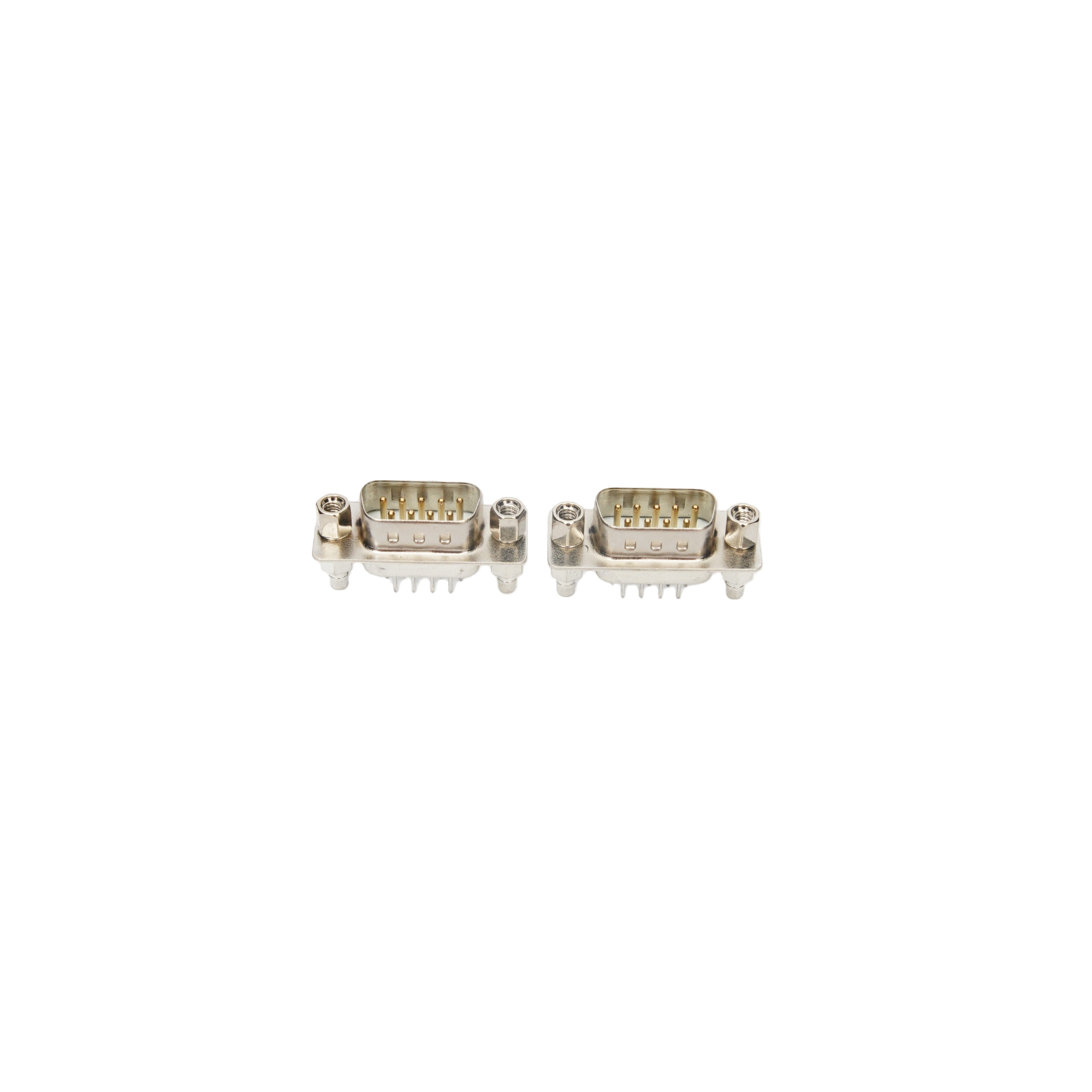

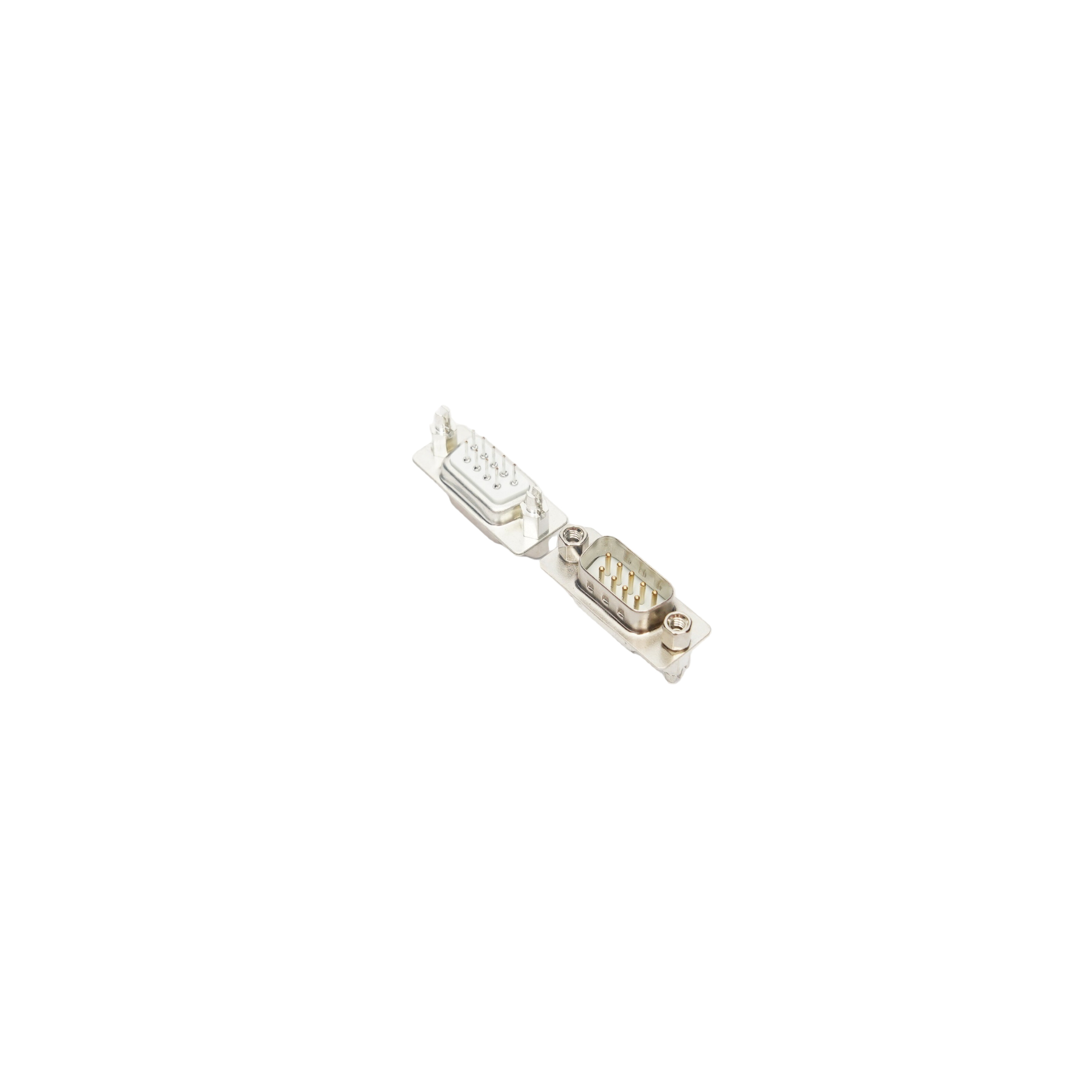

DB9公冲针 低侧面系列
冲压端子确保电气连接可靠性与成本优化，低侧面设计有效降低PCB板安装高度，适用于工业控制、通信设备、安防监控等对空间高度有严格限制的紧凑型应用场景。
技术规格
| 针数 | 9 Pin |
| 工作温度 | °C ~ °C |
产品详情
DB9公冲针 低侧面系列
▎产品概述
本产品为DB9 9Pin D-SUB公头连接器，采用高速冲压成型端子工艺，在保证可靠电气连接的同时有效控制成本。低侧面（Low-Profile）设计显著降低连接器在PCB板上的安装高度，专为薄型机箱、1U/2U机架设备、便携式仪器等对垂直空间有严格限制的应用场景打造。产品广泛应用于RS-232串口通信、工业控制、通信设备及测试仪器等领域。
▎产品特性
低侧面设计：连接器安装高度显著低于标准D-SUB产品，适配薄型机箱及紧凑型PCB布局，有效提升空间利用率。
冲压精密端子：采用高速冲压成型工艺，端子尺寸一致性好，适合自动化装配，成本优势明显。
半金/全金镀层可选：接触区选择性镀金（镀金厚度可按要求定制），抗氧化、耐腐蚀，确保信号传输稳定。
金属屏蔽外壳：铁壳搭配镀镍或镀锡工艺，有效屏蔽电磁干扰（EMI），保证信号完整性。
阻燃胶芯：采用UL94V-0阻燃等级PBT胶芯（黑色/白色可选），耐高温、绝缘性能优异。
多种安装方式：支持90°插板、180°插板等多种PCB安装方式，灵活适配不同设计需求。
锁紧方式：支持铆合锁紧或铁螺丝紧固，适配不同机械强度需求。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | DB9公头（9Pin） |
端子类型 | 冲压端子（Stamped） |
镀层规格 | 半金（接触区镀金，焊脚镀锡）/ 全金（可选） |
额定电流 | 1.0A - 3.0A |
额定电压 | 300V AC/DC |
接触电阻 | ≤20mΩ |
绝缘电阻 | ≥1000MΩ |
耐电压 | 1000V AC（1分钟） |
安装方式 | 90°插板 / 180°插板 |
胶芯材质 | PBT / UL94V-0阻燃等级 |
胶芯颜色 | 黑色 / 白色（可选） |
外壳材质 | 金属铁壳 / 镀镍或镀锡 |
工作温度 | -40°C ~ +105°C |
插拔寿命 | ≥500次 |
▎结构特点
组件 | 功能说明 |
|---|---|
低侧面结构 | 显著降低PCB安装高度，适配薄型机箱及紧凑型设计 |
冲压端子 | 成本优化，适合大批量生产 |
镀金触点 | 接触区镀金，抗氧化耐插拔 |
金属屏蔽壳 | 铁壳镀镍/锡，有效屏蔽电磁干扰 |
阻燃胶芯 | PBT材质，UL94V-0阻燃等级 |
▎应用领域
工业自动化控制：PLC、HMI人机界面、变频器RS-232串口通信
通信设备：路由器、交换机串口管理
安防监控：DVR/NVR设备串口信号传输
测试测量仪器：数据采集卡、信号发生器
薄型机箱设备：1U/2U机架设备、便携式仪器
嵌入式系统：单板计算机、开发板串口接口
▎订购信息
型号 | 描述 |
|---|---|
DB9M-LP-ST-XX | DB9公头，低侧面系列，冲针，镀层及胶芯颜色可选 |
可依据客户需求定制镀层规格（半金/全金）、胶芯颜色（黑/白）、安装方式（90°/180°）及锁紧方式。 |
