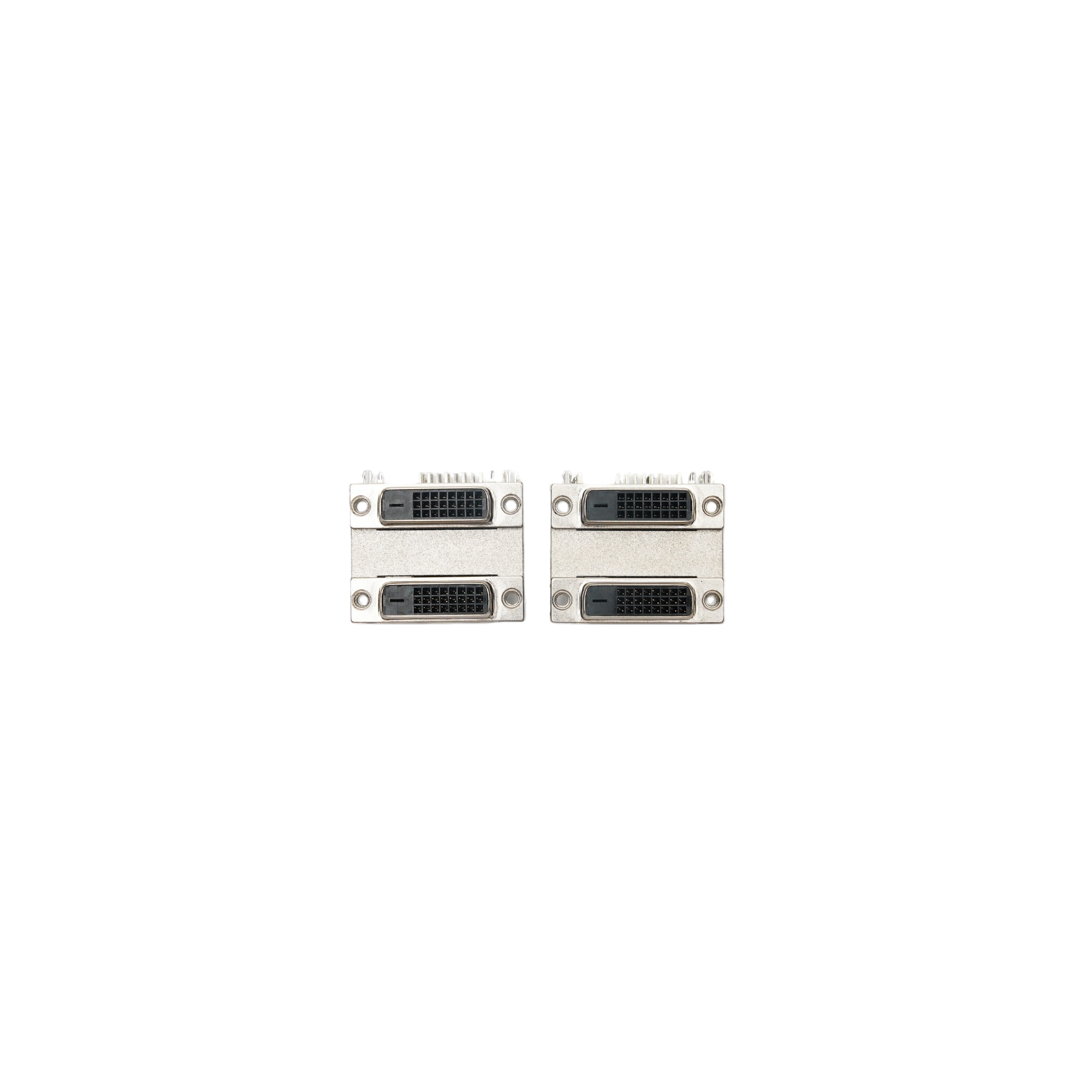

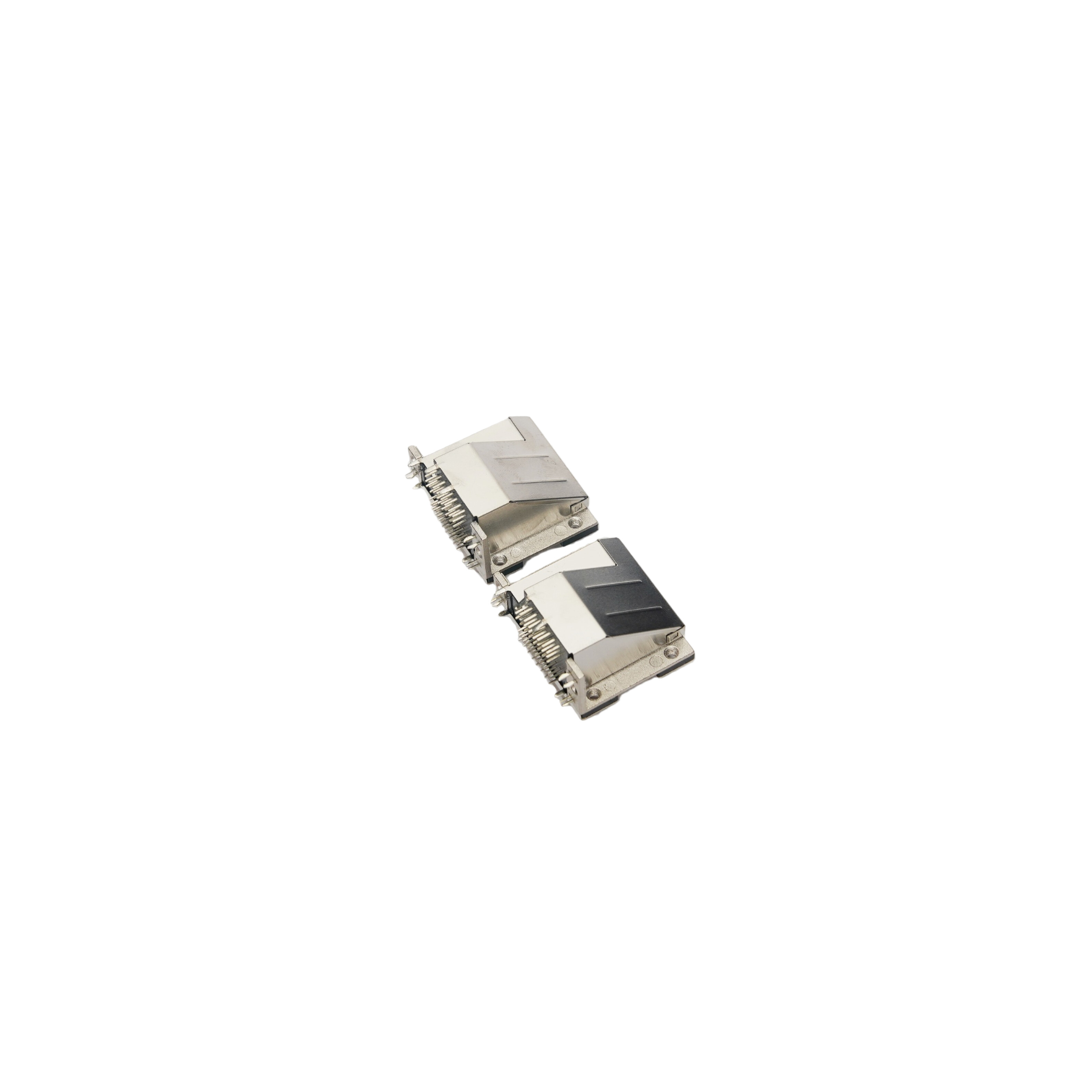

双层DVI24+1 斜背 包铁壳

▎产品概述

本产品为DVI-D 24+1 双层堆叠母座连接器，采用“斜背式”结构设计，上下两个DVI-D接口一体化排布。“斜背”即上下接口呈错位布局，可在保证接口间距的同时优化PCB板占用空间，适用于紧凑型设备内部走线。全包铁壳镀镍工艺提供完整的电磁屏蔽结构，有效抑制EMI干扰。产品广泛应用于工控主板、电脑显卡、服务器等需要双路DVI-D数字信号输出的场景。

▎产品特性

• 双层堆叠一体化设计：上下两个DVI-D接口集成于同一连接器，节省PCB及面板安装空间。

• 斜背式结构：上下接口错位布局，优化PCB空间利用率，便于内部走线。

• DVI-D双链路：24+1 Pin全数字信号引脚，支持高分辨率数字视频传输。

• 全包铁壳屏蔽：铁壳镀镍工艺，提供完整电磁屏蔽结构，有效抑制EMI/RFI干扰。

• 多种间距可选：上下螺丝孔中心距可选16.70mm或20.41mm，适配不同机箱厚度。

• 高可靠性端子：端子采用黄铜材质，半金镀层（接触区镀金、焊脚镀锡），兼顾信号传输可靠性与可焊性。

• 阻燃绝缘体：采用PBT塑胶，UL94V-0阻燃等级，耐高温、绝缘性能优异。

• 多种锁紧方式：支持铆锁、锁螺丝等多种面板固定方式。

• 环保合规：符合RoHS环保标准。

▎技术规格

▎结构特点

▎应用领域

• 工控主板：工业电脑、嵌入式系统双路DVI-D数字显示输出

• 电脑显卡：显卡挡板双DVI接口整合设计

• 服务器/工作站：高密度视频输出接口

• 通信设备：基站、交换机视频信号传输

• 医疗影像设备：医疗显示器、诊断设备高可靠性视频传输

▎订购信息
