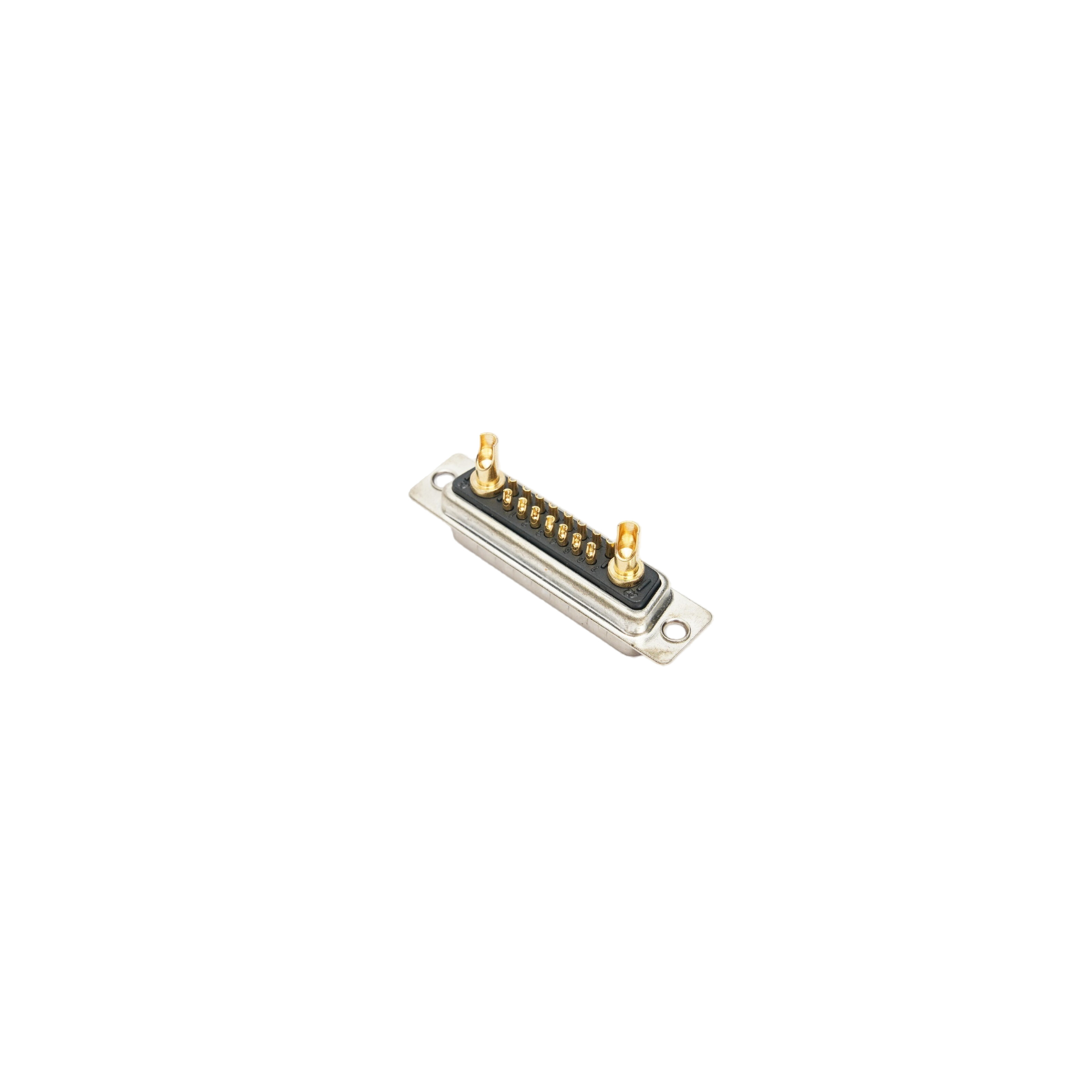

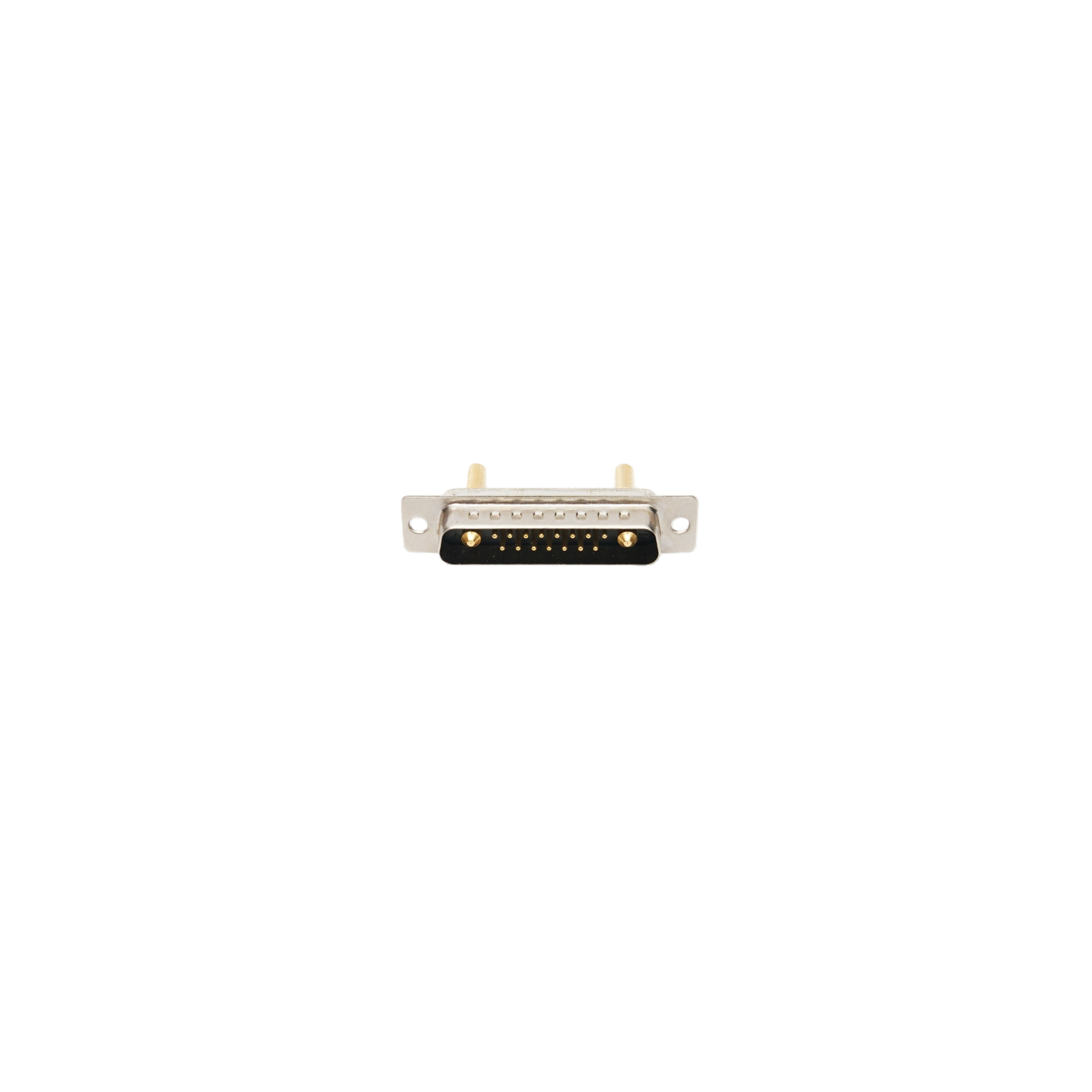

混装大电流17W2公头 车针全金 焊线
17W2混合触点D-SUB公头连接器，采用15个信号触点与2个大电流电源触点的混合布局（15+2），在标准D-SUB外壳内同时实现多路信号与高可靠电力同步传输。精密车针端子搭配全金镀层，大电流触点承载能力高达10A-40A。适用于工业控制、通信设备、医疗仪器、航空航天等需要信号与电力混合传输的高可靠性场景。
技术规格
| 针数 | 17 Pin |
| 工作温度 | °C ~ °C |
产品详情
混装大电流17W2公头 车针全金焊线式
▎产品概述
本产品为17W2混合触点D-SUB公头连接器，采用独特的混合布局设计——15个标准信号触点 + 2个大电流电源触点（15+2结构），将多路信号传输与高可靠电力传输集成于标准D-SUB外壳内，有效减少设备接口数量，提升系统集成度。精密车针端子搭配全金镀层工艺，确保低接触电阻与高插拔寿命。焊线式（Solder-Cup）结构便于现场手工焊接线缆，无需PCB板，灵活适配线缆组件。产品适用于工业控制、通信设备、医疗仪器、航空航天等对信号完整性与电力传输有双重高要求的应用场景。
▎产品特性
混合触点布局：17W2布局（15个信号针 + 2个大电流电源针），信号与电源集成于标准D-SUB外壳内，同步传输，减少接口数量。
车针精密端子：采用精密车削加工工艺，端子尺寸一致性好，圆度精度高，插拔力均匀，接触电阻低。
全金镀层：端子及触点全金镀层（镀金厚度可按要求定制），抗氧化、耐腐蚀、耐插拔，确保长期使用信号稳定性。
大电流承载能力：电流大小与针粗直接相关——直径1.7mm对应10A、直径2.8mm对应20A、直径3.2mm对应30A、直径3.75mm对应40A。电源触点额定电流10A、20A、30A、40A可选，满足工业级电力传输需求。
焊线式结构：焊线杯（Solder-Cup）设计，便于线缆导线焊接，线径灵活，适合现场组装与批量生产。
金属屏蔽外壳：铁壳（SPCC）搭配镀镍工艺，过盐雾测试12H-48H，有效屏蔽电磁干扰（EMI），提升信号完整性。
阻燃胶芯：采用PBT材质，UL94V-0阻燃等级，胶芯颜色黑色/白色可选。
环保合规：符合RoHS环保标准。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | 17W2（公头） |
触点布局 | 15信号 + 2大电流电源 |
端子类型 | 车针（精密车削） |
镀层规格 | 全金镀层（镀金厚度可定制） |
信号触点额定电流 | 5A |
电源触点额定电流 | 10A / 20A / 30A / 40A可选 |
额定电压 | 300V - 500V AC/DC |
接触电阻 | ≤30mΩ |
绝缘电阻 | ≥3000MΩ Min. at 500V DC |
耐电压 | 1000V AC（1分钟） |
安装方式 | 焊线式（Solder-Cup） |
胶芯材质 | PBT，UL94V-0阻燃等级 |
胶芯颜色 | 黑色 / 白色（可选） |
外壳材质 | SPCC铁壳 / 镀镍 |
盐雾测试 | 12H - 48H |
工作温度 | -55°C ~ +125°C |
插拔寿命 | ≥500次 |
▎结构特点
组件 | 功能说明 |
|---|---|
15信号+2电源混合布局 | 信号与电源集成于标准D-SUB外壳内（DB/B外壳尺寸），减少接口数量，提升集成度 |
车针端子 | 精密车削，低接触电阻（≤30mΩ），承载10A-40A大电流 |
全金镀层 | 抗氧化耐插拔，确保长期信号稳定性 |
焊线式焊杯 | 便于线缆焊接，线径灵活，适合现场组装 |
金属屏蔽外壳 | SPCC铁壳镀镍，盐雾12H-48H，有效屏蔽电磁干扰（EMI） |
阻燃胶芯 | PBT材质，UL94V-0阻燃等级，耐高温绝缘 |
▎应用领域
工业自动化控制：PLC、伺服驱动器、变频器、工业电源
通信设备：通信基站、路由器、交换机、数据交换设备
医疗电子：医疗影像设备、监护仪器、医用器材
航空航天：高可靠性航空电子设备
汽车电子：车载控制系统、电动汽车充电设备
军工：军事工业用途
▎订购信息
型号 | 描述 |
|---|---|
17W2-M-SC-FG-XX | 17W2公头，焊线式，车针全金，大电流（电流规格可选10A/20A/30A/40A） |
可依据客户需求定制额定电流（10A-40A）、镀金厚度、胶芯颜色（黑/白）、外壳镀层及锁紧方式（铆合/铆锁/空心螺母）。 |
