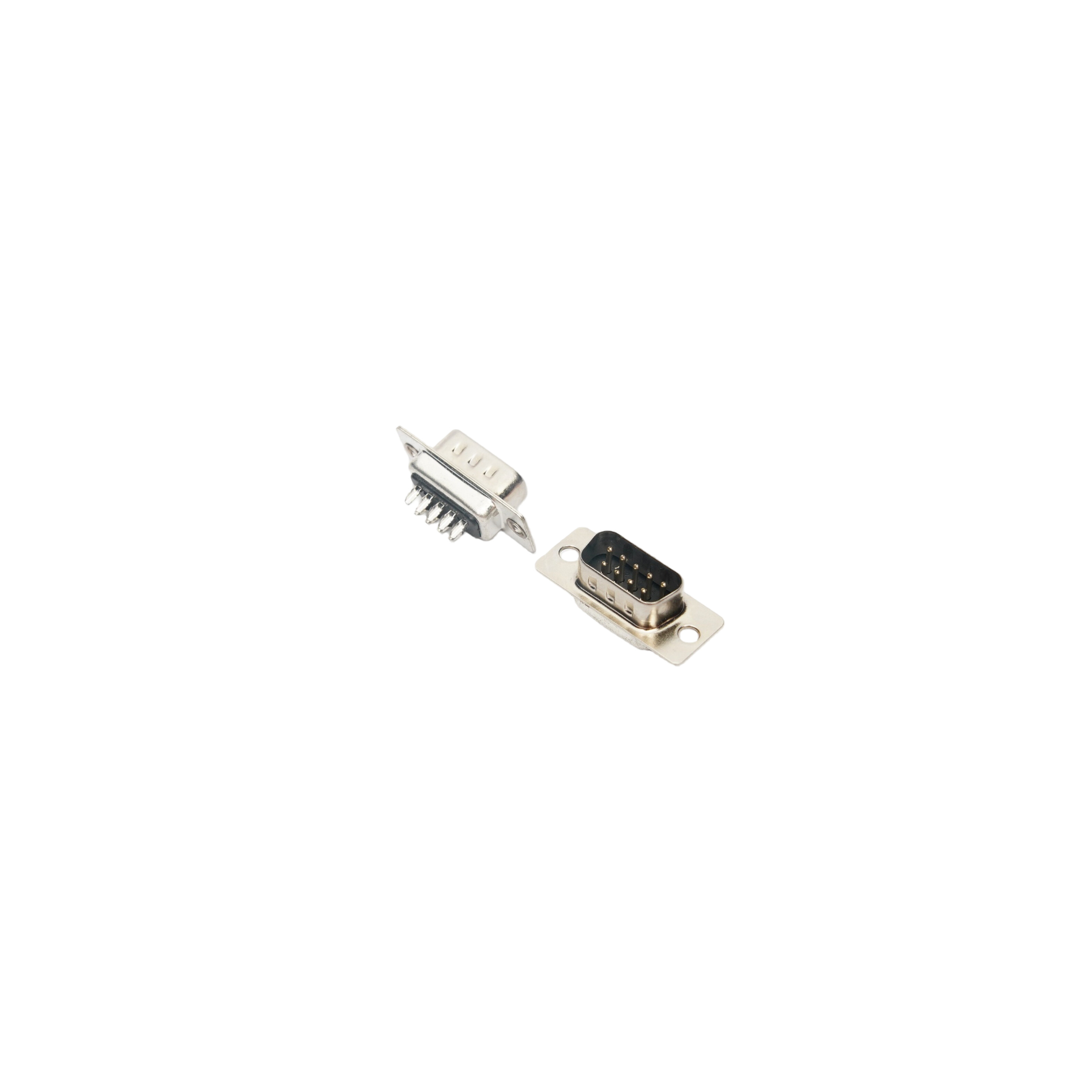

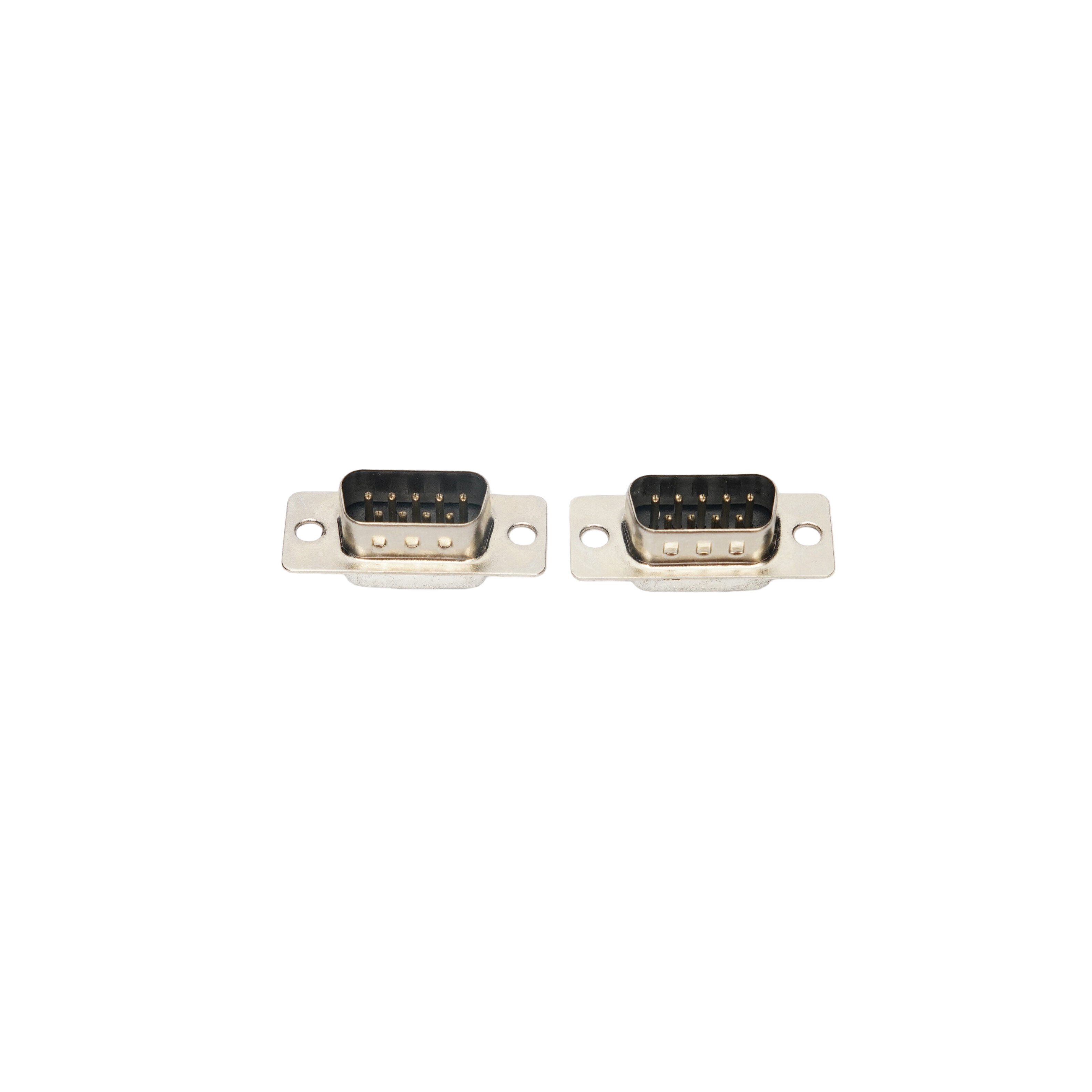

BD9公简易焊线式 DB系列
9Pin D-SUB公头连接器，简易焊线式结构便于线缆快速焊接组装，冲压端子确保电气连接可靠性并优化成本。适用于工业控制、通信设备、医疗仪器及测试测量等标准DB9串口通信场景。
技术规格
| 针数 | 9 Pin |
| 工作温度 | °C ~ °C |
产品详情
DB9公简易焊线式 DB系列
▎产品概述
本产品为DB9 9Pin D-SUB公头连接器，采用简易焊线式（Solder-Cup）结构设计，便于线缆快速焊接组装。冲压端子工艺在保证可靠电气连接的同时有效控制成本，适用于工业控制、通信设备、医疗仪器、测试测量等标准DB9串口通信场景。
▎产品特性
简易焊线式结构：焊线杯（Solder-Cup）设计，便于线缆导线快速焊接，线径灵活，适合现场组装与批量生产。
冲压精密端子：采用高速冲压成型工艺，端子尺寸一致性好，适合自动化装配，成本优势明显。
镀层选项：接触区可选镀金（镀金厚度可按要求定制），抗氧化、耐腐蚀，确保信号传输稳定；焊脚镀锡保证可焊性。
金属屏蔽外壳：铁壳搭配前镍后锡工艺，有效屏蔽电磁干扰（EMI），保证信号完整性。
阻燃胶芯：采用UL94V-0阻燃等级PBT胶芯，耐高温、绝缘性能优异，胶芯颜色可选黑色、白色、蓝色。
宽温工作：支持-55℃~+105℃工作温度范围。
环保合规：符合RoHS环保标准。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | DB9公头（9Pin） |
端子类型 | 冲压端子（Stamped） |
镀层规格 | 接触区镀金（厚度可定制）/ 焊脚镀锡 |
安装方式 | 焊线式（Solder-Cup） |
额定电流 | 3A - 5A |
额定电压 | 250V - 500V AC/DC |
接触电阻 | ≤25mΩ - 30mΩ |
绝缘电阻 | ≥1000MΩ |
耐电压 | 500V - 750V AC（1分钟） |
胶芯材质 | PBT / UL94V-0阻燃等级 |
胶芯颜色 | 黑色 / 白色 / 蓝色 |
外壳材质 | 金属铁壳 / 前镍后锡 |
工作温度 | -55℃ ~ +105℃ |
插拔寿命 | ≥500次 |
适用线径 | 30-20 AWG |
▎结构特点
组件 | 功能说明 |
|---|---|
焊线杯（Solder-Cup） | 便于线缆快速焊接，适合现场组装与批量生产 |
冲压端子 | 成本优化，适合大批量生产 |
镀金触点 | 接触区镀金，抗氧化耐插拔 |
金属屏蔽壳 | 前镍后锡，有效屏蔽电磁干扰 |
阻燃胶芯 | PBT材质，UL94V-0阻燃等级 |
▎应用领域
工业自动化控制：PLC、HMI人机界面、变频器RS-232串口通信
通信设备：路由器、交换机串口管理
医疗电子设备：监护仪、理疗设备、诊断仪器
测试测量仪器：数据采集卡、信号发生器、示波器
办公自动化设备：收银机、扫描仪、打印机
航空/军工：高可靠性航空电子设备、地面测试系统
▎订购信息
型号 | 描述 |
|---|---|
DB9M-EC-SC-XX | DB9公头，简易焊线式，冲针，胶芯颜色可选（黑/白/蓝） |
可依据客户需求定制镀金厚度、胶芯颜色、外壳镀层规格及适用线径。 |
