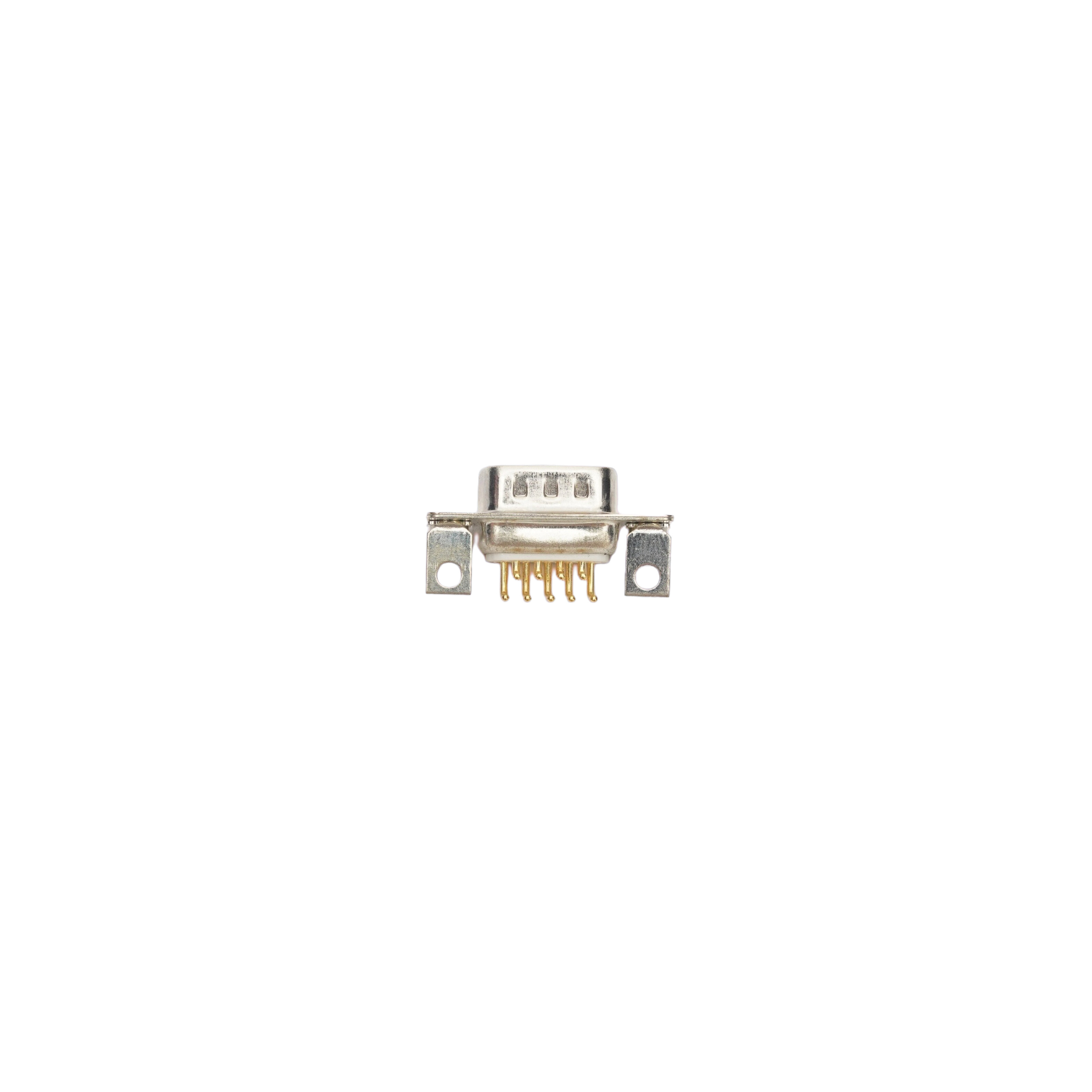

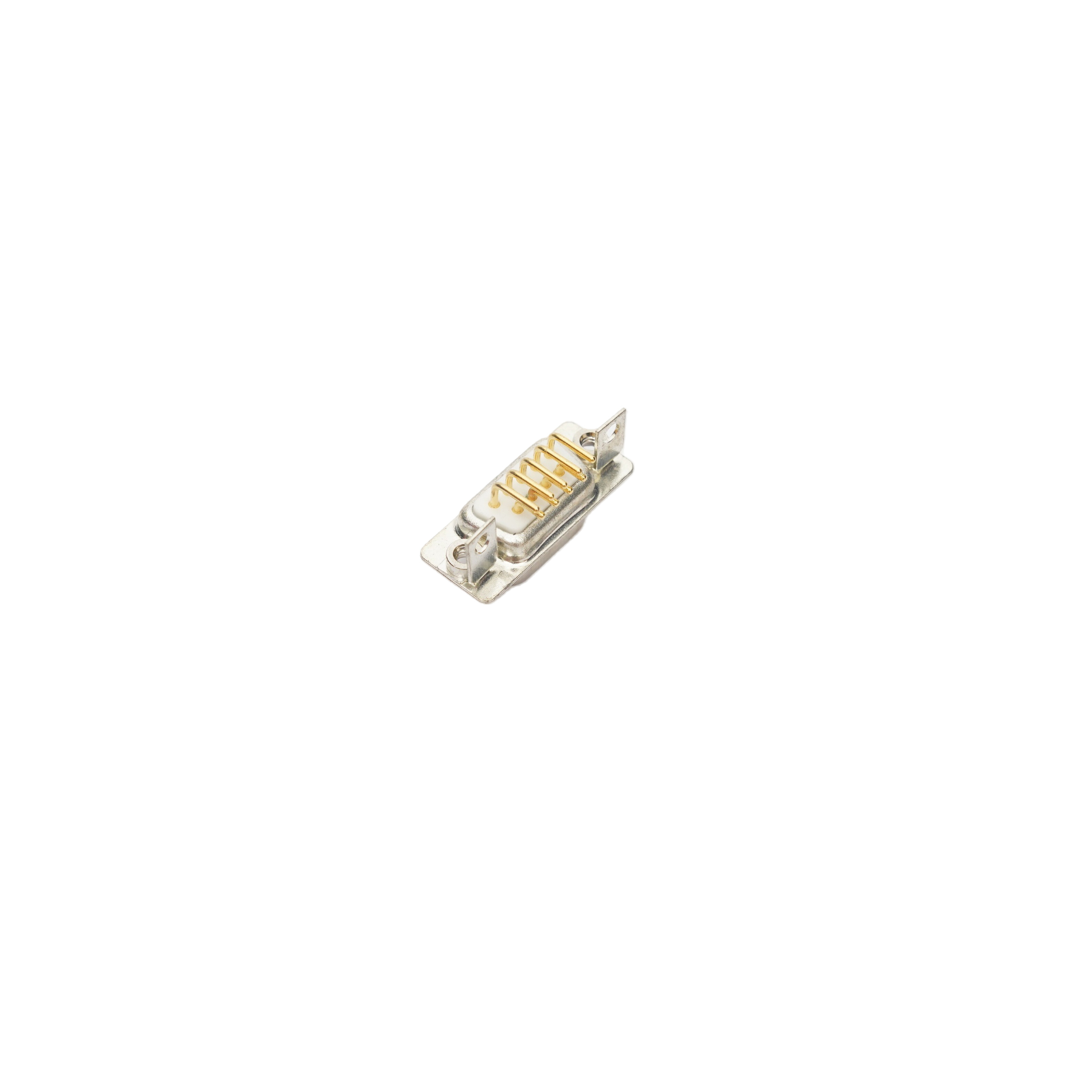

DR9母 车针 全金折弯 7.2 90°插板
9Pin D-SUB母头连接器，精密车针端子全金镀层确保低接触电阻与耐插拔抗氧化，7.2mm标准安装孔距，90°折弯插板结构适配水平空间受限的PCB布局，适用于工业控制、串口通信、数据采集及医疗设备。
技术规格
| 针数 | 9 Pin |
| 额定电流 | 5 A |
| 工作温度 | °C ~ °C |
产品详情
DR9母 车针 全金折弯 7.2 90°插板
▎产品概述
本产品为DR9 9Pin D-SUB母头连接器，采用精密车针端子与全金镀层工艺，确保低接触电阻与高插拔寿命。7.2mm标准安装孔距兼容主流机箱开孔规格，90°折弯插板结构专为水平空间受限的PCB布局设计，适用于工业控制柜、串口通信设备、数据采集卡及医疗仪器等应用场景。
▎产品特性
车针精密端子：采用精密车削加工工艺，端子尺寸一致性好，圆度精度高，插拔力均匀，接触电阻低。
全金镀层：端子及触点全金镀层（镀金厚度可按要求定制），抗氧化、耐腐蚀、耐插拔，确保长期使用信号稳定性。
90°折弯插板：引脚90°折弯设计，适配水平空间受限的PCB布局，焊接面与安装面垂直，便于机箱内部走线优化。
标准安装孔距：7.2mm安装孔距，兼容标准D-SUB面板开孔规格，安装便捷。
金属屏蔽外壳：铁壳搭配全金或亮锡镀层，有效屏蔽电磁干扰（EMI），提升信号完整性。
阻燃胶芯：采用UL94V-0阻燃等级PBT胶芯（黑色），耐高温（+260°C回流焊兼容），确保电气绝缘性能。
锁紧方式：支持铆合锁紧或铁螺丝紧固，适配不同机械强度需求。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | DR9母头（9Pin） |
端子类型 | 车针（精密车削） |
镀层规格 | 全金镀层（镀金厚度可定制） |
安装孔距 | 7.2mm |
额定电流 | 3A-5A |
额定电压 | 250V AC/DC |
接触电阻 | ≤10mΩ |
绝缘电阻 | ≥5000MΩ |
耐电压 | 1000V AC（1分钟） |
安装方式 | 90°折弯插板 |
锁紧方式 | 铆合锁紧 / 铁螺丝紧固 |
胶芯材质 | PBT / UL94V-0阻燃等级 |
胶芯颜色 | 黑色（可定制） |
外壳材质 | 金属铁壳 / 全金或亮锡镀层 |
工作温度 | -55°C ~ +125°C |
插拔寿命 | ≥1000次 |
焊接工艺 | 兼容回流焊/波峰焊 |
▎应用领域
工业自动化控制（PLC、HMI人机界面、变频器串口通信）
串口通信设备（RS-232/RS-485接口转换）
数据采集系统（数据采集卡、信号采集模块）
医疗电子设备（监护仪、超声诊断仪、理疗设备）
测试测量仪器（示波器、信号发生器、频谱分析仪）
通信设备（路由器、交换机串口管理）
▎订购信息
型号 | 描述 |
|---|---|
DR9F-90-FG-7.2 | DR9母头，90°插板，车针全金，7.2mm孔距 |
可依据客户需求定制镀金厚度、胶芯颜色、外壳镀层规格及锁紧方式。 |
