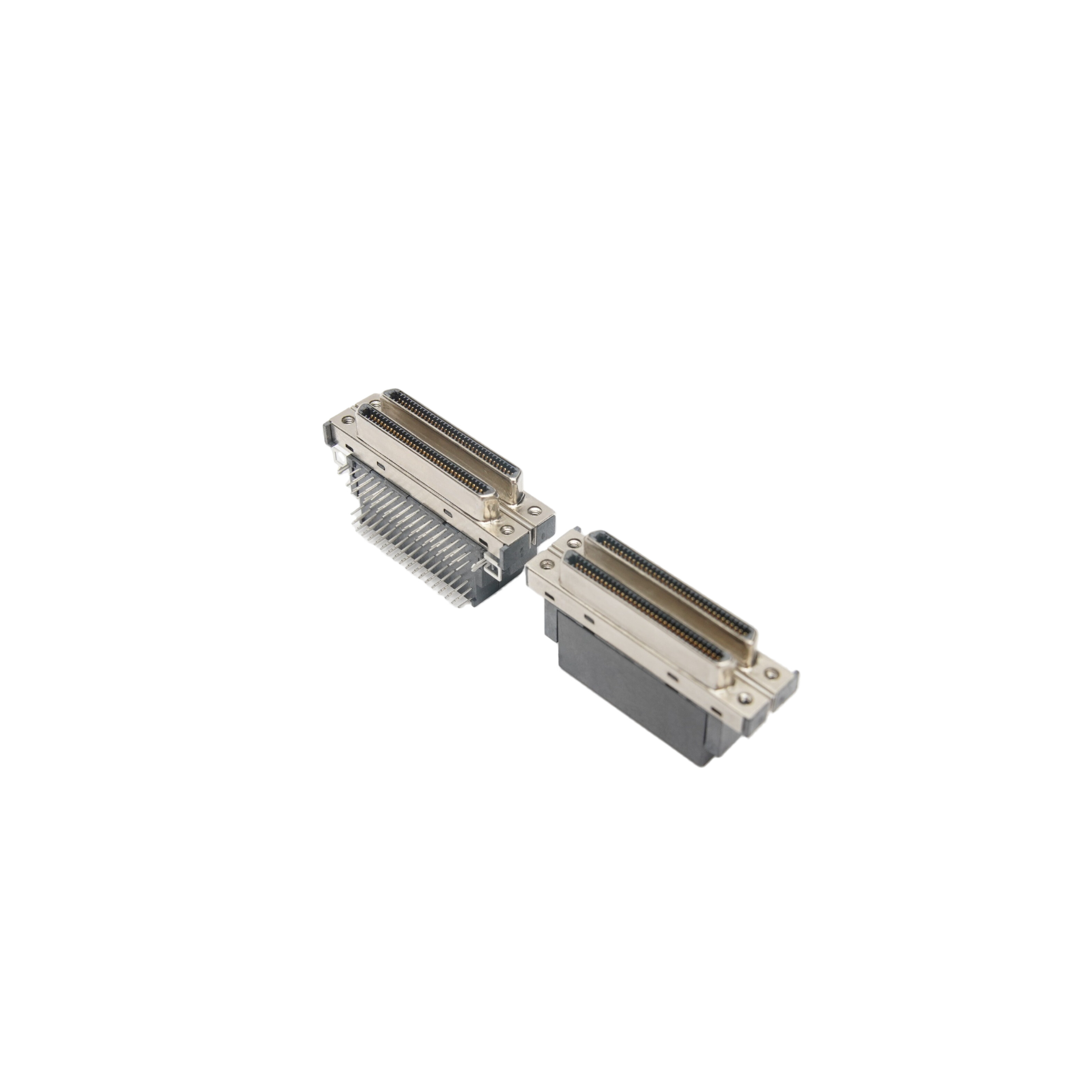

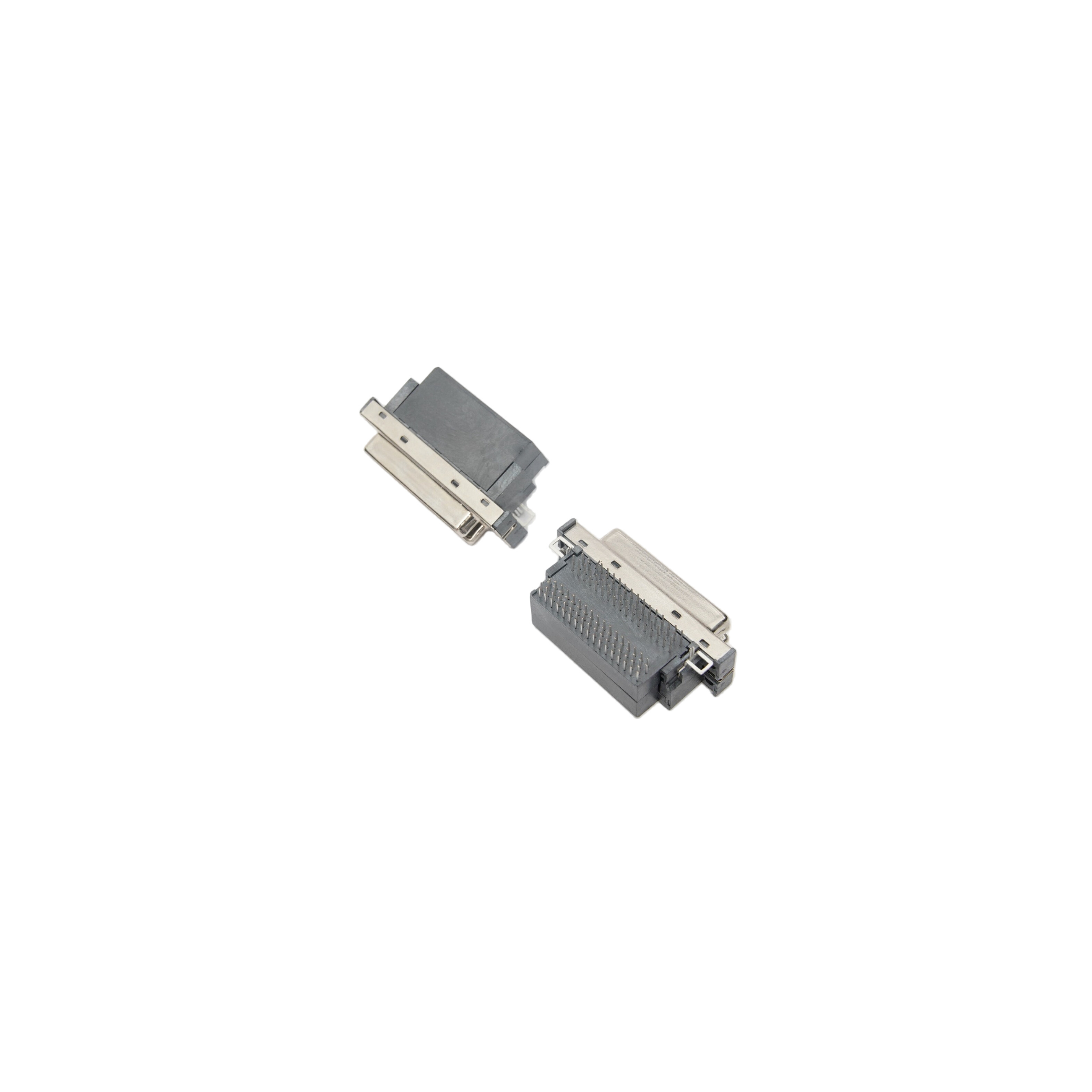

VHDCI 136PIN 90° 插板式

▎产品概述
本产品为VHDCI（Very High Density Cable Interconnect，超高密度线缆互连）136Pin母座连接器，采用双层堆叠直角插板设计。产品将两个独立的68Pin接口集成于一个连接器内，在标准PCI挡板空间内实现I/O引脚数的四倍提升。0.8mm超微间距四排排布（每排34Pin），在极小空间内实现超高密度信号传输，是下一代SCSI应用及高密度I/O需求的理想选择。产品符合ANSI/SFF-8441和SPI-4要求。

▎产品特性

• 双层堆叠超高密度设计：136Pin四排排布，0.8mm超微间距，在有限PCB空间内实现多信号并行传输。

• 90°直角插板结构：通孔直角安装，有效节省水平空间，适配紧凑型设备布局。

• 镀金触点：磷青铜端子，触点镀金（30U“），抗氧化、耐腐蚀、耐插拔，确保长期信号稳定性。

• 全屏蔽金属外壳：有效屏蔽电磁干扰（EMI/RFI），提供优异的接地路径。

• 阻燃胶芯：采用UL94V-0阻燃等级高温热塑型塑料，耐高温、绝缘性能优异。

• 板锁固定：配备四个卡扣式板锁，增强PCB板端固定与抗振性能。

• 可选顶盖：可选配顶盖，避免密集封装设备中与面板或相邻PCB板发生电气短路。

▎技术规格

▎结构特点

▎应用领域

• RAID数据存储设备：磁盘阵列控制器、RAID卡

• 服务器与网络存储：文件服务器、网络附加存储（NAS）设备

• 主机总线适配器（HBA）卡：存储网络接口卡

• PCI扩展卡：PCI/PCIe扩展卡I/O接口

• 工业控制：运动控制器、工业计算机

• 数据通信：高速数据传输系统、网络交换设备

• 测试测量：数据采集卡、信号分析仪

• 专业音视频设备：高清音视频处理与存储设备

▎订购信息
