DMS59PIN 全金/半金系列

▎产品概述

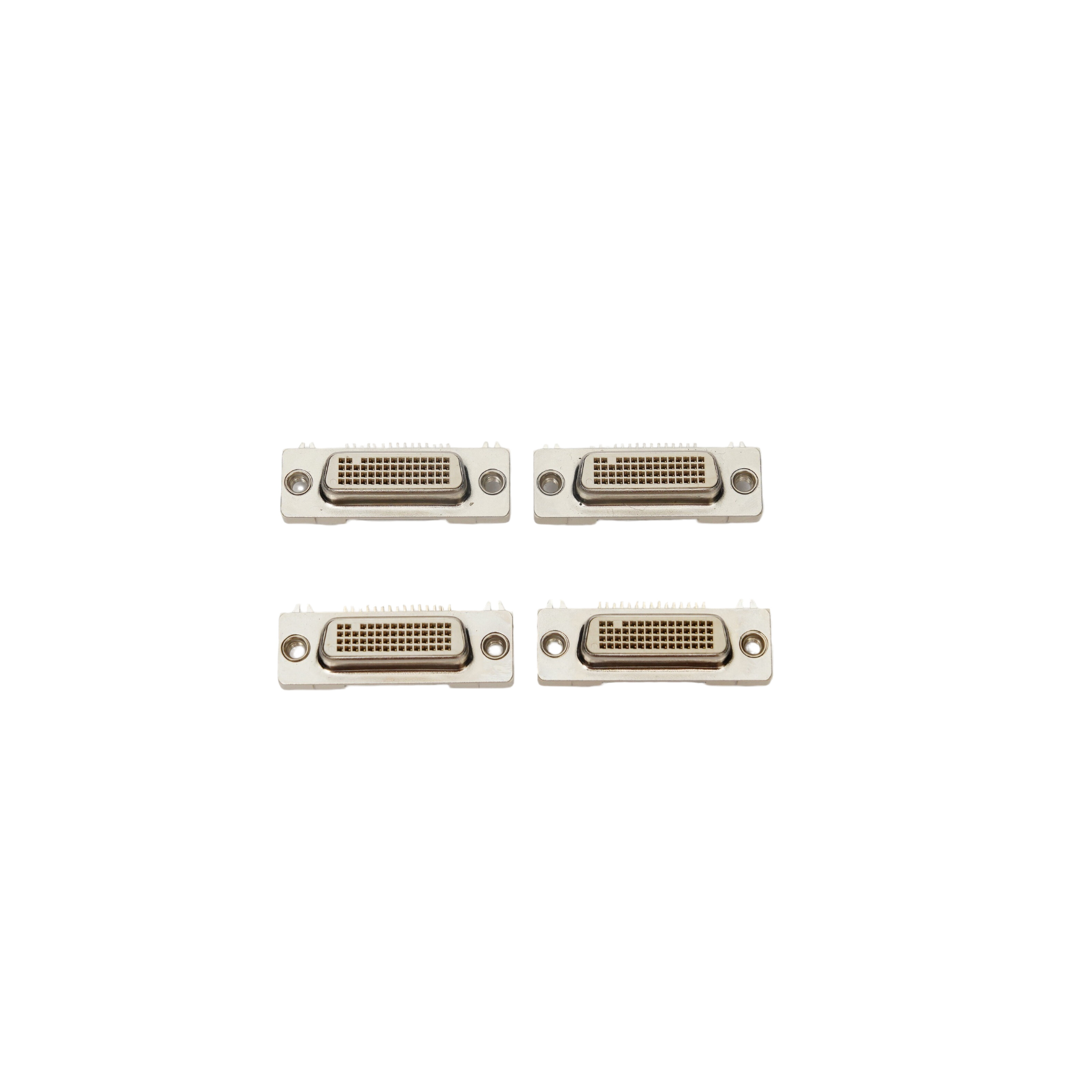

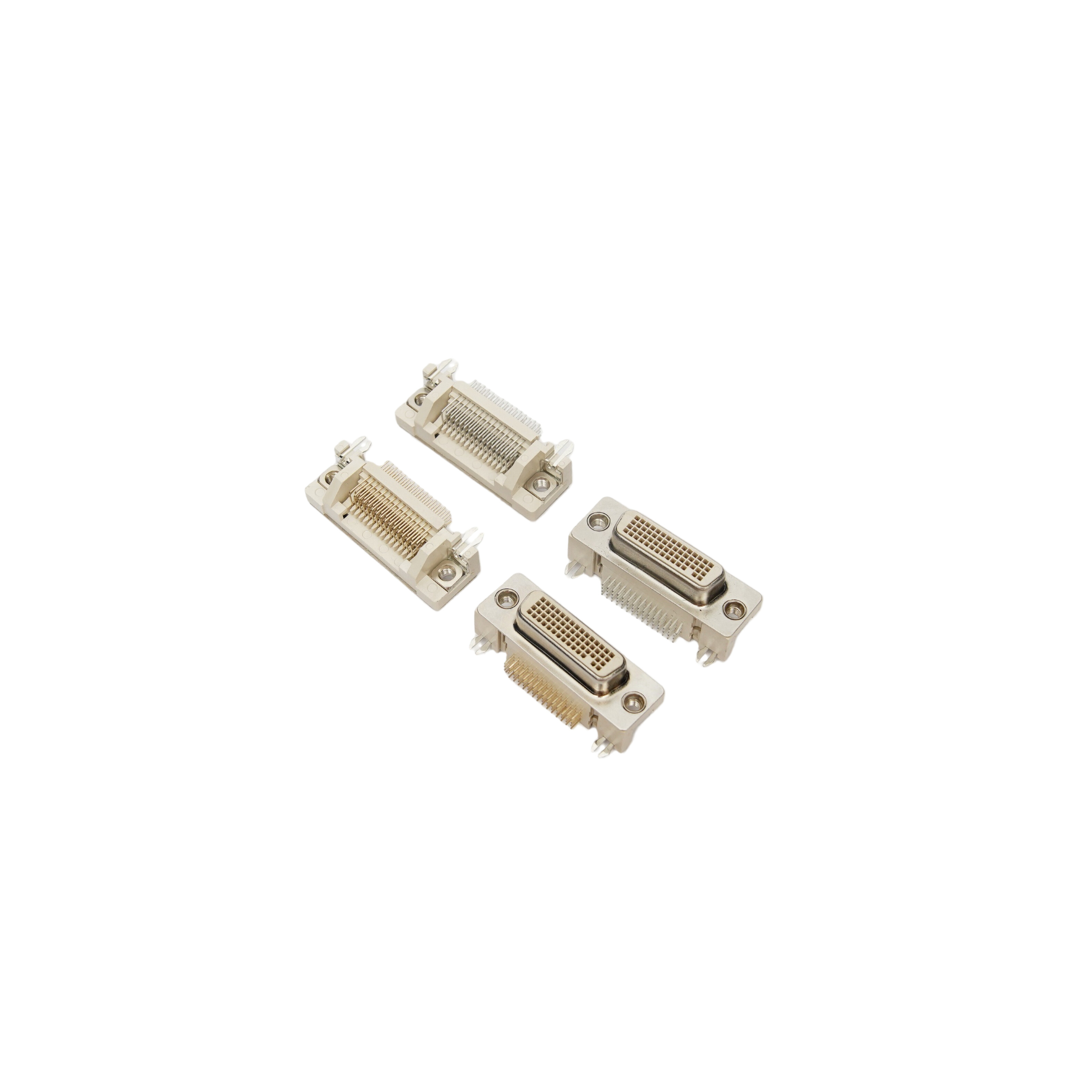

DMS59（Dual Monitor System 59）是一种59针高密度显示接口连接器，在标准DVI连接器大小的外壳内集成了59个精密针脚。该连接器基于Molex的LFH（Low Force Helix）低插入力螺旋端子技术，可在单个接口上同时传输两路DVI-I或VGA显示信号，通过适配器线缆可分离为双DVI或双VGA输出。产品提供全金和半金两种镀层选项，广泛应用于显卡、多屏显示系统、工业控制及医疗影像等领域。

▎产品特性

• 高密度设计：59Pin在标准接口尺寸内实现高密度排布，节省PCB及面板空间。

• 双路视频传输：单接口可同时输出两路DVI或VGA信号，支持双显示器配置。

• LFH低插入力技术：基于Molex LFH（Low Force Helix）螺旋端子技术，插拔顺畅，插拔寿命高。

• 双镀层选项：

  • 全金系列：端子及触点全金镀层，抗氧化、耐腐蚀，适用于高可靠性及高频插拔场景。

  • 半金系列：接触区镀金、焊脚镀锡（前镍后锡），兼顾信号可靠性与成本优化。

• 优异电气性能：额定电流3.0A，接触电阻≤30mΩ，绝缘电阻≥5000MΩ。

• 宽温工作：支持-55°C~+105°C工作温度范围。

• 金属屏蔽外壳：铁壳镀镍，过盐雾测试12H，有效屏蔽电磁干扰。

• 阻燃胶芯：采用PBT或LCP绝缘体材质，UL94V-0阻燃等级，耐高温、绝缘性能优异。

• 多种安装方式：支持插板式（DIP）、焊线式、90°插板、180°插板等多种安装方式。

▎技术规格

▎结构特点

▎应用领域

• 显卡/图形卡：专业显卡多屏显示输出接口

• 多屏显示系统：单接口实现双路DVI/VGA输出，支持多显示器配置

• 工业控制：工业级显示设备、HMI人机界面

• 医疗影像：医疗显示器、诊断影像设备视频信号传输

• 服务器/工作站：高密度视频输出接口

• 安防监控：多路视频信号传输与切换

▎订购信息
