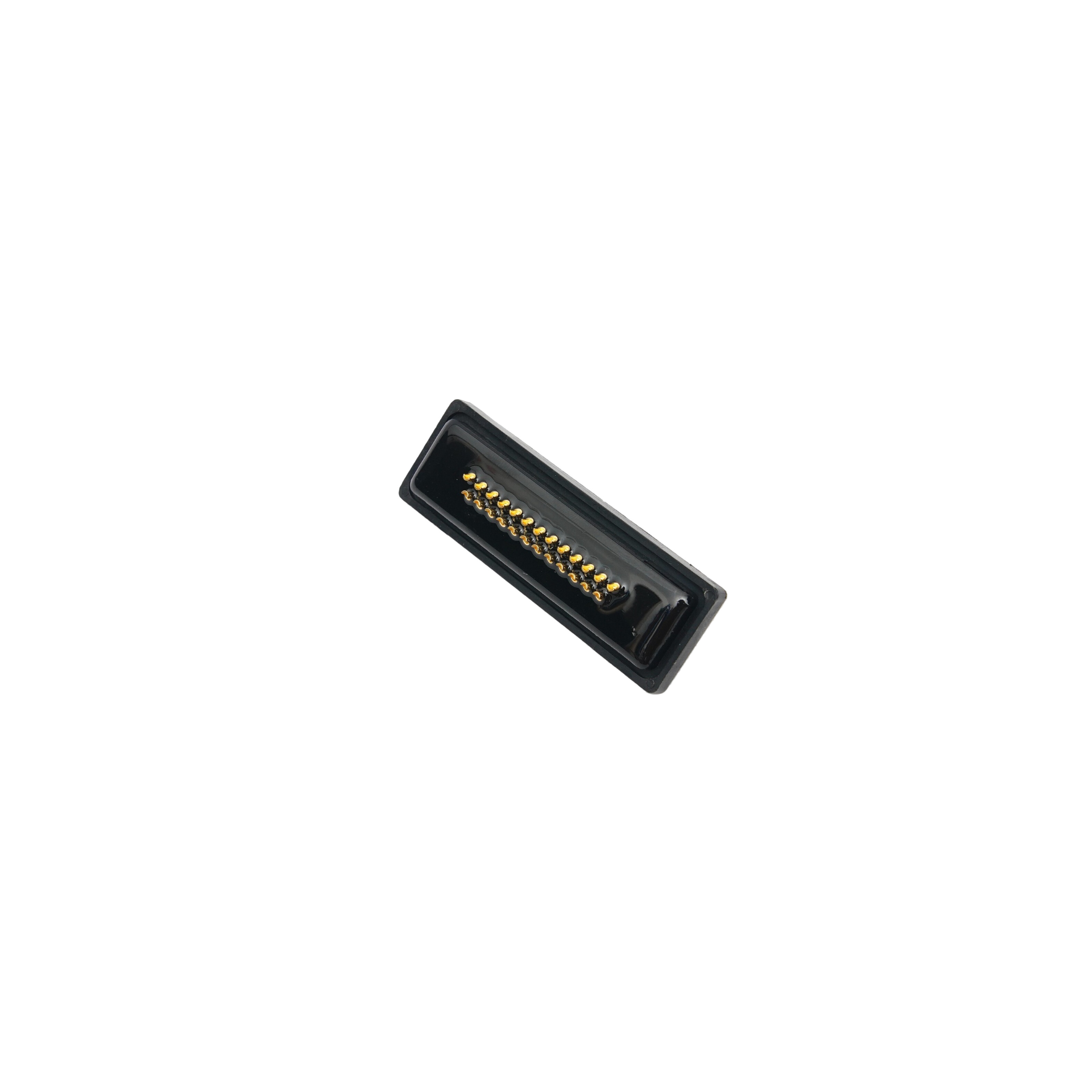

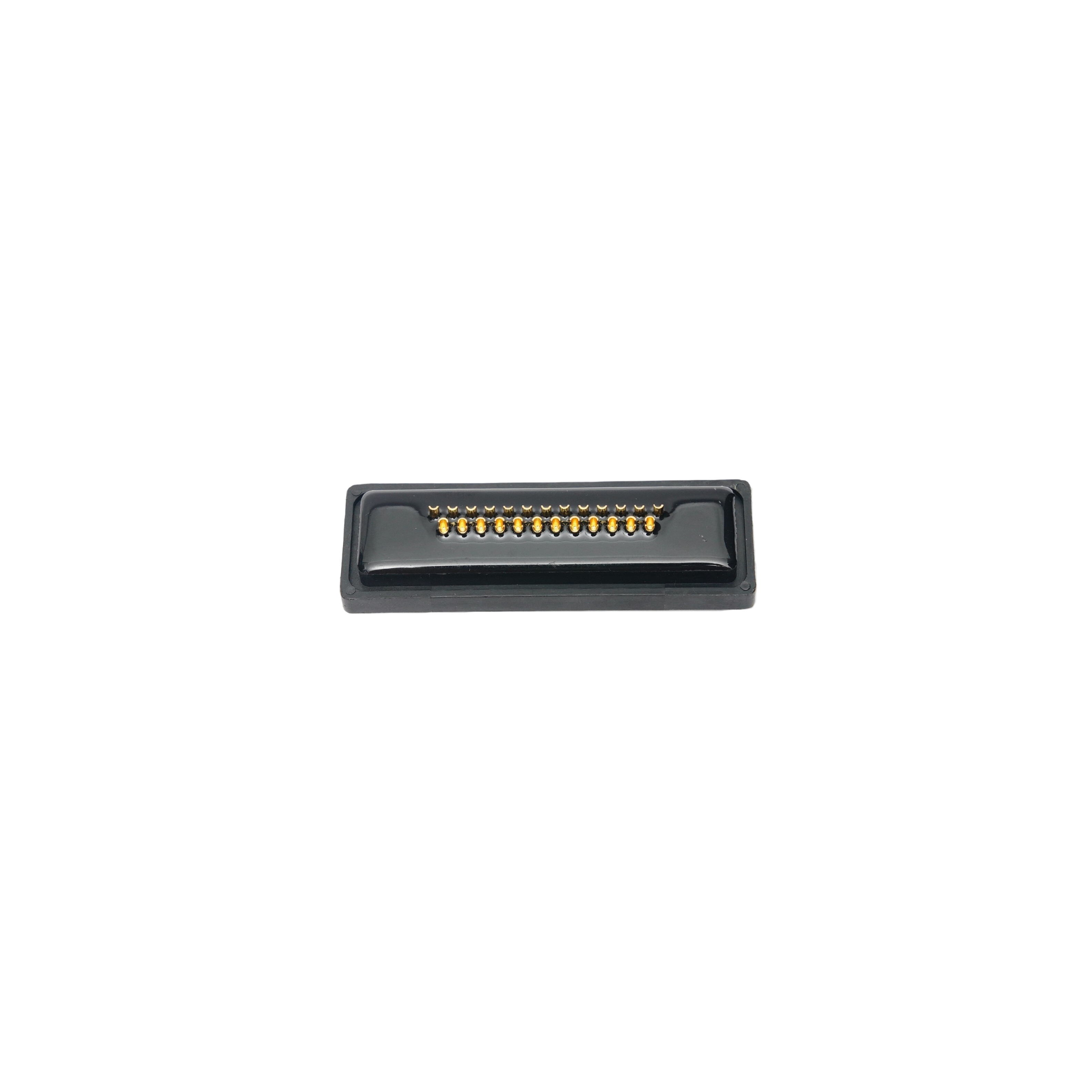

DB25公 8.89 车针 半金 90°插板 防水系列
25Pin D-SUB公头连接器，8.89mm标准安装孔距兼容主流面板开孔。精密车针端子搭配半金镀层，兼顾信号传输可靠性与成本优化。防水系列设计有效抵御潮湿与粉尘侵蚀，适用于工业控制、户外设备、通信基站及医疗仪器等对可靠性与环境耐受性有高要求的应用场景。
技术规格
| 针数 | 25 Pin |
| 工作温度 | °C ~ °C |
产品详情
DB25公 8.89 车针 半金 90°插板 防水系列
▎产品概述
本产品为DB25 25Pin D-SUB公头连接器，采用精密车针端子与半金镀层工艺，确保低接触电阻与高插拔寿命。8.89mm标准安装孔距兼容主流设备面板开孔规格，90°弯脚插板结构专为水平空间受限的PCB布局设计。防水系列设计配备密封结构，防护等级可达IP67，有效抵御潮湿、粉尘及短期浸水。适用于工业控制柜、户外通信设备、医疗仪器及测试测量等对可靠性与环境耐受性有高要求的应用场景。
▎产品特性
防水系列设计：配备防水密封结构，防护等级可达IP67（防尘、防水），有效抵御潮湿、粉尘及短期浸水。
车针精密端子：采用精密车削加工工艺，端子尺寸一致性好，圆度精度高，插拔力均匀，接触电阻低至30mΩ。
半金镀层：接触区镀金（镀金厚度可按要求定制1U“-30U“），焊脚镀锡，兼顾信号传输可靠性与可焊性，性价比高。
90°弯脚插板：弯脚结构适配水平空间受限的PCB布局，焊接面与安装面垂直，便于机箱内部走线优化。
标准安装孔距：8.89mm安装孔距，兼容标准D-SUB面板开孔规格。
金属屏蔽外壳：铁壳搭配前镍后锡镀层（盐雾24H），有效屏蔽电磁干扰（EMI），提升信号完整性。
阻燃胶芯：采用UL94V-0阻燃等级PBT胶芯（黑色/绿色/白色可选，加纤30%），耐高温，确保电气绝缘性能。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | DB25公头（25Pin） |
安装孔距 | 8.89mm |
端子类型 | 车针（精密车削） |
镀层规格 | 半金（接触区镀金1U“-30U“，焊脚镀锡） |
防护等级 | IP67（防尘、防水） |
额定电流 | 5A |
额定电压 | 300V - 500V AC/DC |
接触电阻 | ≤30mΩ |
绝缘电阻 | ≥5000MΩ |
耐电压 | 500V - 1000V AC（1分钟） |
安装方式 | 90°弯脚插板 |
胶芯材质 | PBT加纤30%，UL94V-0阻燃等级 |
胶芯颜色 | 黑色 / 绿色 / 白色（可选） |
外壳材质 | 铁质，前镍后锡（盐雾24H） |
工作温度 | -55°C ~ +105°C |
插拔寿命 | ≥500次 |
焊接工艺 | 兼容波峰焊/手工焊接 |
▎结构特点
组件 | 功能说明 |
|---|---|
防水密封结构 | 防护等级IP67，防尘防水，适用于严苛环境 |
车针端子 | 精密车削，低接触电阻，插拔力均匀，寿命长 |
半金镀层 | 接触区镀金确保信号可靠，焊脚镀锡保证可焊性 |
90°弯脚引脚 | 适配水平空间受限的紧凑型PCB布局 |
8.89mm安装孔距 | 兼容标准D-SUB面板开孔规格 |
金属屏蔽外壳 | 前镍后锡铁壳，盐雾24H，有效屏蔽电磁干扰 |
阻燃胶芯 | PBT加纤30%，UL94V-0阻燃等级，耐高温绝缘 |
▎应用领域
工业自动化控制：PLC、HMI人机界面、变频器串口通信
户外通信设备：通信基站、天线控制系统、户外LED显示屏
医疗电子：医疗影像设备、监护仪器
测试测量：数据采集卡、信号发生器、示波器
军工/航天：高可靠性航空电子设备、地面测试系统
轨道交通：列车控制系统、信号采集设备
▎订购信息
型号 | 描述 |
|---|---|
DB25M-90-SG-WP-8.89 | DB25公头，90°插板，车针半金，防水系列，8.89mm孔距 |
可依据客户需求定制镀金厚度（1U“-30U“）、胶芯颜色（黑/绿/白）、防水等级（IP65/IP67）及锁紧方式（铆合/铆锁/鱼叉）。 |
