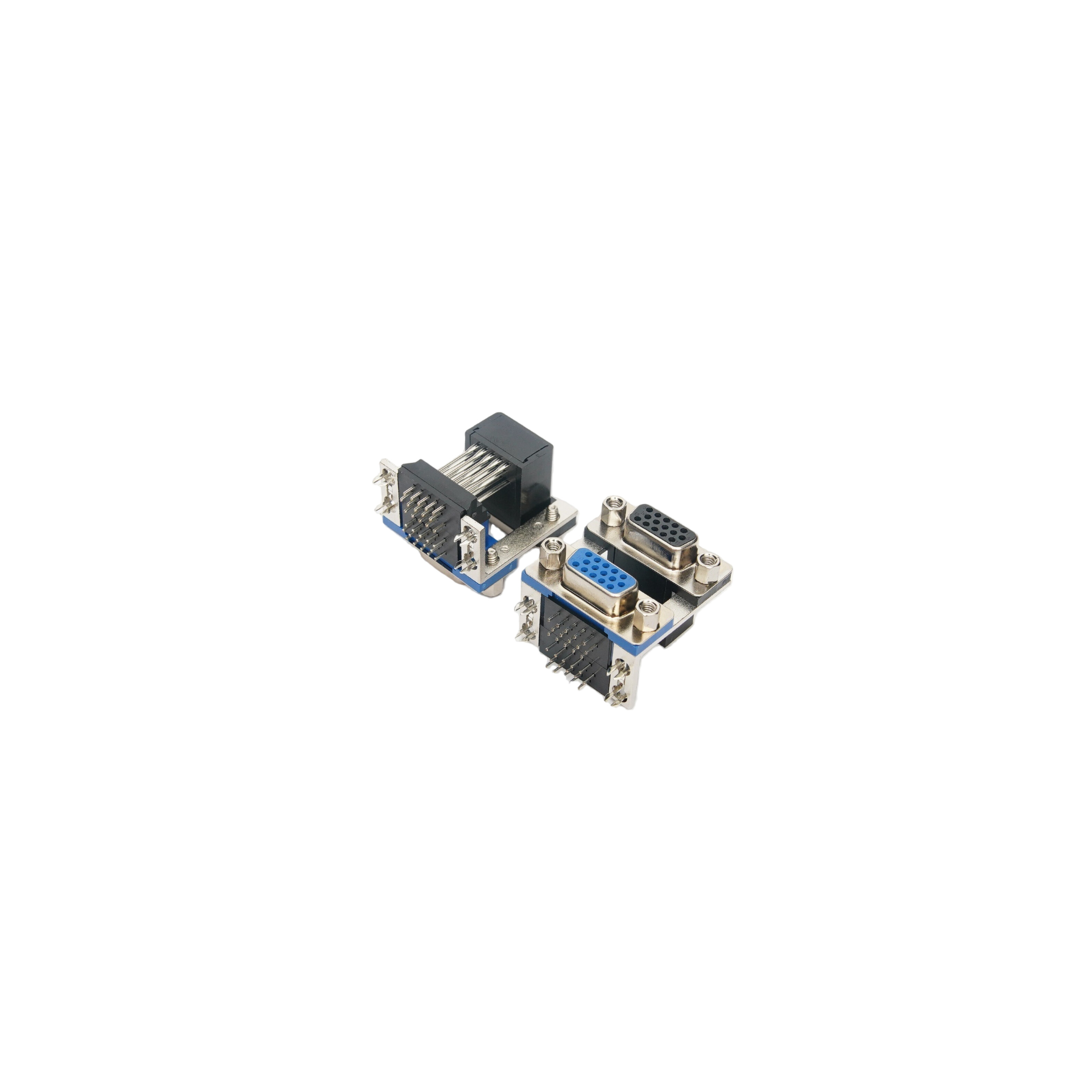

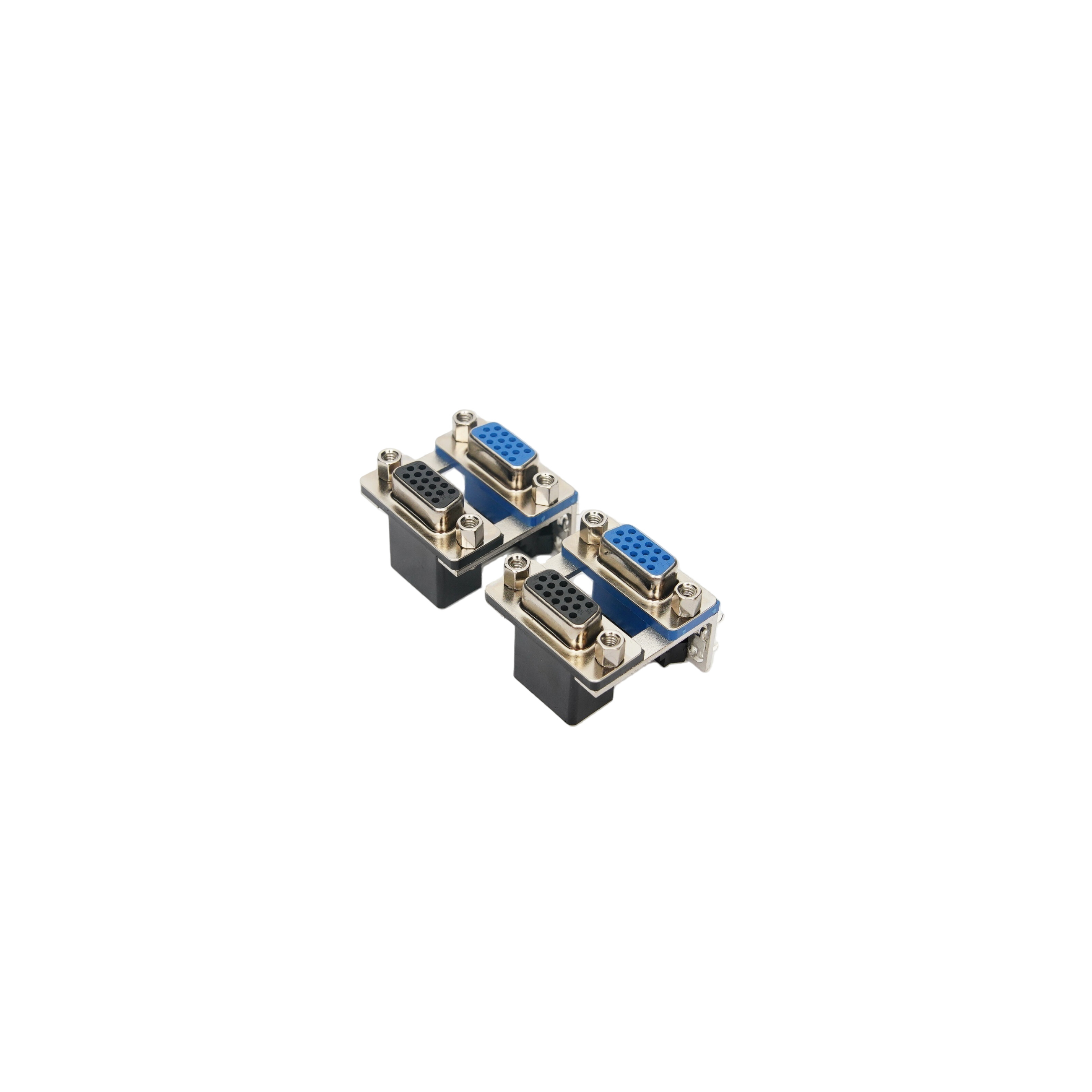

HDR15母对HDR15母 5.08/8.89 上黑下蓝
两端均为15Pin母头，适用于DB15接口设备间的串口信号转接与延长。5.08mm/8.89mm双安装孔距兼容多种面板开孔规格，产品适用于工业串口通信、POS外设连接、医疗设备及测试治具转接。
技术规格
| 针数 | 30 Pin |
| 额定电流 | 3 A |
| 额定电压 | 1000 V |
| 工作温度 | -55°C ~ 105°C |
产品详情
HDR15母对HDR15母 5.08/8.89 上黑下蓝
▎产品概述
本产品为D-SUB 15Pin母对母转接连接器，两端均为HDR15母头，专门用于DB15接口设备间的串口信号转换与延长连接。5.08mm与8.89mm双安装孔距设计，适配不同规格面板开孔，上黑下蓝双色胶芯有效防止误插，广泛适用于工业控制柜、商用设备及医疗仪器等场景。
▎产品特性
双色防呆设计：上黑下蓝双色胶芯，装配时通过颜色区分方向，有效避免反插错接，提升组装效率。
双安装孔距：同时支持5.08mm与8.89mm两种标准安装螺距，兼容多种设备面板开孔规格，无需额外改装。
铆合锁紧结构：插头与插座结合后通过铆合工艺锁死，配合金属铁螺丝加固，抗振动、防松脱，适用于工业级工作环境。
高可靠性触点：采用精密冲压端子，接触电阻低，信号传输稳定可靠。
耐高温胶芯：采用UL94V-0阻燃等级黑色/蓝色胶芯，耐高温、耐老化，确保电气绝缘性能。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | HDR15母头 × 2（母对母） |
安装孔距 | 5.08mm / 8.89mm（双孔距兼容） |
胶芯颜色 | 上黑下蓝（双色防呆） |
胶芯材质 | PBT / UL94V-0阻燃等级 |
外壳材质 | 金属铁壳 / 亮锡镀层 |
锁紧方式 | 铆合锁紧 + 铁螺丝紧固 |
额定电流 | 3A |
额定电压 | 250V AC/DC |
接触电阻 | ≤20mΩ |
绝缘电阻 | ≥1000MΩ |
耐电压 | 1000V AC（1分钟） |
工作温度 | -40°C ~ +105°C |
插拔寿命 | ≥500次 |
▎应用领域
工业自动化控制（PLC、HMI人机界面、变频器）
商用收银设备（POS机、条码扫描器、票据打印机）
医疗电子设备（监护仪、超声诊断仪、理疗设备）
测试测量仪器（数据采集卡、信号发生器）
通信设备（路由器、交换机串口管理）
▎订购信息
型号 | 描述 |
|---|---|
HDR15F-HDR15F-5.08/8.89-BB | HDR15母对HDR15母，双孔距，上黑下蓝，铆合型，铁螺丝 |
可依据客户需求定制镀层规格（半金/全金）、外壳颜色及线缆长度（如为线缆组件）。 |
