SLIM9公 一排针 超薄 沉板系列

▎产品概述

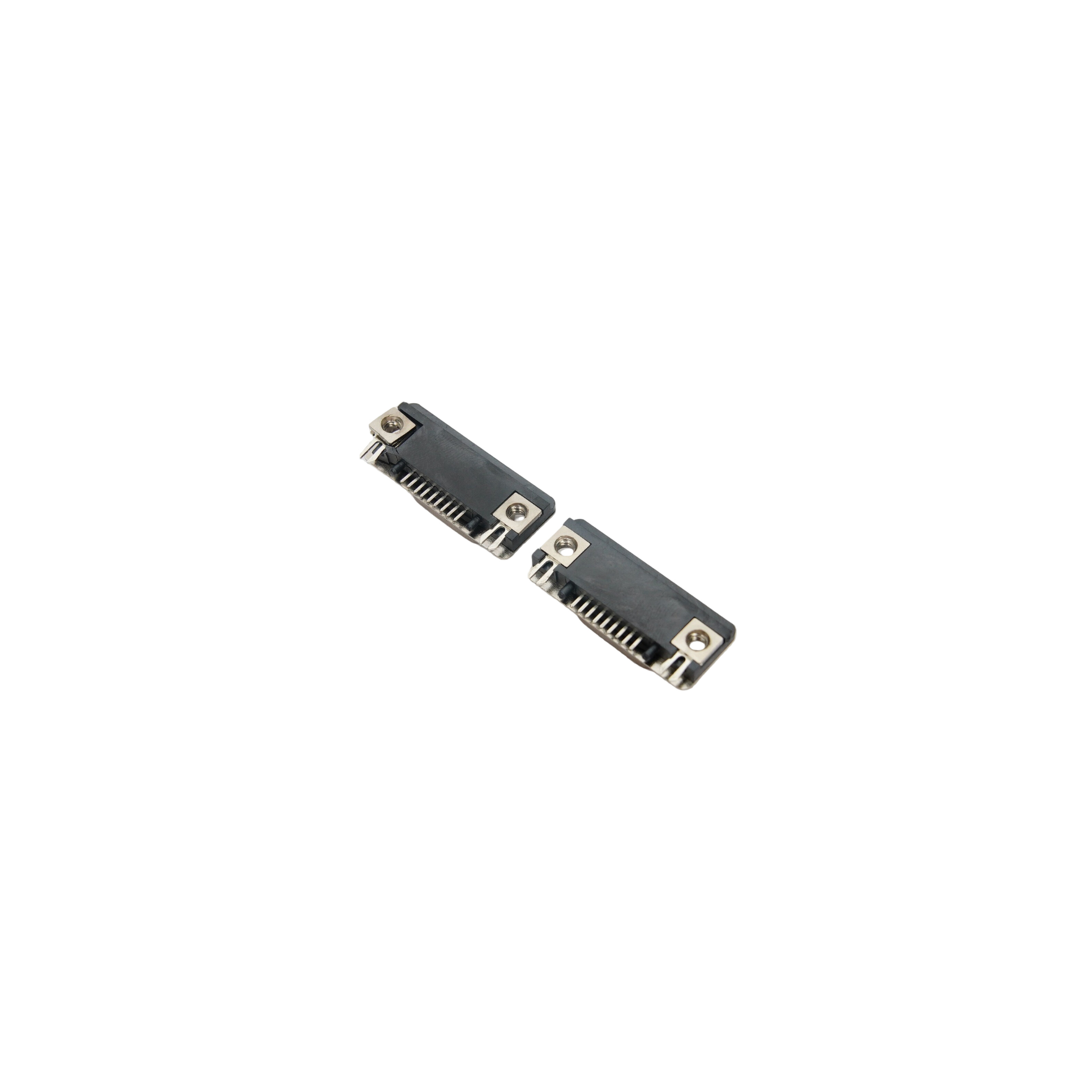

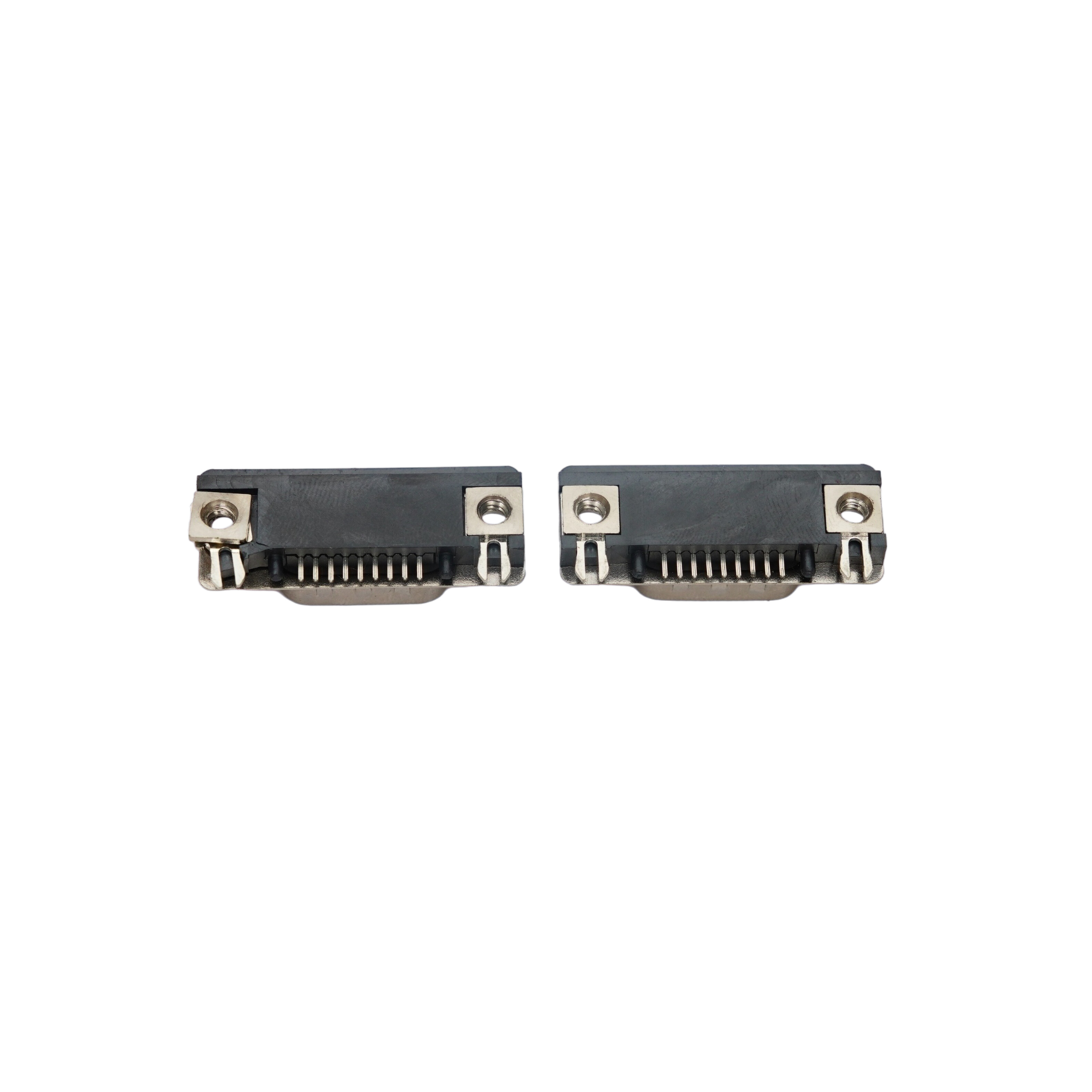

本产品为SLIM9 9Pin D-SUB公头连接器，采用SLIM超薄设计与单排针布局，专为笔记本电脑、超薄显示器、工控设备、安防监控等紧凑型电子设备打造。单排针结构有效简化PCB走线设计，超薄体厚与沉板式安装相结合，大幅降低设备整体高度，适配高密度PCB板布局。产品广泛应用于RS-232串口通信、工控I/O接口及各类信号传输场景。

▎产品特性

• 超薄结构：采用SLIM超薄设计，整体厚度显著低于标准D-SUB连接器，大幅节省设备内部空间。

• 单排针布局：9Pin单排设计，简化PCB布线，降低板面占用，适合紧凑型电路布局。

• 沉板式安装：支持PCB沉板式安装，连接器嵌入PCB板内，有效降低设备整体高度。

• 高可靠性触点：接触材质为黄铜/铜材，接触区选择性镀金，抗氧化、耐腐蚀，确保信号传输稳定。

• 优异电气性能：额定电流0.5A，额定电压30V DC，接触电阻≤0.03Ω，绝缘电阻≥100MΩ。

• 高插拔寿命：插拔寿命≥5000次，适用于频繁插拔场景。

• 耐环境性：外壳采用铁质镀镍/锡工艺，支持-55°C~+125°C宽温工作，满足工业级环境要求。

• 阻燃胶芯：采用PBT热塑性塑料（30%玻纤增强），UL94V-0阻燃等级，耐高温、绝缘性能优异。

▎技术规格

▎结构特点

▎应用领域

• 笔记本电脑：串口通信接口，连接外设及调试设备

• 超薄显示器：信号传输接口，适配超薄机身设计

• 工业控制设备：PLC控制器、HMI人机界面串口连接

• 安防监控系统：DVR/NVR设备串口信号传输

• 便携式仪器：医疗检测设备、手持式测试仪器紧凑型接口

• 通信设备：路由器、交换机串口管理接口

▎订购信息
