HDR15母蓝胶对DVI24+5 20.4 锁5.8螺丝

▎产品概述

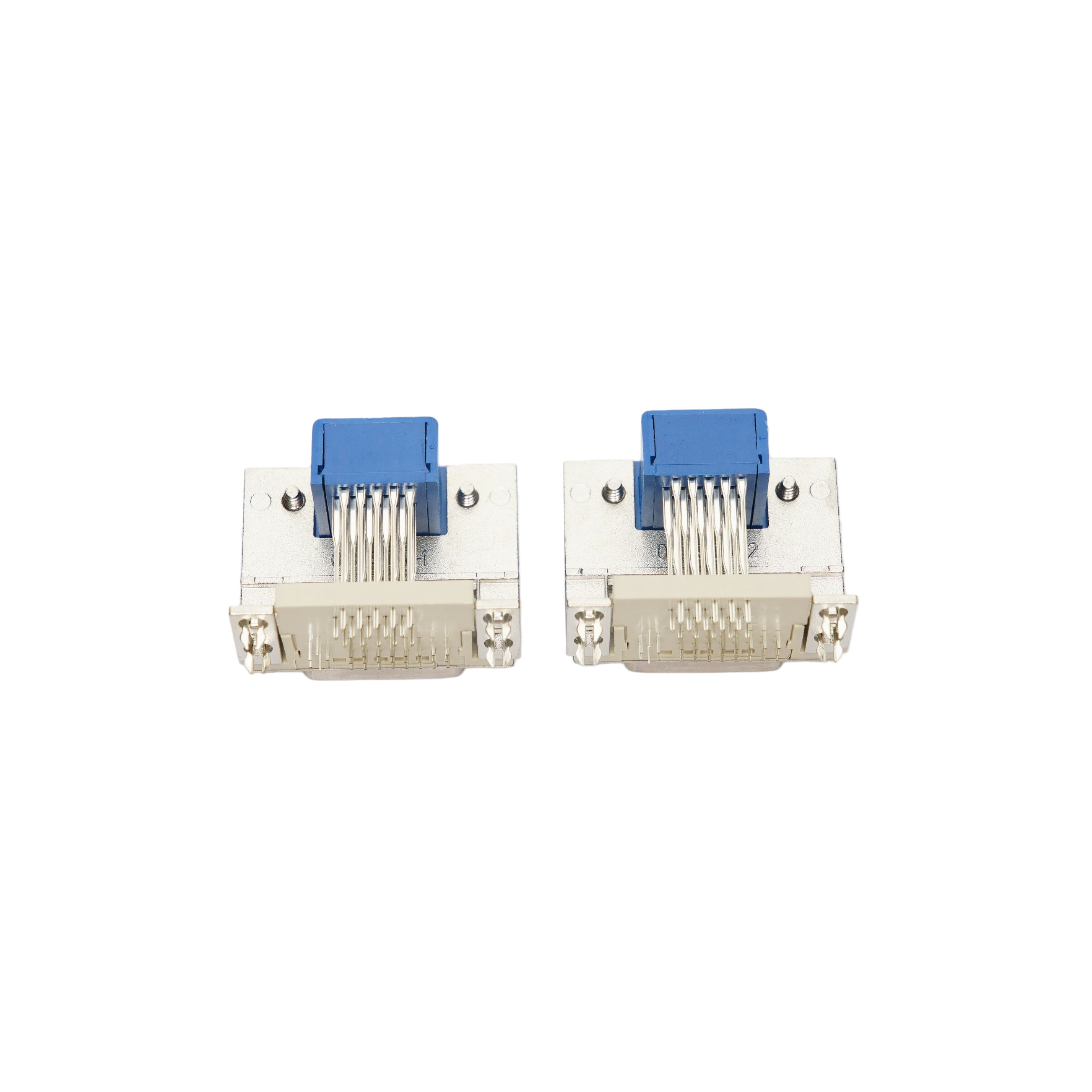

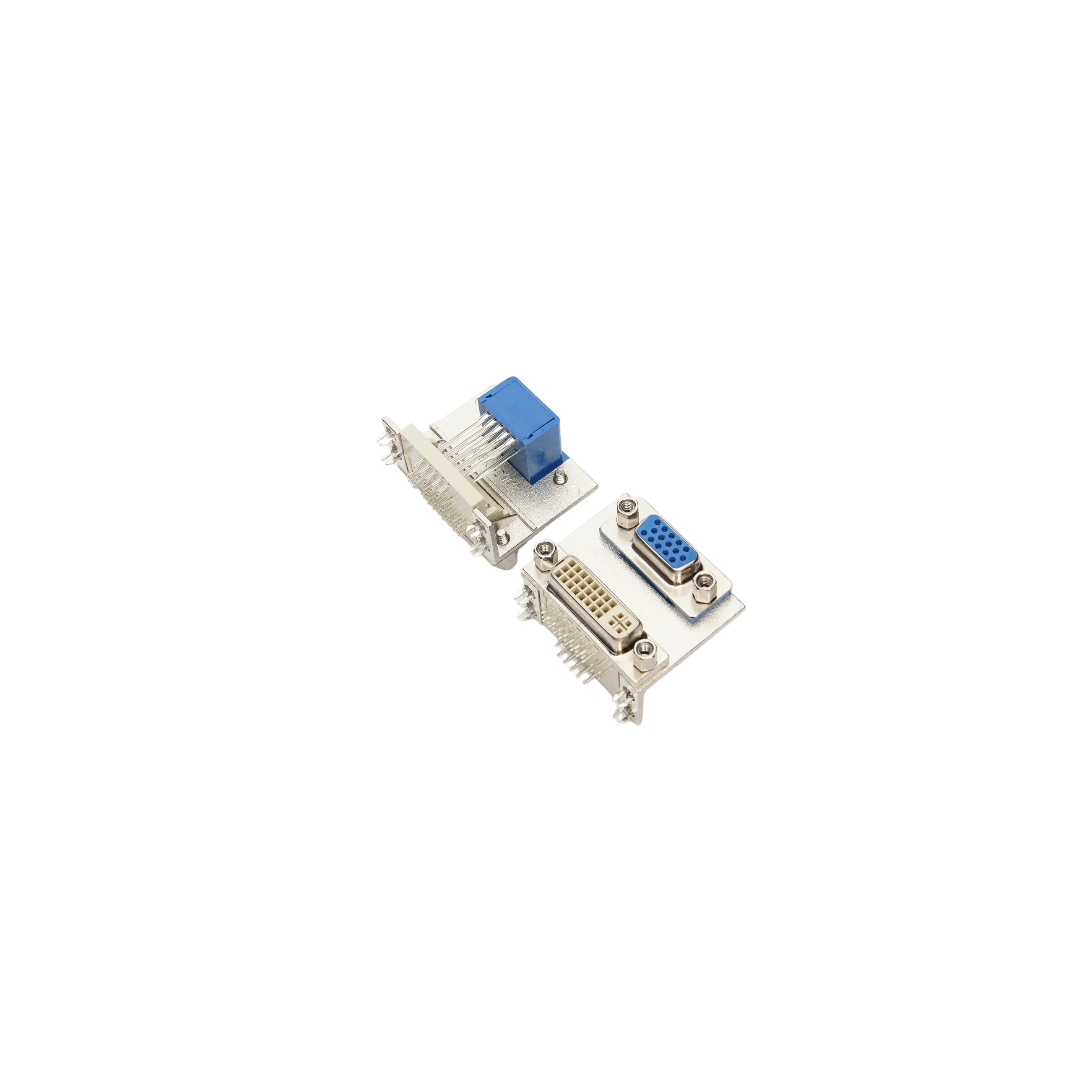

本产品为D-SUB双层堆叠连接器（俗称“双胞胎”连接器），上层为HDR15 15Pin D-SUB母座（VGA接口，蓝色胶芯），下层为DVI-I 24+5 29Pin母座（白色胶芯）。双层一体化设计在有限面板空间内同时实现VGA模拟信号与DVI-I数字/模拟混合信号的输出。上下接口间距20.4mm，配备5.8mm锁螺丝固定结构，确保连接器与设备面板结合紧密、抗振防松脱。产品广泛适用于工控主板、电脑显卡、投影仪、机顶盒等需要多接口整合的电子设备。

▎产品特性

• 双层堆叠一体化设计：上层HDR15 VGA母座（蓝色胶芯）+ 下层DVI-I 24+5母座（白色胶芯），节省PCB及面板安装空间，便于多接口集中管理。

• 标准接口间距：上下接口中心距20.4mm，适配主流机箱面板开孔规格。

• 5.8mm锁螺丝固定：标配5.8mm锁螺丝，确保连接器与面板紧密结合，抗振防松脱。

• 高可靠性端子：端子采用铜材质，半金镀层（接触区镀金、焊脚镀锡），兼顾信号传输可靠性与可焊性。

• DVI-I全兼容：下层DVI 24+5 Pin全引脚设计，同时支持数字信号（DVI-D）与模拟信号（VGA），兼容性广泛。

• 蓝色+白色双色胶芯：上层蓝色胶芯（HDR15/VGA），下层白色胶芯（DVI），便于多接口快速识别与防错插。

• 金属屏蔽外壳：铁壳搭配镀镍工艺，过盐雾测试12H，有效屏蔽电磁干扰（EMI），保证信号完整性。

• 阻燃绝缘体：采用PBT塑胶（30%玻纤增强），UL94V-0阻燃等级，耐高温、绝缘性能优异。

• 安装方式：90°弯插（卧式）插板结构，适配水平空间受限的PCB布局。

• 环保合规：符合RoHS环保标准。

▎技术规格

▎结构特点

▎应用领域

• 工控主板：工业电脑、嵌入式系统VGA+DVI双显示输出

• 电脑显卡：显卡挡板多接口整合设计

• 投影仪：同时支持VGA模拟与DVI数字信号输入

• 机顶盒/播放器：高清数字与模拟信号混合输出

• 医疗影像设备：医疗显示器、诊断设备视频信号传输

• 安防监控：DVR/NVR设备多路视频信号传输

• 服务器/工作站：高密度视频输出接口
