DR15PIN 车针全金90° 插板系列
15Pin D-SUB公头/母头连接器，精密车针端子全金镀层确保低接触电阻与耐插拔抗氧化，90°弯脚插板结构适配水平空间受限的PCB布局，适用于工业控制、通信设备、医疗仪器及测试测量等领域。
技术规格
| 针数 | 15 Pin |
| 工作温度 | °C ~ °C |
产品详情

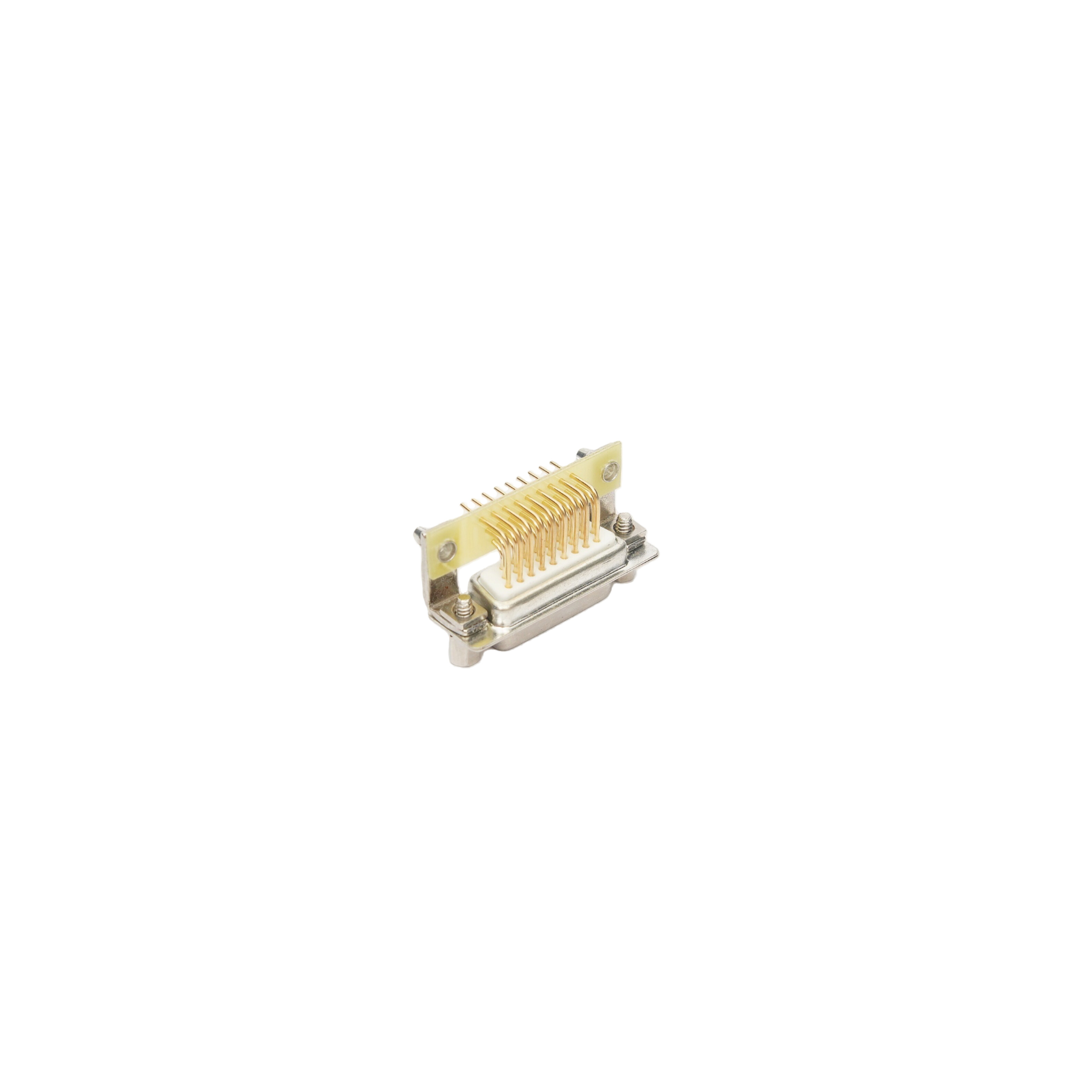

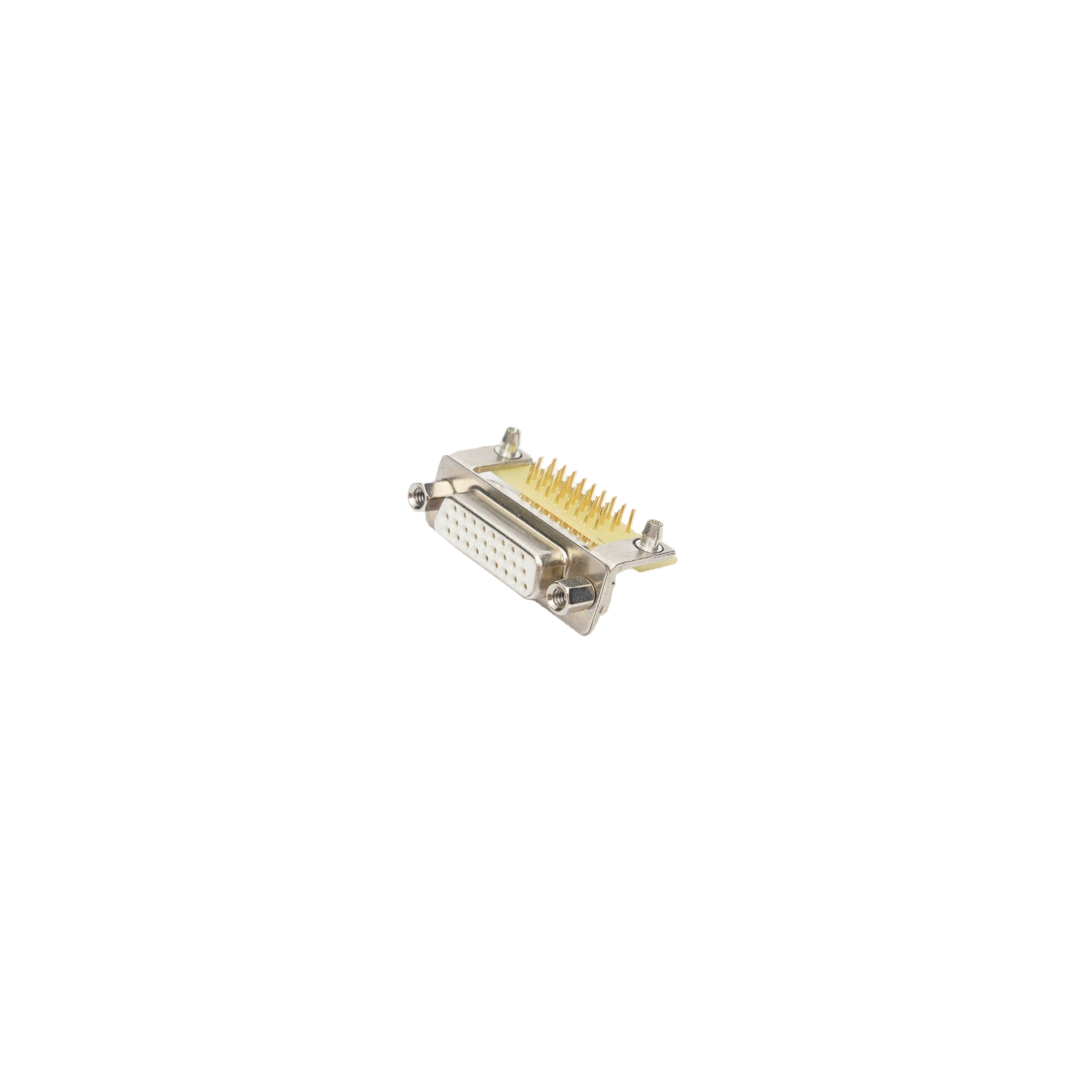

DR15PIN 车针全金90° 插板系列
▎产品概述
本产品为DR15 15Pin D-SUB公头/母头连接器，采用精密车针端子与全金镀层工艺，确保低接触电阻与高插拔寿命。90°直角插板结构专为水平空间受限的PCB布局设计，焊接稳固，适用于工业控制柜、通信基站、医疗影像设备及测试测量仪器等高可靠性应用场景。
▎产品特性
车针精密端子：采用精密车削加工工艺，端子尺寸一致性好，圆度精度高，插拔力均匀，接触电阻低至10mΩ。
全金镀层：端子及触点全金镀层（镀金厚度可按要求定制），抗氧化、耐腐蚀、耐插拔，确保长期使用信号稳定性。
90°直角插板：弯脚结构适配水平空间受限的PCB布局，焊接面与安装面垂直，便于机箱内部走线优化。
金属屏蔽外壳：铁壳搭配全金或亮锡镀层，有效屏蔽电磁干扰（EMI），提升信号完整性。
阻燃胶芯：采用UL94V-0阻燃等级PBT胶芯（黑色，可定制绿色/蓝色），耐高温（+260°C回流焊兼容），确保电气绝缘性能。
多种锁紧方式：支持铆合锁紧或铁螺丝紧固，适配不同机械强度需求。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | DR15 15Pin（公头/母头可选） |
端子类型 | 车针（精密车削） |
镀层规格 | 全金镀层（镀金厚度可定制） |
额定电流 | 3A-5A（标准）/ 8A（大电流型号可选） |
额定电压 | 250V AC/DC |
接触电阻 | ≤10mΩ |
绝缘电阻 | ≥5000MΩ |
耐电压 | 1000V AC（1分钟） |
安装方式 | 90°直角插板（弯脚焊接） |
胶芯材质 | PBT / UL94V-0阻燃等级 |
胶芯颜色 | 黑色（可定制绿/蓝色） |
外壳材质 | 金属铁壳 / 全金或亮锡镀层 |
锁紧方式 | 铆合锁紧 / 铁螺丝紧固 |
工作温度 | -55°C ~ +125°C |
插拔寿命 | ≥1000次 |
焊接工艺 | 兼容回流焊/波峰焊 |
▎应用领域
工业自动化：PLC、HMI人机界面、伺服驱动器、变频器
通信设备：通信基站、路由器、交换机背板
医疗电子：高端影像设备（CT、MRI）、监护仪器
测试测量：数据采集卡、信号发生器、示波器
军工航天：高可靠性航空电子设备、地面测试系统
▎订购信息
型号 | 描述 |
|---|---|
DR15-XX-90-FG | DR15PIN 90°插板，车针全金，公/母可选 |
可依据客户需求定制镀金厚度、胶芯颜色、外壳镀层规格及锁紧方式。 |
