HDR15母对HDMI 铆合/铆锁

▎产品概述

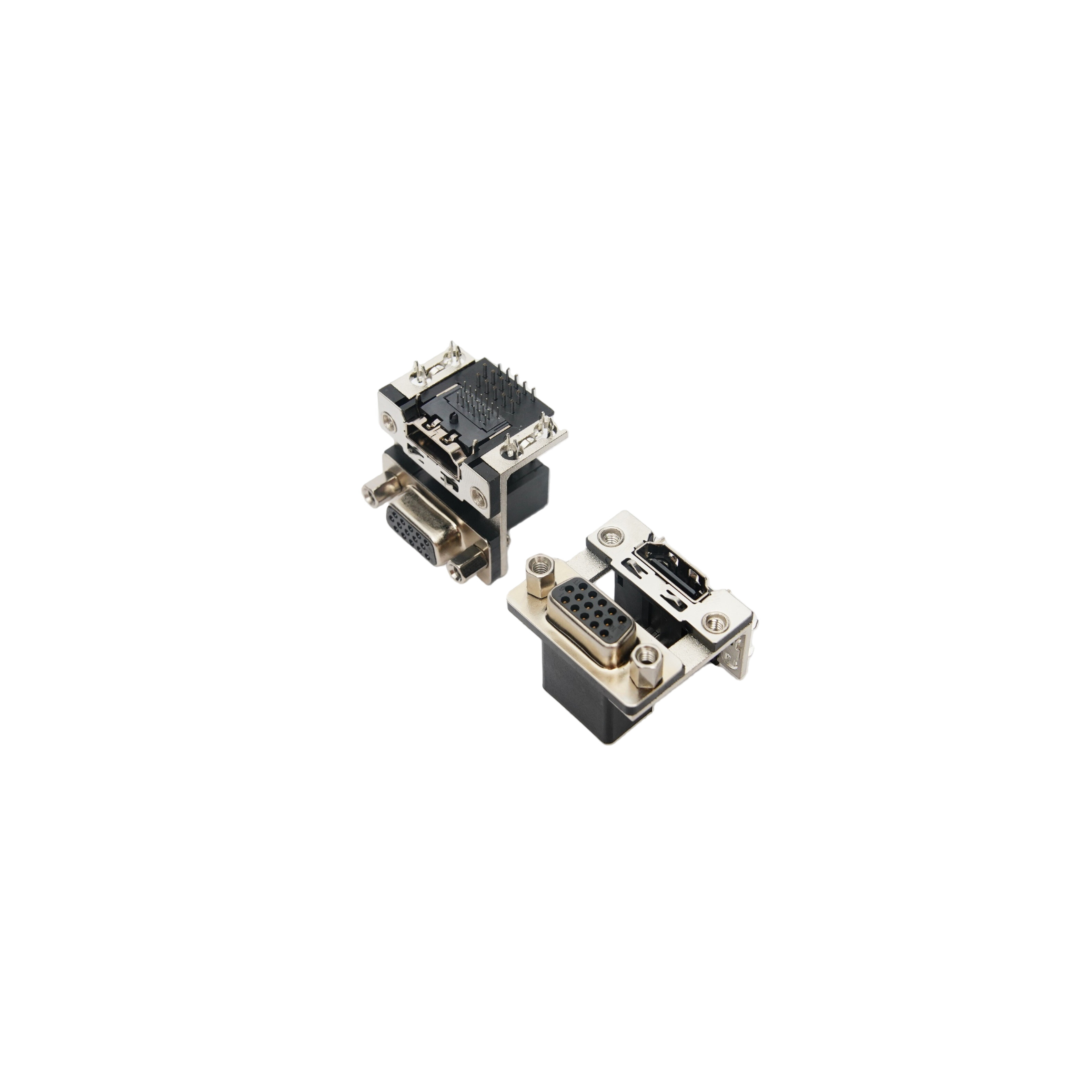

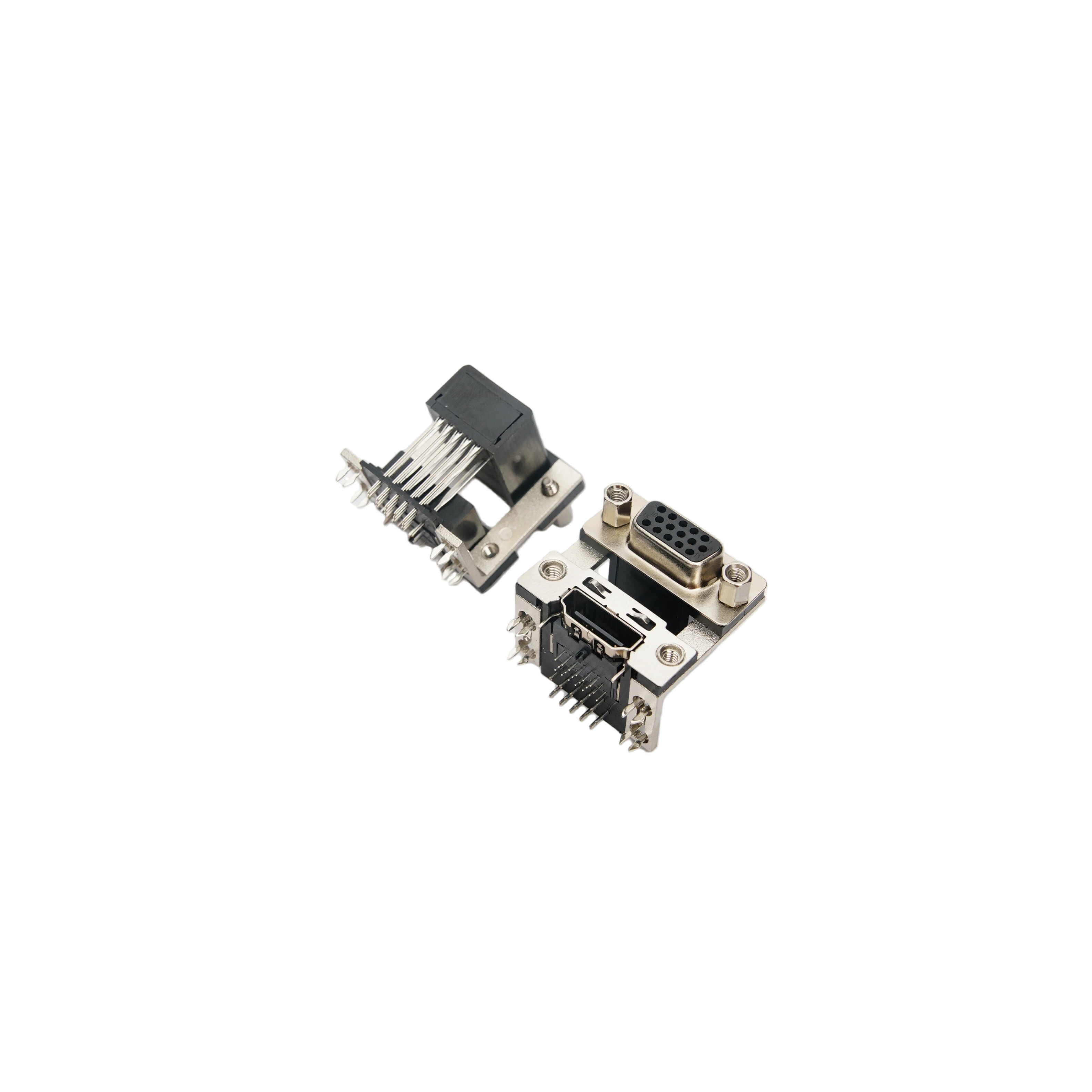

本产品为D-SUB双层堆叠连接器，上层为HDR15 15Pin D-SUB母座（VGA接口），下层为标准HDMI A型19Pin母座。双层一体化设计在有限面板空间内同时实现VGA模拟信号与HDMI数字高清音视频信号的混合输出。铆合/铆锁工艺确保连接器与设备面板结合紧密、抗振防松脱。产品广泛适用于工控主板、电脑显卡、投影仪、机顶盒等需要多接口整合的电子设备。

▎产品特性

• 双层堆叠一体化设计：上层HDR15 VGA母座 + 下层HDMI A型母座，节省PCB及面板安装空间，便于多接口集中管理。

• 铆合/铆锁结构：通过铆合工艺将连接器与面板锁紧，增强抗振防松脱性能，适用于工业级工作环境。

• 高可靠性端子：端子采用黄铜材质，半金镀层（接触区镀金、焊脚镀锡），兼顾信号传输可靠性与可焊性。

• 阻燃绝缘体：采用PBT热塑性塑料，UL94V-0阻燃等级，耐高温、绝缘性能优异。

• 金属屏蔽外壳：铁壳搭配镀镍工艺，有效屏蔽电磁干扰（EMI），保证信号完整性。

• 锁紧方式：支持铆合/铆锁固定，部分型号可选配锁螺丝。

• 多种安装方式：支持弯插（90°）及直插（180°）等多种PCB安装方式。

• 环保合规：符合RoHS环保标准。

▎技术规格

▎结构特点

▎应用领域

• 工控主板：工业电脑、嵌入式系统VGA+HDMI双显示输出

• 电脑显卡：显卡挡板多接口整合设计

• 投影仪：同时支持VGA与HDMI信号输入

• 机顶盒/播放器：高清数字与模拟信号混合输出

• 安防监控：DVR/NVR设备多路视频信号传输

• 可编程自动控制器、检测设备、服务器主板、打印机、机器人手柄遥控器等

▎订购信息
