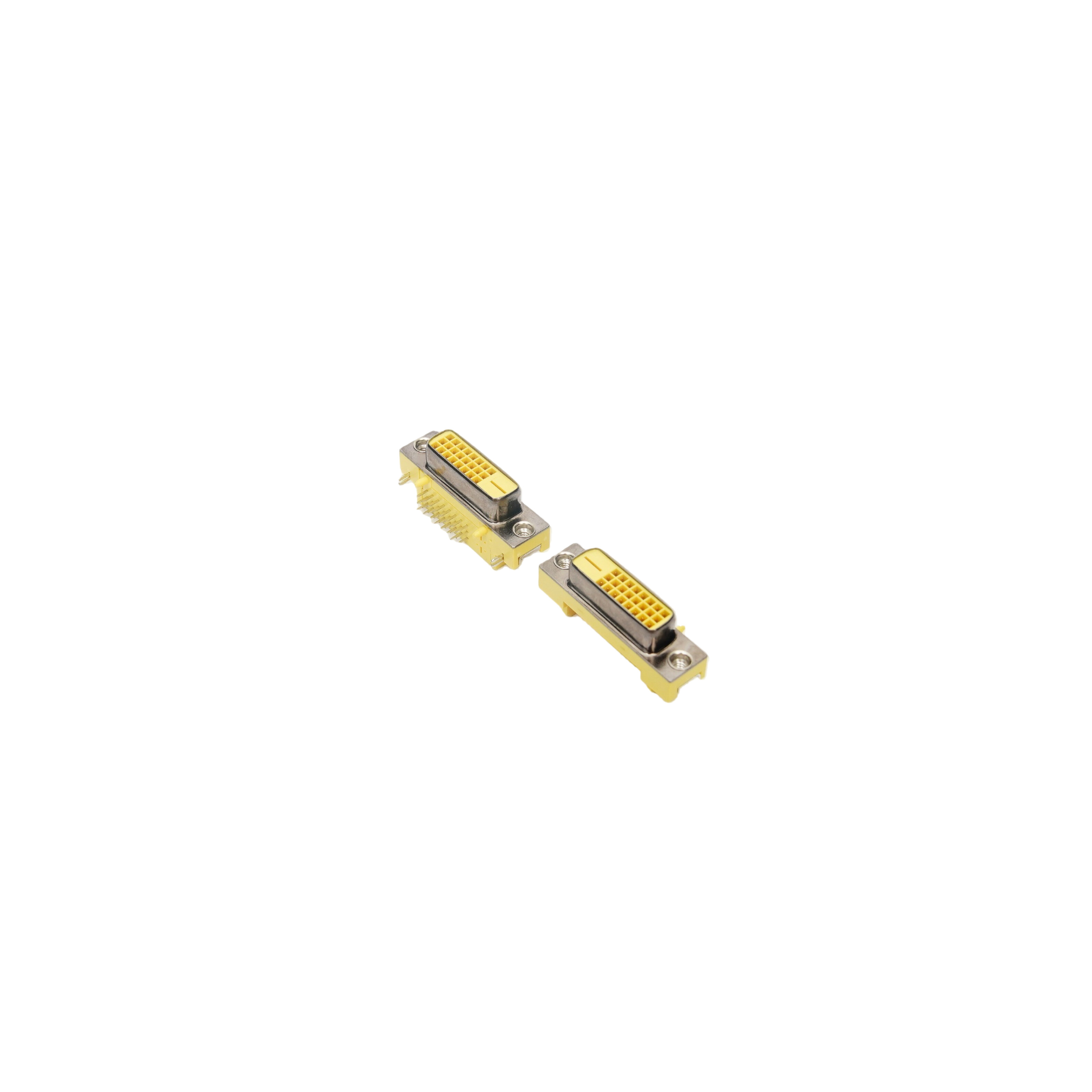

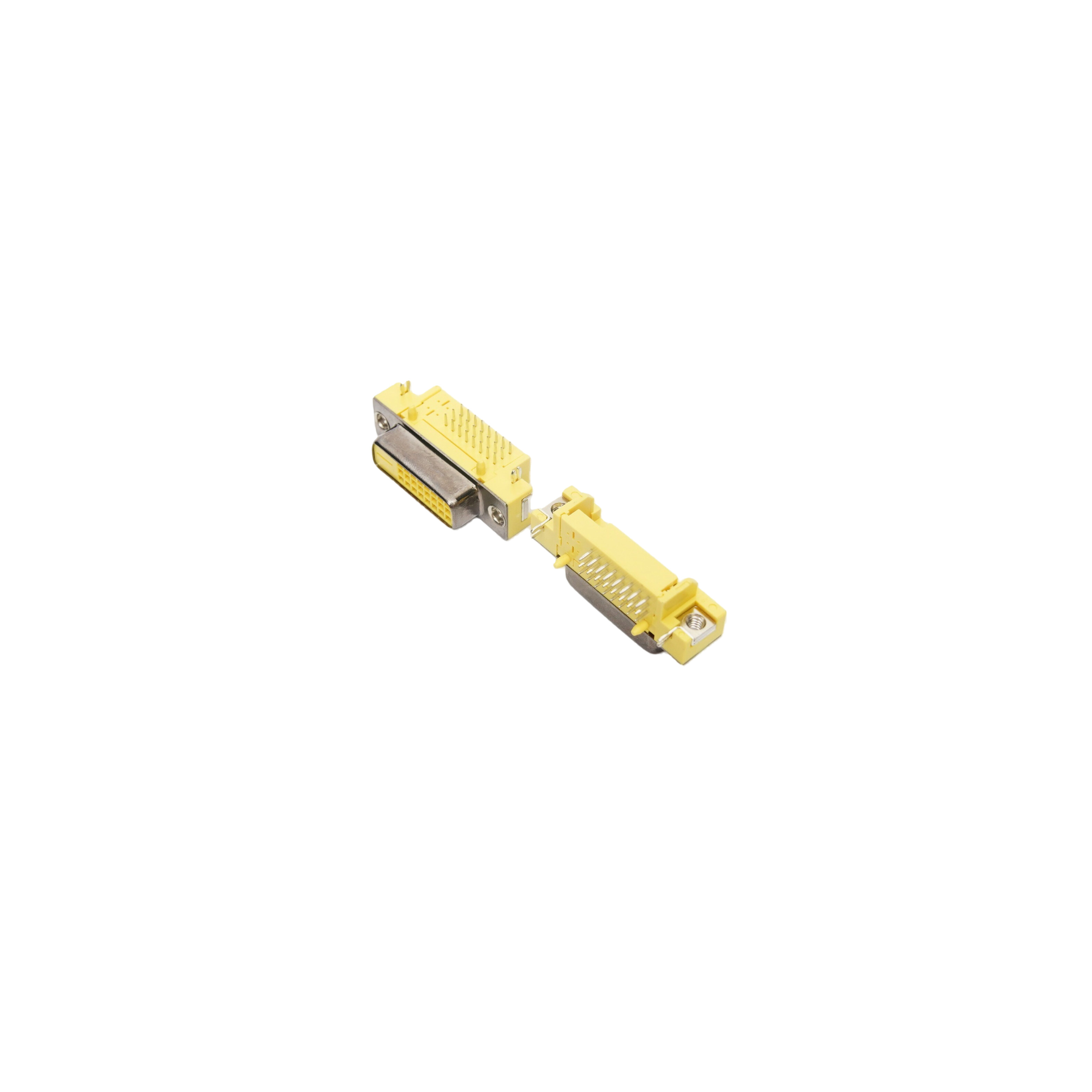

DVI24+1 90° 黄胶
DVI-D 24+1母座连接器，支持数字视频信号传输，90°弯脚插板结构适配水平空间受限的PCB布局，黄色胶芯便于在多接口设备中快速识别与防错插，适用于电脑显卡、显示器、投影仪等数字视频传输场景。
技术规格
| 工作温度 | °C ~ °C |
产品详情
1. 产品简介（核心简洁版）
DVI24+1 90° 黄胶
DVI-D 24+1母座连接器，支持数字视频信号传输，90°弯脚插板结构适配水平空间受限的PCB布局，黄色胶芯便于在多接口设备中快速识别与防错插，适用于电脑显卡、显示器、投影仪等数字视频传输场景。
了解详情 →
2. 简洁英文名（Product Name）
DVI-D 24+1 Female Connector, Right Angle PCB Mount, Yellow Insulator
（更简洁版：DVI 24+1 90° PCB DVI-D, Yellow）
3. SEO标题（Title，20-30汉字）
DVI24+1 90°黄胶DVI-D母座 弯脚插板连接器（21字）
4. SEO描述（Description，150-200字符）
DVI24+1 90°黄胶DVI-D母座连接器，24+1 Pin数字视频接口，支持DVI-D双链路高清信号传输。90°弯脚插板结构节省PCB水平空间，黄色胶芯便于多接口设备快速识别与防错插。镀金触点确保信号完整性与耐插拔抗氧化，适用于电脑显卡、显示器、投影仪、液晶电视等数字视频传输场景。
5. 产品详情（详细版）
DVI24+1 90° 黄胶
▎产品概述
本产品为DVI-D 24+1母座连接器，采用90°弯脚插板（直角/卧式）设计，专为PCB板水平空间受限的应用场景打造。黄色胶芯便于在多接口设备中快速识别与防错插，提升装配与维护效率。产品支持DVI-D数字视频信号传输，适用于电脑显卡、显示器、投影仪、液晶电视等高清数字视频设备。
▎产品特性
DVI-D 24+1接口：24+1 Pin数字视频接口，支持DVI-D双链路高清数字信号传输。
90°弯脚插板设计：直角卧式安装结构，有效降低连接器突出高度，适配水平空间受限的PCB布局。
黄色胶芯：便于在多接口设备中快速识别，有效防止错插，提升装配与维护效率。
镀金触点：接触区镀金（镀金厚度可按要求定制），抗氧化、耐腐蚀、耐插拔，确保信号传输稳定。
金属屏蔽外壳：铁壳搭配镀镍或镀锡工艺，有效屏蔽电磁干扰（EMI），保证信号完整性。
阻燃胶芯：采用UL94V-0阻燃等级PBT黄色胶芯，耐高温、绝缘性能优异。
固定方式：支持鱼叉脚固定，增强PCB板焊接后的抗拉强度；可选配螺母锁紧。
环保合规：符合RoHS环保标准。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | DVI-D 24+1（24+1 Pin） |
接口类型 | 母座 |
安装方式 | 90°弯脚插板（直角/卧式） |
胶芯颜色 | 黄色 |
胶芯材质 | PBT热塑性塑料，UL94V-0阻燃等级 |
外壳材质 | 金属铁壳 / 镀镍或镀锡 |
接触镀层 | 镀金（接触区） |
固定方式 | 鱼叉脚（可选）/ 螺母锁紧（可选） |
额定电流 | 1.0A - 1.5A |
接触电阻 | ≤30mΩ |
绝缘电阻 | ≥1000MΩ |
耐电压 | 500V AC（1分钟） |
工作温度 | -40°C ~ +105°C |
插拔寿命 | ≥500次 |
▎结构特点
组件 | 功能说明 |
|---|---|
黄色胶芯 | 便于多接口设备快速识别与防错插 |
90°弯脚结构 | 卧式插板设计，节省PCB水平空间 |
镀金触点 | 抗氧化、耐腐蚀、确保信号稳定 |
金属屏蔽外壳 | 镀镍/锡铁壳，有效屏蔽电磁干扰（EMI） |
鱼叉脚固定 | 增强PCB焊接后的抗拉强度 |
▎应用领域
电脑/显卡：独立显卡DVI-D数字视频输出接口
显示器/液晶电视：DVI-D数字视频信号输入
投影仪：高清数字视频信号传输
工业显示设备：工控机、医疗影像设备DVI接口
数字视频设备：DVD录/放影机、D-VHS录/放影机等数位影音装置
▎订购信息
型号 | 描述 |
|---|---|
DVI-24+1-F-90-YEL-XX | DVI-D 24+1母座，90°插板，黄色胶芯，固定方式可选 |
可依据客户需求定制镀金厚度、胶芯颜色、固定方式（鱼叉/螺母）及外壳镀层规格。 |
