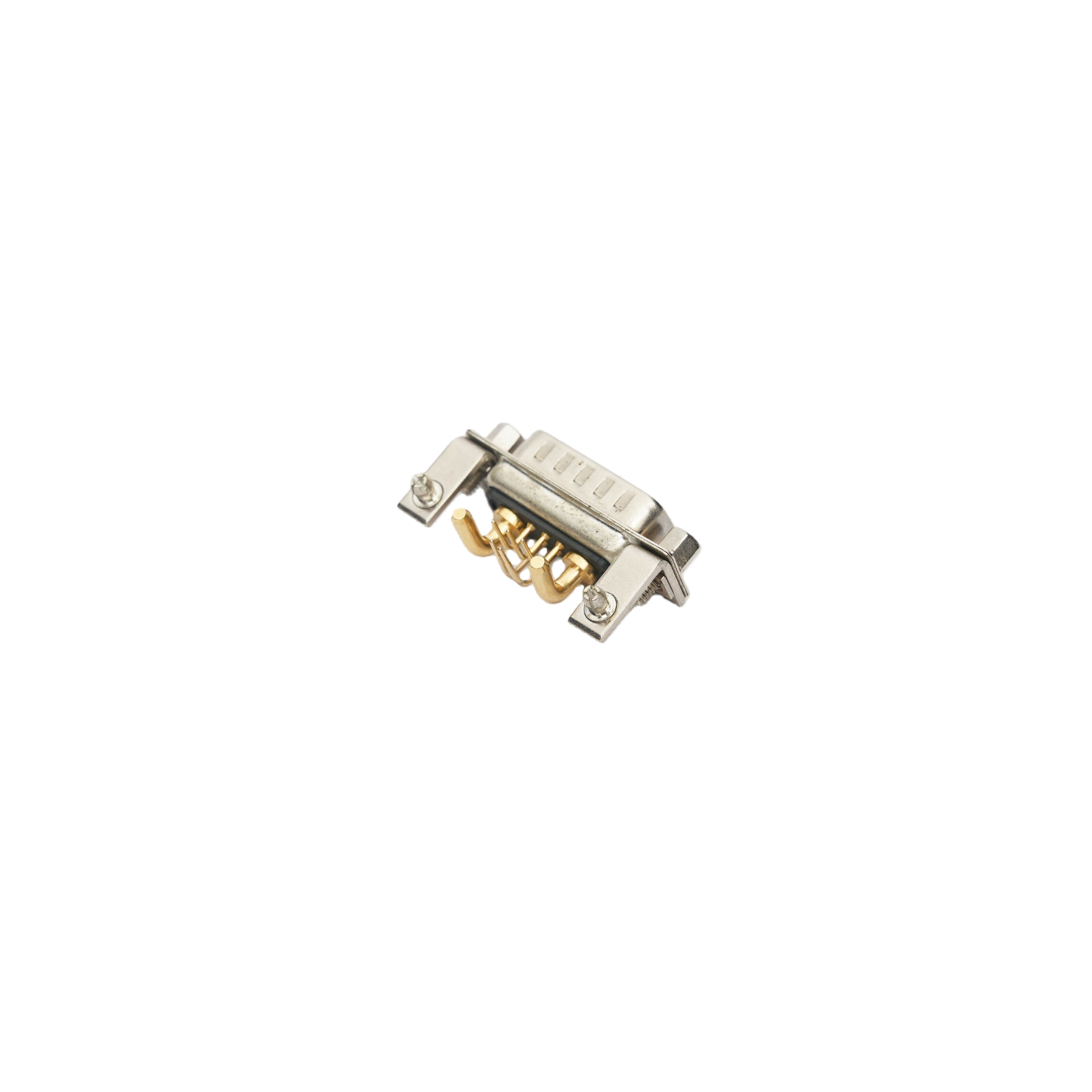

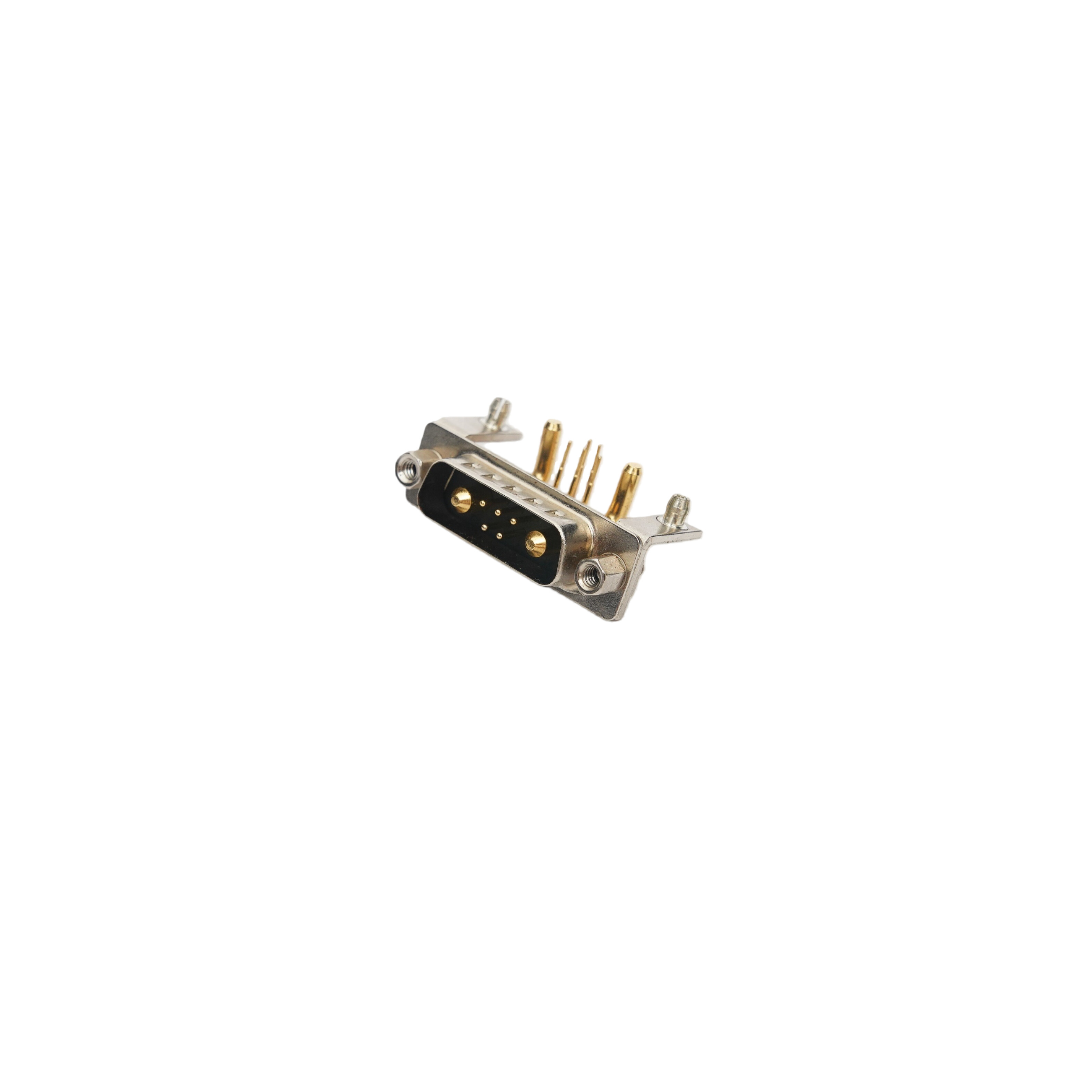

7W2 公车针 全金 90°折弯 插板 铆L支架鱼叉 锁螺丝

▎产品概述
本产品为7W2混合触点D-SUB公头连接器，采用7W2触点布局（7个混合触点），将同轴射频触点与电源/信号触点集成于标准D-SUB外壳内，实现射频信号与直流电流的同步传输。精密车针端子搭配全金镀层工艺，确保低接触电阻与高插拔寿命。90°折弯插板结构适配水平空间受限的PCB布局，铆合L型支架+鱼叉脚+锁螺丝三重锁紧机构提供卓越的板端固定与抗振性能，适用于通信基站、工业控制柜、医疗影像设备及轨道交通等对信号与电力混合传输有高可靠性要求的场景。

▎产品特性

• 混合触点布局：7W2触点布局（7个混合触点），同轴触点与电源/信号触点集成于标准D-SUB外壳内，实现射频信号与直流电流同步传输，减少设备接口数量。

• 车针精密端子：采用精密车削加工工艺，端子尺寸一致性好，圆度精度高，插拔力均匀，接触电阻极低。

• 全金镀层：端子及触点全金镀层（镀金厚度可按要求定制），抗氧化、耐腐蚀、耐插拔，确保长期使用信号稳定性。

• 90°折弯插板：引脚90°折弯设计，适配水平空间受限的PCB布局，焊接面与安装面垂直，便于机箱内部走线优化。

• 三重锁紧机构：

  • 铆合L型支架：铆合固定于PCB板面，提供额外机械支撑，抵抗插拔力及振动冲击。

  • 鱼叉脚：鱼叉型引脚卡入PCB安装孔，增强焊接后的抗拉强度，防止连接器受外力松脱。

  • 锁螺丝：配合设备面板螺丝实现刚性固定，确保插头与插座结合紧密不松脱。

• 金属屏蔽外壳：铁壳搭配全金或亮锡镀层，有效屏蔽电磁干扰（EMI），确保射频信号传输的纯净度。

• 阻燃胶芯：采用UL94V-0阻燃等级PBT胶芯（黑色），耐高温（+260°C回流焊兼容），确保电气绝缘性能。

▎技术规格

▎结构特点

▎应用领域

• 通信基站：RRU远端射频单元、天线控制系统、射频信号传输

• 工业自动化：工业控制柜、PLC、变频器、数据采集系统

• 医疗电子：高端影像设备（CT、MRI）、超声诊断仪、监护仪器

• 轨道交通：列车控制系统、信号采集设备

• 军工航天：高可靠性航空电子设备、地面测试系统

• 测试测量：信号发生器、频谱分析仪、射频测试设备

▎订购信息
