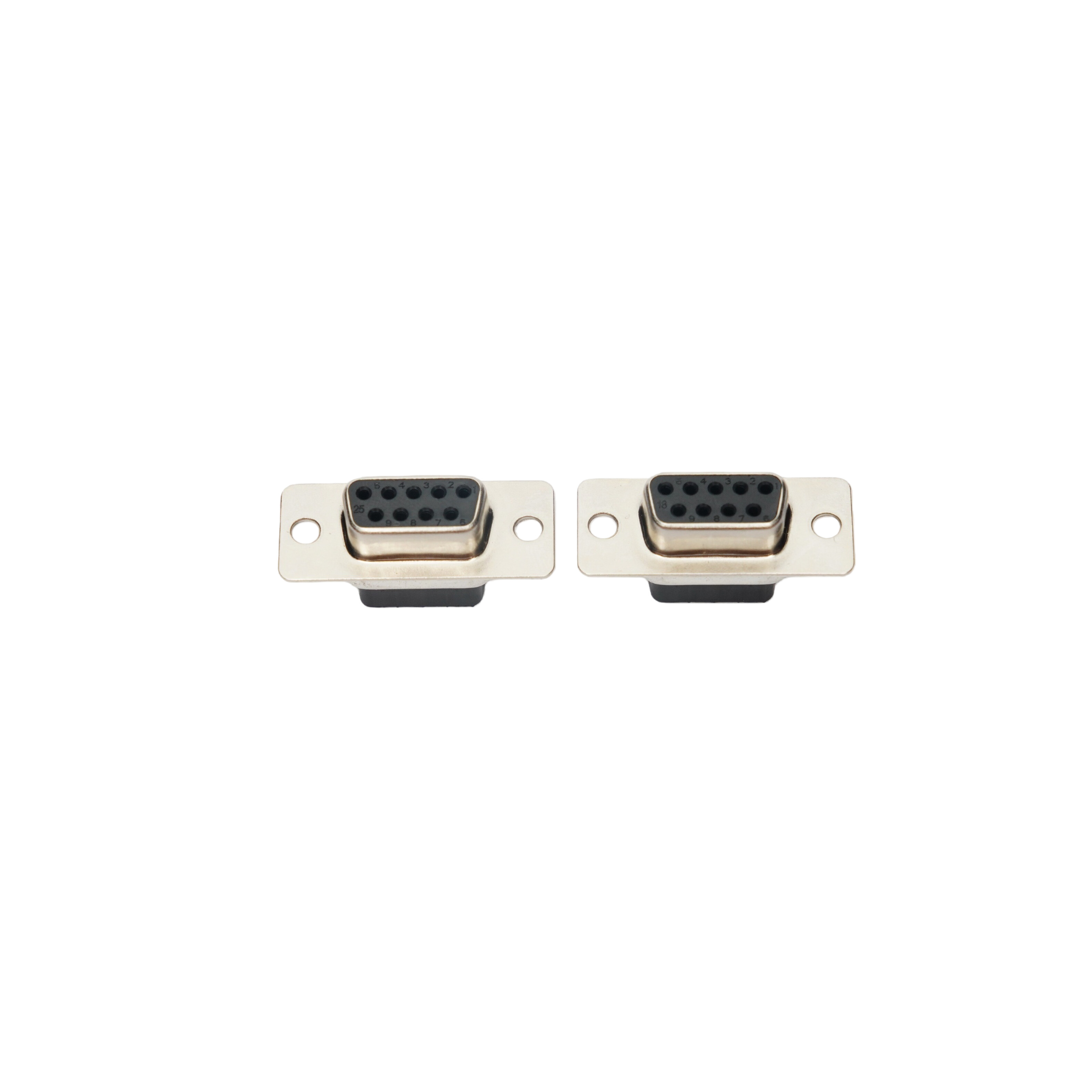

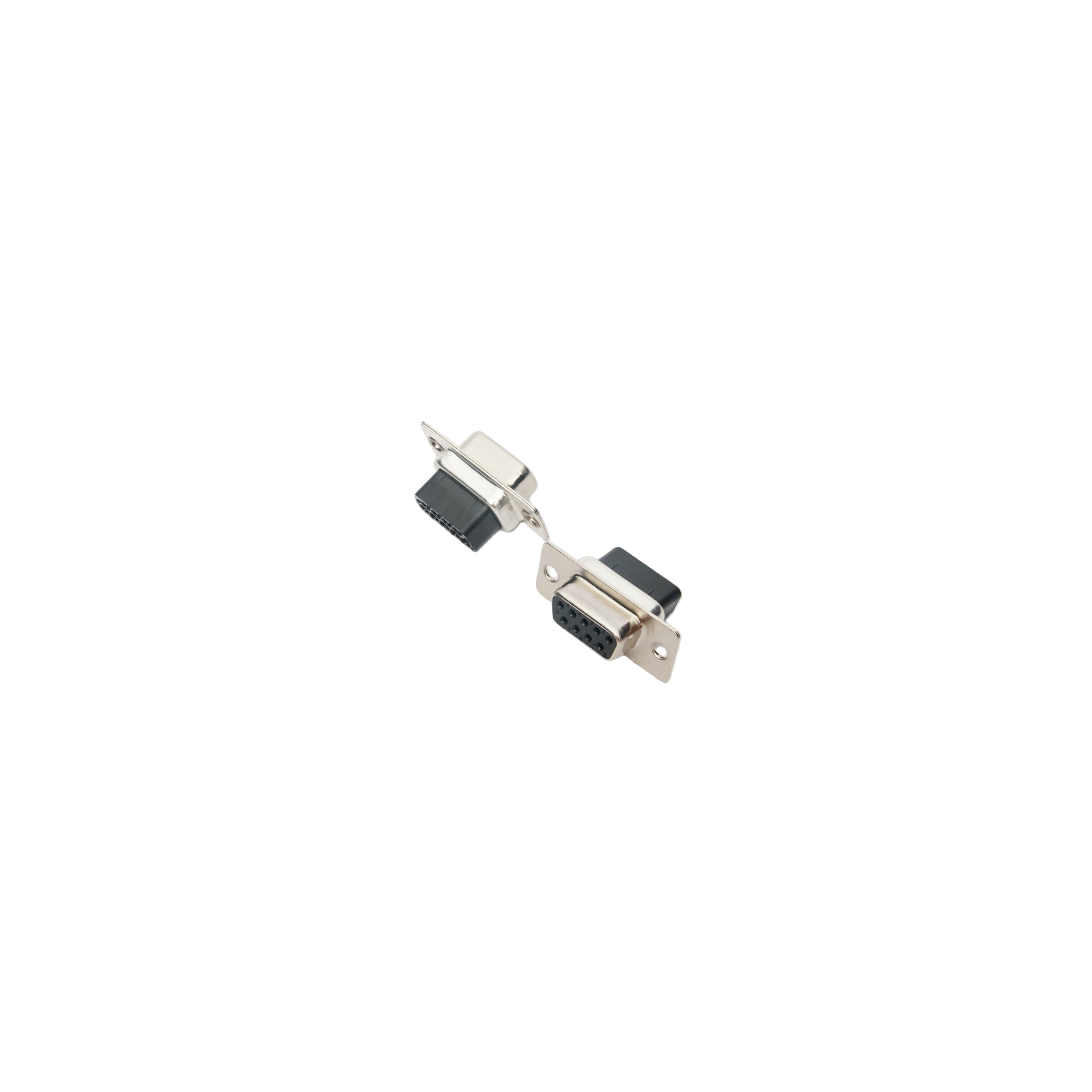

DB9母高侧面 附针系列
9Pin D-SUB母头连接器，高侧面设计适配特定PCB板间距与机箱高度要求，附针结构增强安装稳固性与抗振性能，适用于工业控制、串口通信、数据采集及医疗设备等标准DB9接口连接场景。
技术规格
| 工作温度 | °C ~ °C |
产品详情
DB9母高侧面 附针系列
▎产品概述
本产品为DB9 9Pin D-SUB母头连接器，采用高侧面（High-Profile）设计，适配特定PCB板间距与机箱高度要求。附针（Attached Pin）结构提供额外固定支撑，增强连接器与PCB板的结合强度与抗振性能。产品提供冲压端子与车针端子两种选项，镀层可选手，灵活适配不同应用场景的成本与可靠性需求。适用于工业控制、串口通信、数据采集及医疗设备等标准DB9接口连接。
▎产品特性
高侧面设计：适配特定PCB板间距与机箱高度要求，满足不同空间布局设计需求。
附针结构：提供额外PCB固定支撑，增强连接器与PCB板的结合强度与抗振性能。
端子选项：提供冲压端子（经济型）与车针端子（高可靠性）两种选择，灵活适配不同需求。
镀层选项：支持半金（接触区镀金，焊脚镀锡）与全金镀层，兼顾信号完整性与成本优化。
金属屏蔽外壳：铁壳搭配镀镍或镀锡工艺，有效屏蔽电磁干扰（EMI），保证信号完整性。
阻燃胶芯：采用UL94V-0阻燃等级PBT胶芯（黑色/蓝色可选），耐高温、绝缘性能优异。
多种安装方式：支持焊线式、90°插板、180°插板等多种安装方式。
锁紧方式：支持铆合锁紧或铁螺丝紧固，适配不同机械强度需求。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | DB9母头（9Pin） |
结构类型 | 高侧面（High-Profile） |
端子类型 | 冲压端子 / 车针端子（可选） |
镀层规格 | 半金（接触区镀金，焊脚镀锡）/ 全金（可选） |
额定电流 | 1.0A ~ 3.0A |
额定电压 | 250V ~ 300V DC |
接触电阻 | ≤20mΩ |
绝缘电阻 | ≥1000MΩ |
耐电压 | 1000V AC（1分钟） |
胶芯材质 | PBT / UL94V-0阻燃等级 |
胶芯颜色 | 黑色 / 蓝色（可选） |
外壳材质 | 金属铁壳 / 镀镍或镀锡 |
工作温度 | -40°C ~ +105°C |
插拔寿命 | ≥500次 |
▎结构特点
组件 | 功能说明 |
|---|---|
高侧面结构 | 适配特定PCB板间距与机箱高度要求 |
附针结构 | 增强PCB板固定强度与抗振性能 |
金属屏蔽外壳 | 有效屏蔽电磁干扰（EMI） |
镀金触点 | 抗氧化、耐腐蚀、确保信号稳定 |
▎应用领域
工业自动化控制（PLC、HMI人机界面、变频器）
串口通信设备（RS-232/RS-485接口）
数据采集系统（数据采集卡、信号采集模块）
医疗电子设备（监护仪、超声诊断仪）
测试测量仪器（示波器、信号发生器）
通信设备（路由器、交换机串口管理）
▎订购信息
型号 | 描述 |
|---|---|
DB9F-HP-AP-XX | DB9母头，高侧面附针系列，端子及镀层可选 |
可依据客户需求定制端子类型（冲针/车针）、镀层规格（半金/全金）、胶芯颜色（黑/蓝）、安装方式（焊线/插板）及锁紧方式。 |
