DR7.2 9公车针全金 90度折弯 插板 铆合
两排排布满足标准串口信号传输需求。7.2mm标准安装孔距；铆合锁紧机构增强板端固定与抗振性能。适用于工业控制、串口通信、数据采集及医疗设备等高可靠性场景。
技术规格
| 针数 | 9 Pin |
| 工作温度 | °C ~ °C |
产品详情

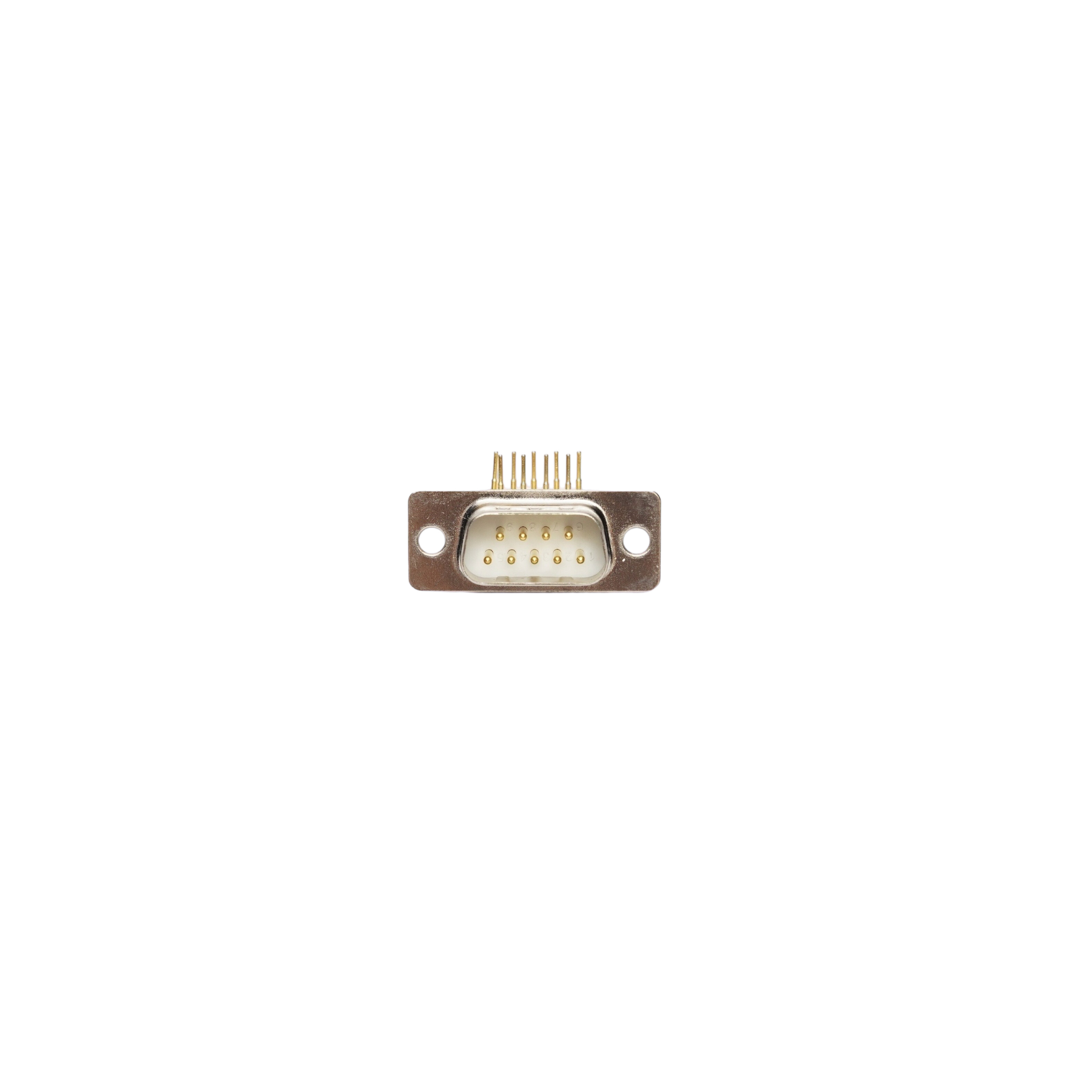

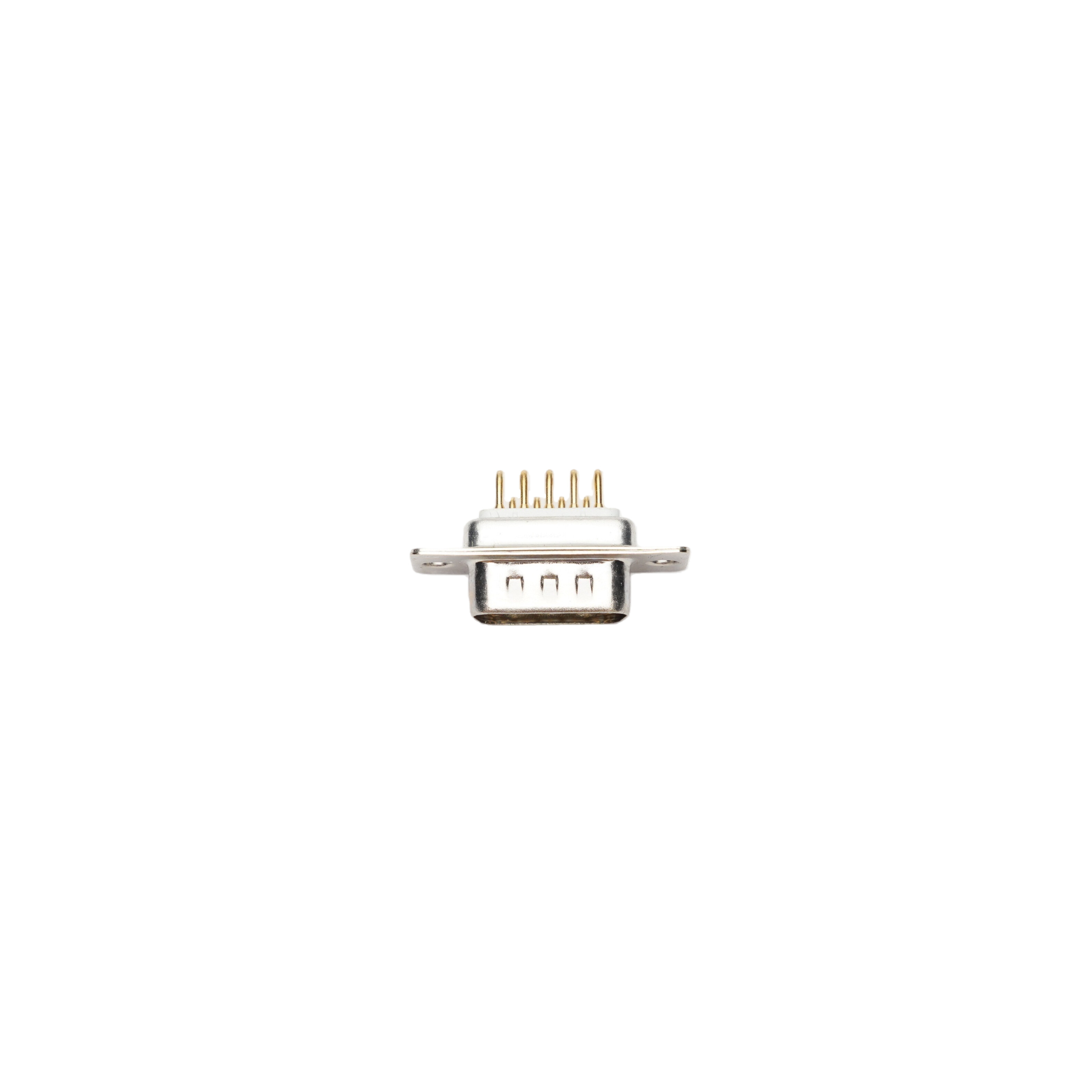

DR7.2 9公 车针全金 90度折弯 插板 铆合
▎产品概述
本产品为DR9 9Pin D-SUB公头连接器，采用两排排布设计，满足标准RS-232串口信号传输需求。精密车针端子搭配全金镀层工艺，确保低接触电阻与高插拔寿命。7.2mm标准安装孔距兼容主流机箱开孔规格，90°弯脚插板结构专为水平空间受限的PCB布局设计。铆合锁紧机构提供可靠的板端固定与抗振性能，适用于工业控制柜、串口通信设备、数据采集卡及医疗设备等标准DB9接口应用场景。
▎产品特性
两排标准排布：9Pin两排设计，满足标准RS-232串口信号传输需求。
车针精密端子：采用精密车削加工工艺，端子尺寸一致性好，圆度精度高，插拔力均匀，接触电阻低。
全金镀层：端子及触点全金镀层（镀金厚度可按要求定制1U"-30U"），抗氧化、耐腐蚀、耐插拔，确保长期使用信号稳定性。
90°弯脚插板：弯脚结构适配水平空间受限的PCB布局，焊接面与安装面垂直，便于机箱内部走线优化。
标准安装孔距：7.2mm安装孔距，兼容标准D-SUB面板开孔规格。
铆合锁紧机构：通过铆合工艺将连接器固定于PCB板面，提供额外机械支撑，抵抗插拔力及振动冲击，防止松脱。
金属屏蔽外壳：铁壳搭配镀镍工艺，有效屏蔽电磁干扰（EMI），提升信号完整性。
阻燃胶芯：采用UL94V-0阻燃等级PBT胶芯（黑色/白色可选），耐高温（+260°C回流焊兼容），确保电气绝缘性能。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | DR9公头（9Pin） |
排布方式 | 两排 |
安装孔距 | 7.2mm |
端子类型 | 车针（精密车削） |
镀层规格 | 全金镀层（1U"-30U"可定制） |
额定电流 | 5A |
额定电压 | 500V AC |
接触电阻 | ≤30mΩ |
绝缘电阻 | ≥3000MΩ（500V DC） |
耐电压 | 1000V AC（1分钟） |
安装方式 | 90°弯脚插板 |
锁紧方式 | 铆合锁紧 |
胶芯材质 | PBT / UL94V-0阻燃等级 |
胶芯颜色 | 黑色/白色可选 |
外壳材质 | 金属铁壳 / 镀镍 |
工作温度 | -55°C ~ +125°C |
插拔寿命 | ≥500次 |
焊接工艺 | 兼容波峰焊/手工焊接 |
▎结构特点
组件 | 功能说明 |
|---|---|
两排标准排布 | 9Pin两排设计，满足RS-232串口通信需求 |
车针端子 | 精密车削，低接触电阻，插拔力均匀，寿命长 |
全金镀层 | 抗氧化耐插拔，确保长期信号稳定性 |
90°弯脚引脚 | 适配水平空间受限的紧凑型PCB布局 |
7.2mm安装孔距 | 兼容标准D-SUB面板开孔规格 |
铆合锁紧 | 增强板端固定强度与抗振性能 |
金属屏蔽外壳 | 镀镍铁壳，有效屏蔽电磁干扰（EMI） |
阻燃胶芯 | PBT材质，UL94V-0阻燃等级，耐高温绝缘 |
▎应用领域
工业自动化控制（PLC、HMI人机界面、变频器串口通信）
串口通信设备（RS-232/RS-485接口）
数据采集系统（数据采集卡、信号采集模块）
医疗电子设备（监护仪、超声诊断仪）
测试测量仪器（示波器、信号发生器）
通信设备（路由器、交换机串口管理）
▎订购信息
型号 | 描述 |
|---|---|
DR9M-90-FG-7.2-RIVET | DR9公头，90°插板，车针全金，7.2mm孔距，铆合锁紧 |
可依据客户需求定制镀金厚度（1U"-30U"）、胶芯颜色（黑/白）、外壳镀层规格及锁紧方式。 |
