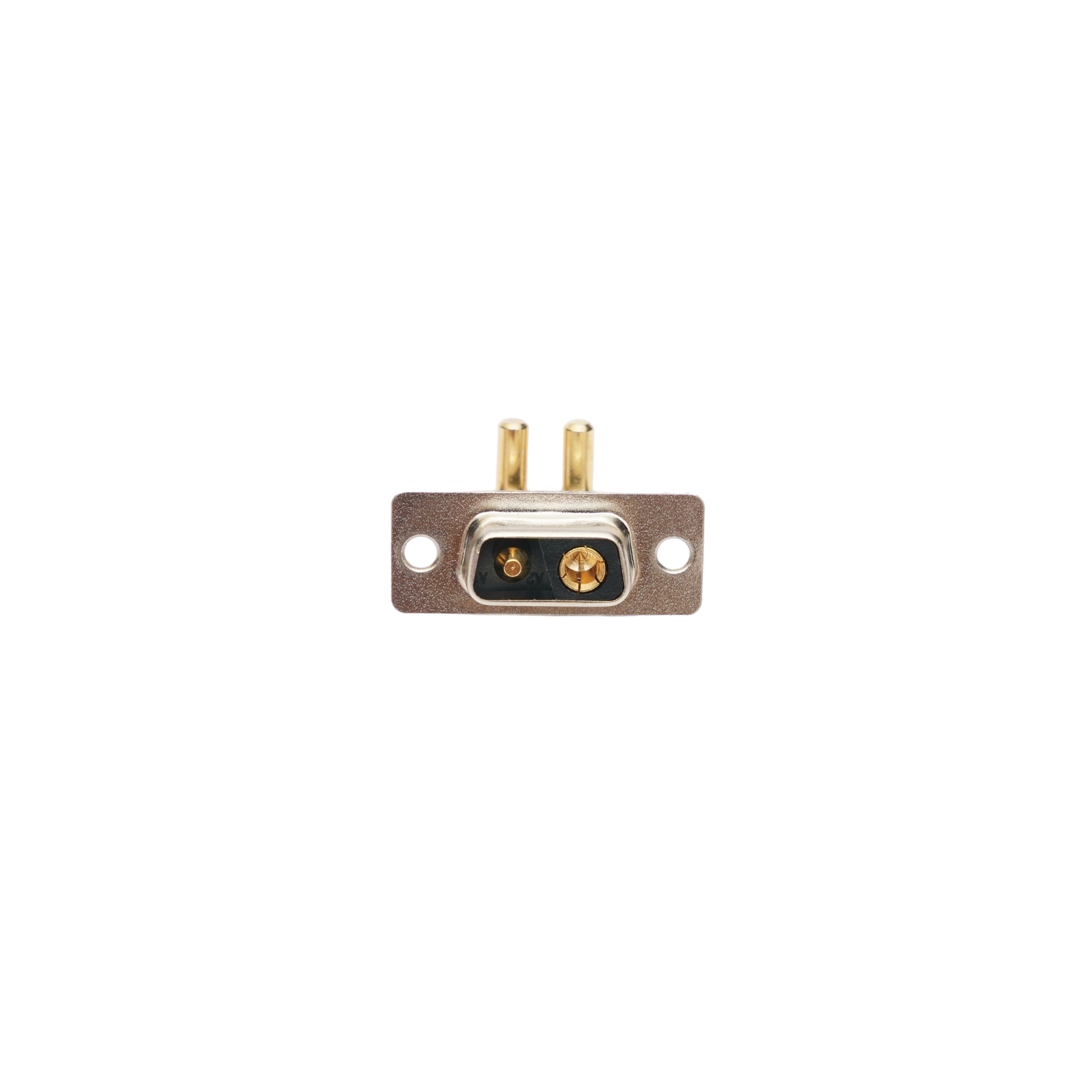

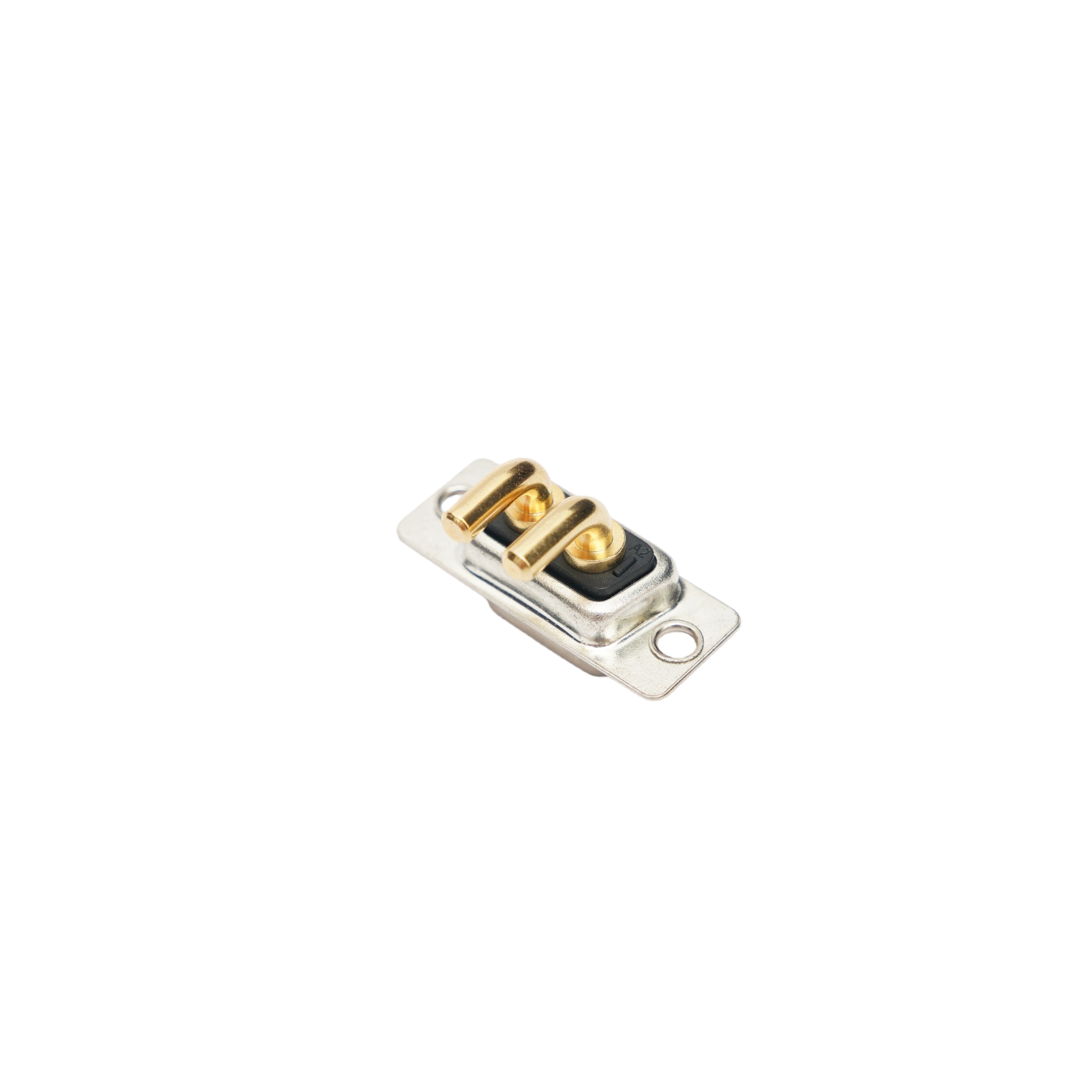

大电流2W2车针折弯 全金焊线式

▎产品概述

本产品为2W2大电流D-SUB连接器（公头/母头可选），采用2个大电流电源触点的纯电源/大电流布局，将高可靠电力传输集成于标准D-SUB外壳内，有效减少设备接口数量，提升系统集成度。精密车针端子搭配全金镀层工艺，确保低接触电阻与高插拔寿命。焊线式（Solder-Cup）结构便于现场手工焊接线缆，无需PCB板，灵活适配线缆组件；车针折弯工艺实现线缆出线方向优化，便于机箱内部走线布局。产品广泛应用于工业控制、通信设备、医疗仪器、航空航天等对高可靠电力传输有高要求的应用场景。

▎产品特性

• 纯大电流布局：2W2布局（2个大电流电源触点），在标准D-SUB外壳内实现高可靠电力传输，满足大电流供电需求。

• 车针精密端子：采用精密车削加工工艺，端子尺寸一致性好，圆度精度高，插拔力均匀。

• 全金镀层：端子及触点全金镀层（镀金厚度可按要求定制1U“-30U“），抗氧化、耐腐蚀、耐插拔，确保长期使用稳定性。

• 大电流承载能力：电流大小与针粗直接相关——直径1.7mm对应10A、直径2.8mm对应20A、直径3.2mm对应30A、直径3.75mm对应40A。

• 焊线折弯结构：焊线杯（Solder-Cup）设计便于线缆焊接，车针折弯工艺优化线缆出线方向，适合现场组装与批量生产。

• 金属屏蔽外壳：铁壳（SPCC）搭配镀镍工艺，过盐雾测试12H-48H，有效屏蔽电磁干扰（EMI）。

• 阻燃胶芯：采用PBT材质，UL94V-0阻燃等级，胶芯颜色黑色可选。

• 多种安装方式：支持焊线式、90°插板、180°插板等多种安装方式。

• 环保合规：符合RoHS环保标准。

▎技术规格

▎结构特点

▎应用领域

• 工业自动化控制：PLC、伺服驱动器、变频器、工业电源

• 通信设备：通信基站、天线控制系统、数据通信

• 医疗电子：医疗影像设备、监护仪器、医用器材

• 航空航天：高可靠性航空电子设备

• 汽车电子：车载控制系统、电动汽车充电设备

• 商业设备：电子办公系统、消费类电子产品
