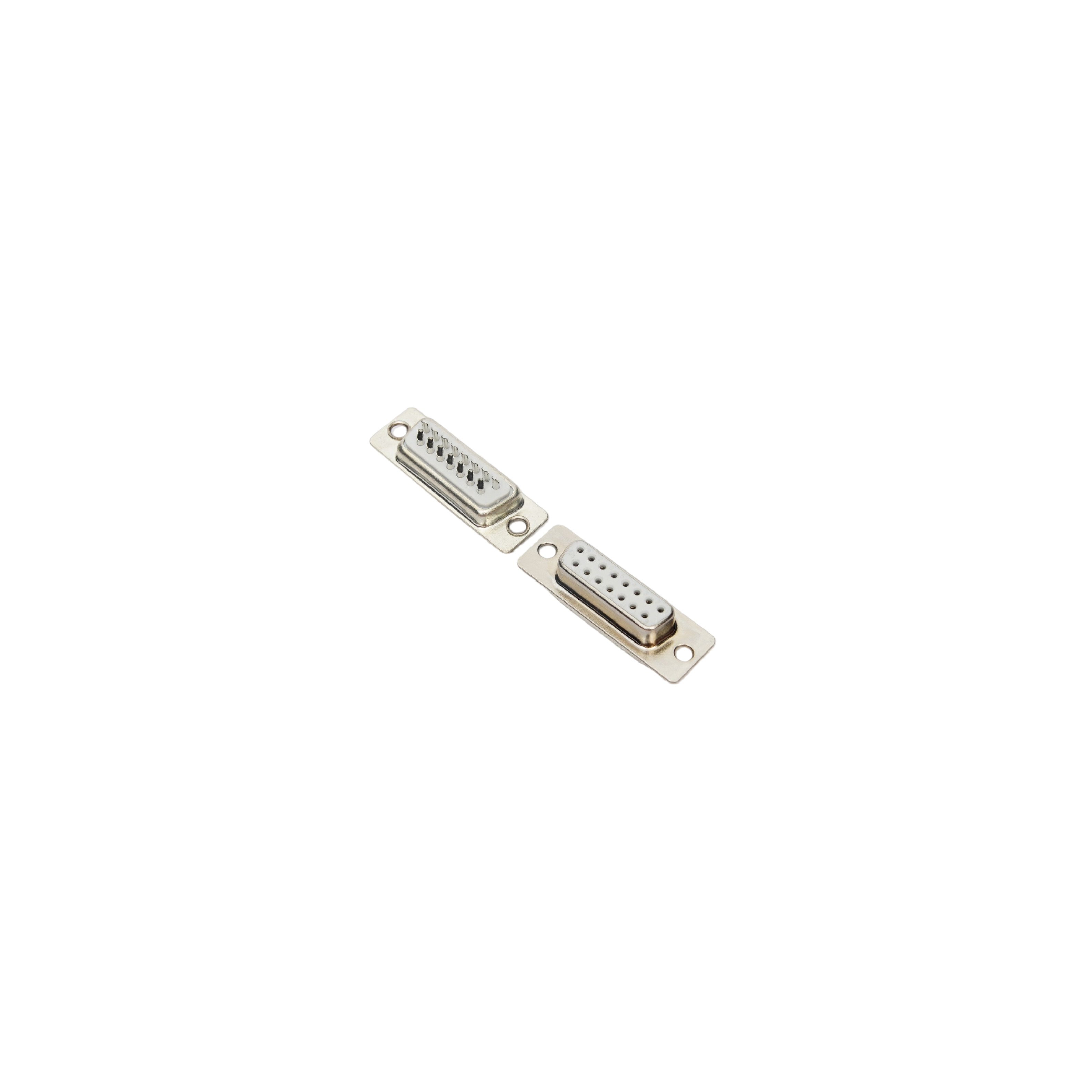

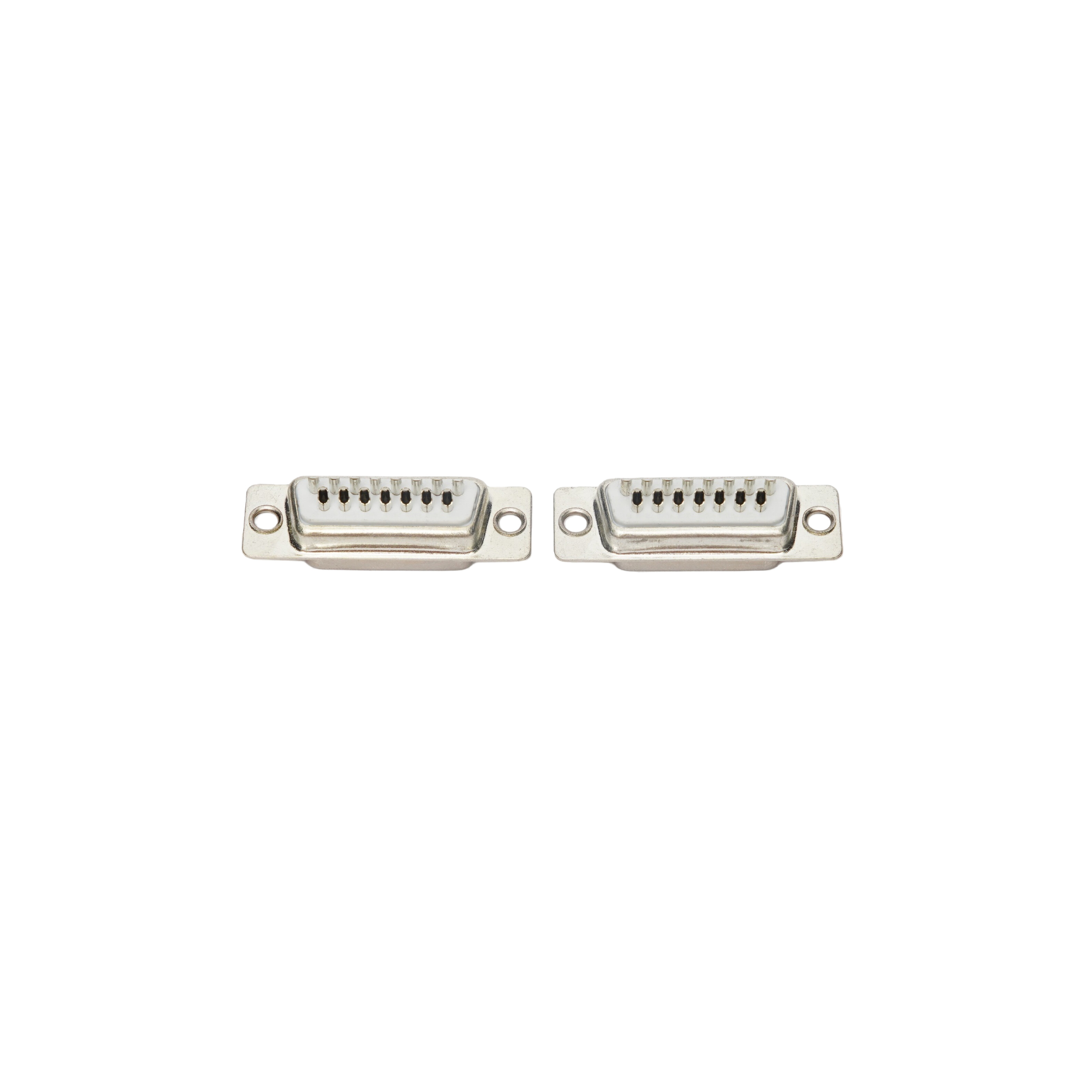

DB15母冲针传统焊线式 半金白胶 DB系列
▎产品概述
本产品为DB15 15Pin D-SUB母头连接器，采用高速冲压成型端子与半金镀层工艺，在保证可靠电气连接的同时有效控制成本，适合大批量商用及工业级应用。传统焊线式（Solder-Cup）结构便于现场手工焊接线缆，无需PCB板，灵活适配线缆组件。白色胶芯（PBT材质）满足特定设备外观或防错标识需求，适用于工业控制柜、通信设备背板、游戏外设、测试仪器及办公自动化设备等标准DB15接口场景。
▎产品特性
冲压精密端子：采用高速冲压成型工艺，端子尺寸一致性好，适合自动化装配，成本优势明显。
半金镀层：接触区镀金（镀金厚度可按要求定制），焊锡区镀锡（亮锡），兼顾信号传输可靠性与可焊性，性价比高。
焊线式结构：焊线杯（Solder-Cup）设计，便于线缆导线焊接，线径灵活，适合现场组装及维修。
白色胶芯：采用UL94V-0阻燃等级PBT白色胶芯，耐高温、绝缘性能优异，便于外观标识或防错识别。
金属屏蔽外壳：铁壳搭配亮锡镀层，有效屏蔽电磁干扰（EMI），保证信号完整性。
多种锁紧方式：支持铆合锁紧或铁螺丝紧固，适配不同机械强度及抗振需求。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | DB15母头（15Pin） |
端子类型 | 冲压端子（Stamped） |
镀层规格 | 半金（接触区镀金，焊脚亮锡） |
安装方式 | 焊线式（Solder-Cup） |
胶芯颜色 | 白色 |
胶芯材质 | PBT / UL94V-0阻燃等级 |
外壳材质 | 金属铁壳 / 亮锡镀层 |
锁紧方式 | 铆合锁紧 或 铁螺丝紧固（可选） |
额定电流 | 3A |
额定电压 | 250V AC/DC |
接触电阻 | ≤20mΩ |
绝缘电阻 | ≥1000MΩ |
耐电压 | 1000V AC（1分钟） |
工作温度 | -40°C ~ +105°C |
插拔寿命 | ≥500次 |
适用线径 | 22-28 AWG（依焊线杯尺寸） |
▎结构特点
组件 | 功能说明 |
|---|---|
焊线杯 | 便于线缆焊接，线径灵活，适合现场组装 |
冲压端子 | 成本优化，适合大批量生产 |
半金镀层 | 接触区镀金确保信号可靠，焊脚镀锡保证可焊性 |
白色胶芯 | 便于外观标识或防错识别 |
金属屏蔽壳 | 减少电磁干扰，保证信号完整性 |
▎应用领域
工业自动化控制（PLC、HMI人机界面、变频器）
通信设备（路由器、交换机串口管理）
游戏外设（游戏手柄、MIDI接口、摇杆）
测试测量仪器（数据采集卡、信号发生器）
商用办公设备（收银机、扫描仪、打印机）
医疗电子（监护仪、理疗设备）
▎订购信息
型号 | 描述 |
|---|---|
DB15F-ST-SG-WH | DB15母头，冲针半金，焊线式，白色胶芯 |
可依据客户需求定制镀金厚度、锁紧方式（铆合/螺丝）、外壳镀层及线径适配规格。 |
