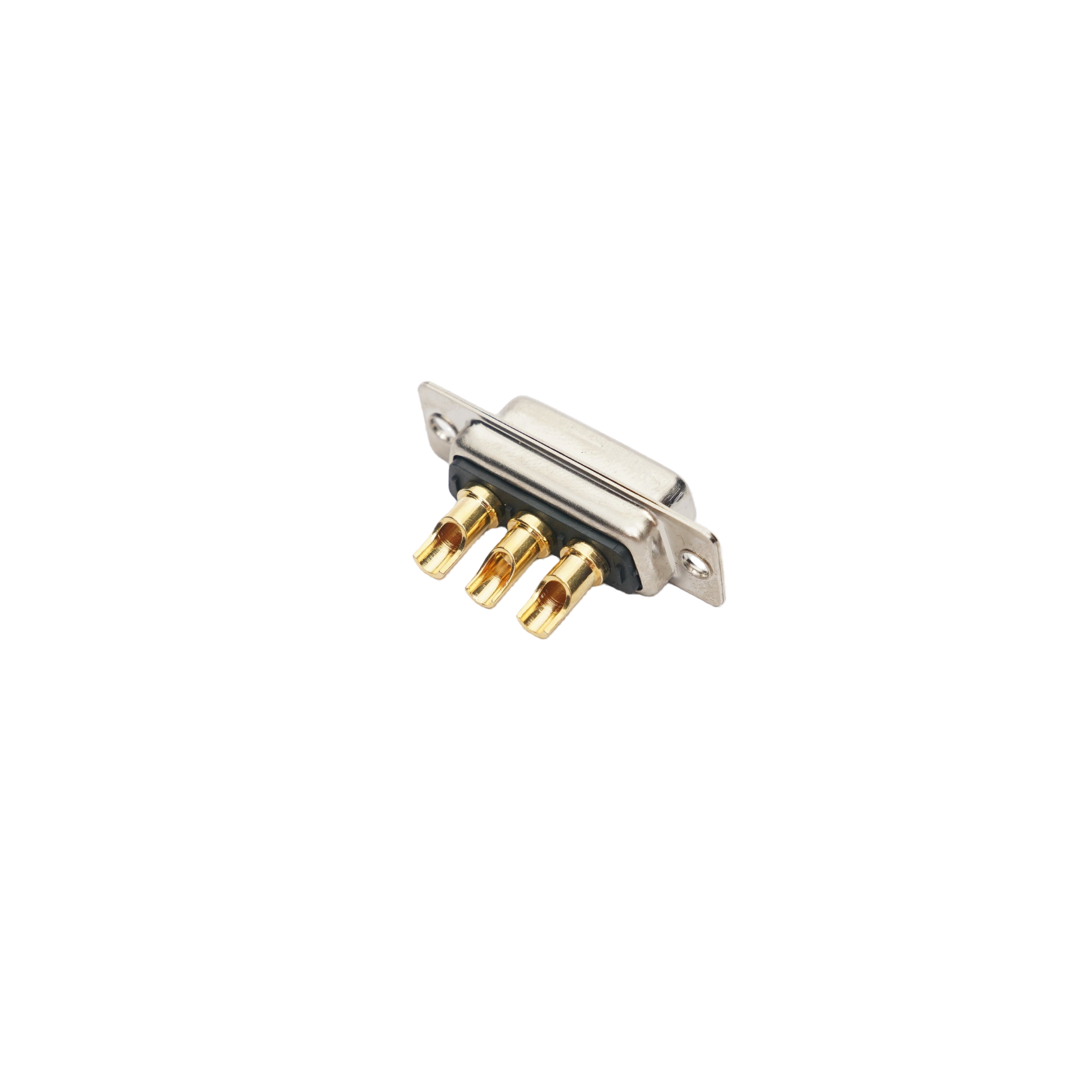

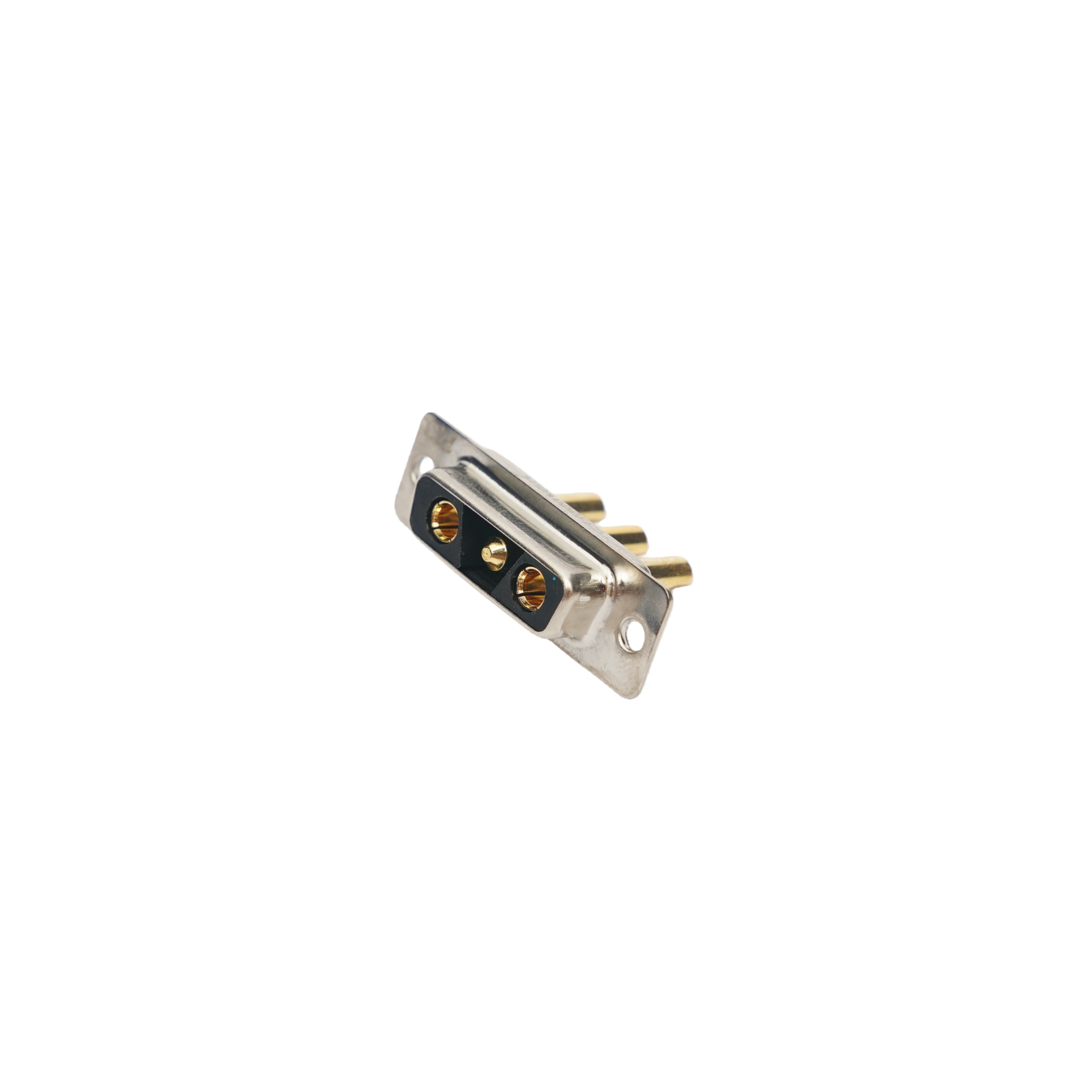

公母混装大电流3V3 车针全金焊线式

▎产品概述

本产品为3V3混合触点D-SUB连接器，采用公母混装的独特触点布局（1公2母或2公1母可选），将大电流电源触点集成于标准D-SUB外壳内，在单一连接器上同时实现电源输入与输出的双向传输功能，有效减少设备接口数量，提升系统集成度。精密车针（实心车削）端子搭配全金镀层工艺，确保低接触电阻与高插拔寿命。焊线式（Solder-Cup）结构便于现场手工焊接线缆，无需PCB板，灵活适配线缆组件。产品广泛适用于工业控制、电动车辆、医疗设备、航空航天等对高可靠电力传输有高要求的应用场景。

▎产品特性

• 公母混装设计：3V3布局采用1公2母或2公1母的混装触点排列，可在单一接口上同时实现电源输入与输出，简化设备布线，提升系统集成度。

• 车针精密端子：采用精密实心车削加工工艺，端子尺寸一致性好，圆度精度高，插拔力均匀，机械寿命长。公座采用实心镀金车针，母座采用片簧插孔，确保稳定可靠的电气连接。

• 全金镀层：端子及触点全金镀层（镀金厚度可达0.075μm），抗氧化、耐腐蚀、耐插拔，确保长期使用稳定性。

• 大电流承载能力：电流大小与针粗直接相关——直径1.7mm对应10A、直径2.8mm对应20A、直径3.2mm对应30A、直径3.75mm对应40A。额定电流10A、20A、30A、40A可选，满足工业级电力传输需求。

• 焊线式结构：焊线杯（Solder-Cup）设计，便于线缆导线焊接，线径灵活，适合现场组装与批量生产。

• 金属屏蔽外壳：铁壳（SPCC）搭配镀镍工艺，有效屏蔽电磁干扰（EMI），提升信号完整性。

• 阻燃胶芯：采用PBT+30%玻纤增强材质，UL94V-0阻燃等级，适应温度范围-55°C至+125°C，耐高温、绝缘性能优异。

• 环保合规：符合RoHS环保标准。

▎技术规格

▎结构特点

▎应用领域

• 工业自动化控制：PLC、伺服驱动器、工业电源、机器人

• 电动车辆：电动扭扭车、平衡车、智能电动车、充电设备

• 通信设备：通信基站、数据通信、移动通信

• 医疗电子：医疗影像设备、监护仪器、医用器材

• 航空航天：高可靠性航空电子设备、军工设备

• 商业设备：机顶盒、控制设备和能源仪表

• 电源分配系统：电源模块、电源逆变器、电力系统

▎订购信息
