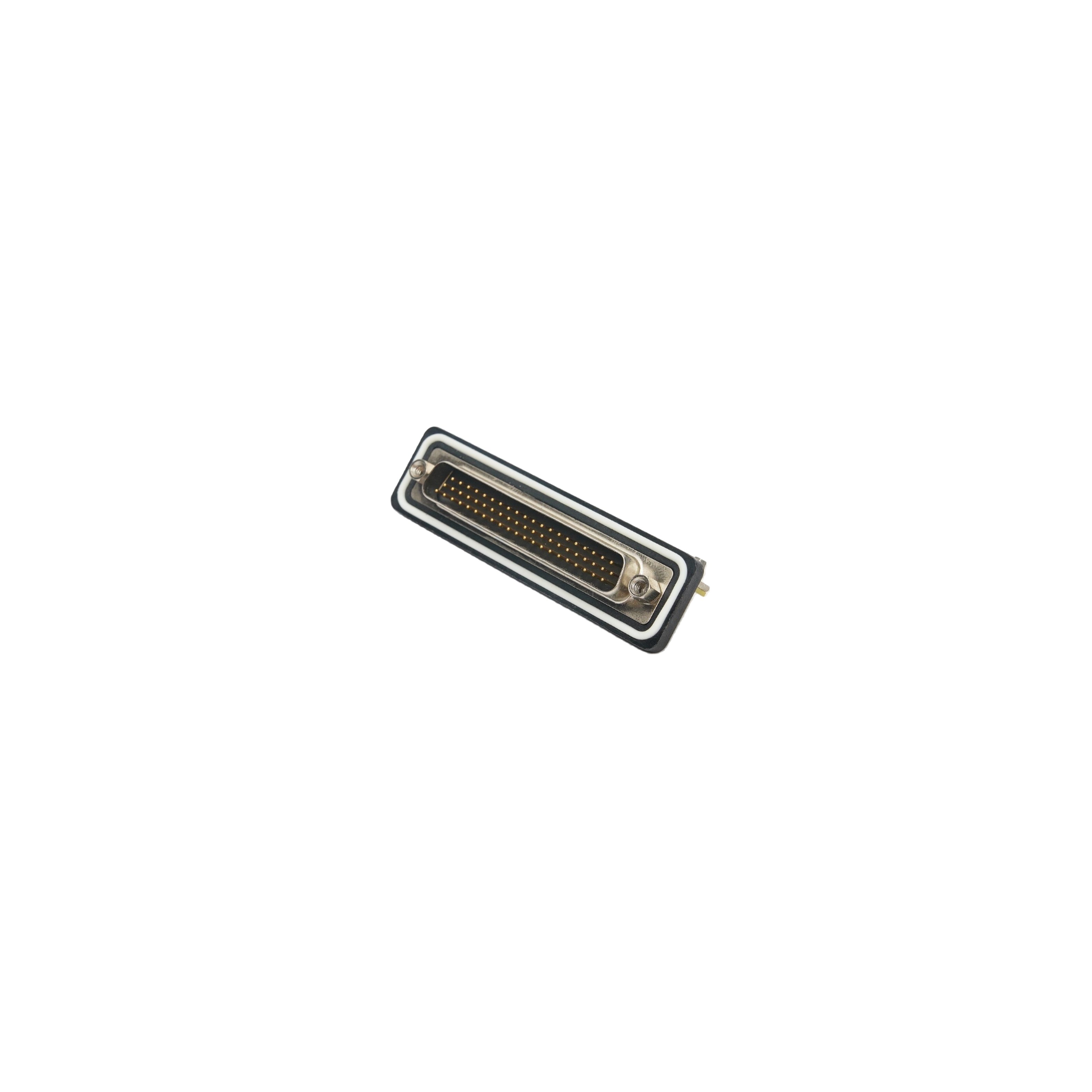

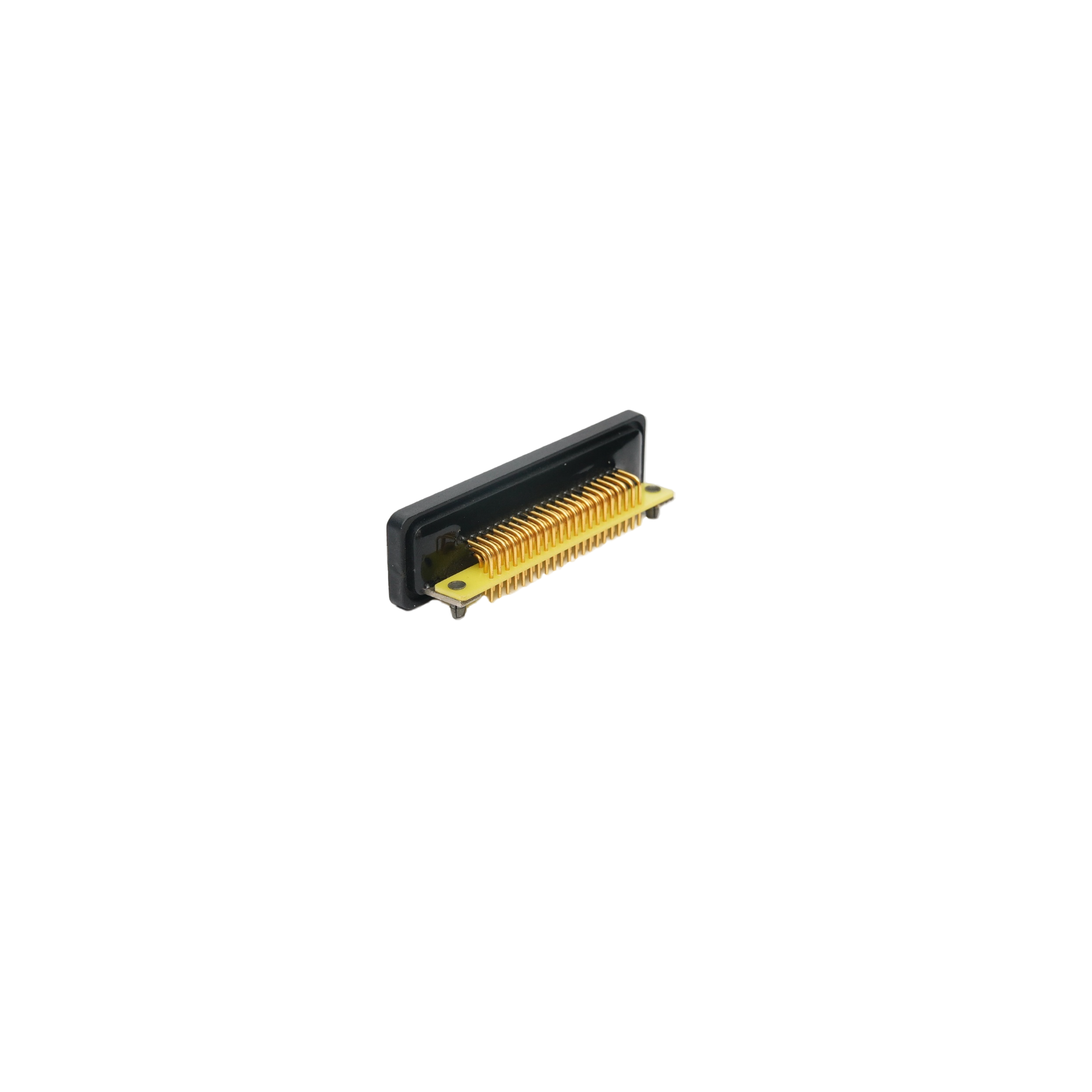

HDB62高密度车针公头连接器 焊线 全金防水系列
HDB62高密度62Pin公头连接器，车针精密端子搭配全金镀层，单针承载大电流，焊线式安装便于现场布线，防水系列设计有效抵御潮湿与粉尘侵蚀，适用于工业电源、通信基站及户外设备高可靠性连接。
技术规格
| 针数 | 62 Pin |
| 额定电流 | 5 A |
| 额定电压 | 500 V |
| 工作温度 | -55°C ~ 105°C |
产品详情
大电流HDB62公 焊线 车针 全金 防水系列
▎产品概述
本产品为HDB62高密度62Pin公头D-SUB连接器，采用精密车针端子与全金镀层工艺，确保大电流稳定传输与高插拔寿命。焊线式安装结构便于现场布线作业，防水系列设计提供卓越的环境防护性能，适用于工业电源系统、通信基站、户外显示屏及军工航天等对可靠性与环境耐受性要求极高的应用场景。
▎产品特性
高密度大电流：62Pin紧凑三排排布，在标准D-SUB外壳尺寸内实现多信号与大电流并行传输。
车针精密端子：采用精密车削加工工艺，端子尺寸一致性好，接触电阻极低，载流能力强。
全金镀层：端子及触点采用全金镀层工艺，抗氧化、耐腐蚀、耐插拔，确保长期使用信号稳定性。
焊线式安装：焊线式（Solder-Cup）结构，便于现场手工焊接布线，无需PCB板，灵活适配线缆组件。
防水系列设计：配备防水密封圈及结构优化，防护等级可达IP67（具体依型号），有效抵御潮湿、粉尘及短期浸水。
金属屏蔽外壳：铁壳搭配全金或亮锡镀层，有效屏蔽电磁干扰（EMI），提升信号完整性。
阻燃胶芯：采用UL94V-0阻燃等级黑色胶芯，耐高温、耐老化，确保电气绝缘性能。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | HDB62公头（高密度62Pin） |
端子类型 | 车针（精密车削） |
镀层规格 | 全金镀层（端子及触点） |
安装方式 | 焊线式（Solder-Cup） |
防水等级 | IP67（选配，依具体型号） |
胶芯颜色 | 黑色 |
胶芯材质 | PBT / UL94V-0阻燃等级 |
外壳材质 | 金属铁壳 / 镀层可选（全金/亮锡） |
锁紧方式 | 螺丝紧固 / 铆合锁紧 |
额定电流 | 5A（依端子规格） |
额定电压 | 500V AC/DC |
接触电阻 | ≤30mΩ |
绝缘电阻 | ≥3000MΩ |
耐电压 | 1500V AC（1分钟） |
工作温度 | -55°C ~ +105°C |
插拔寿命 | ≥1000次 |
▎应用领域
工业电源设备（大功率电源模块、UPS不间断电源）
通信基站（RRU远端射频单元、天线控制系统）
户外LED显示屏（信号与电力混合传输）
军工航天（高可靠性航空插头替代方案）
医疗电子（高端影像设备、治疗仪器）
轨道交通（列车控制系统、信号采集）
▎订购信息
型号 | 描述 |
|---|---|
HDB62M-HC-SC-FG-WP | HDB62公头，大电流车针，全金镀层，焊线式，防水系列 |
可依据客户需求定制线缆长度、防水等级（IP65/IP67）、外壳镀层规格及锁紧方式。 |
