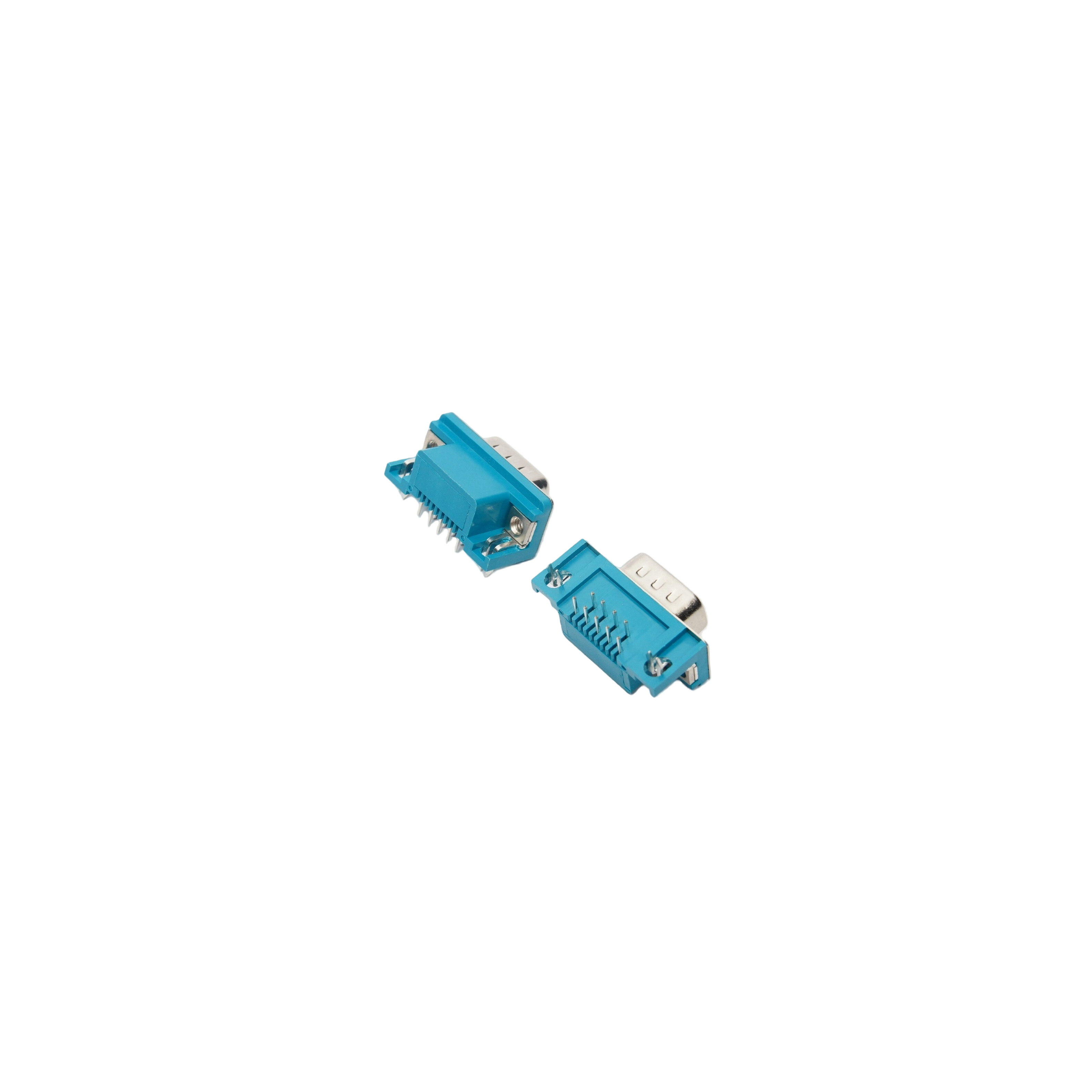

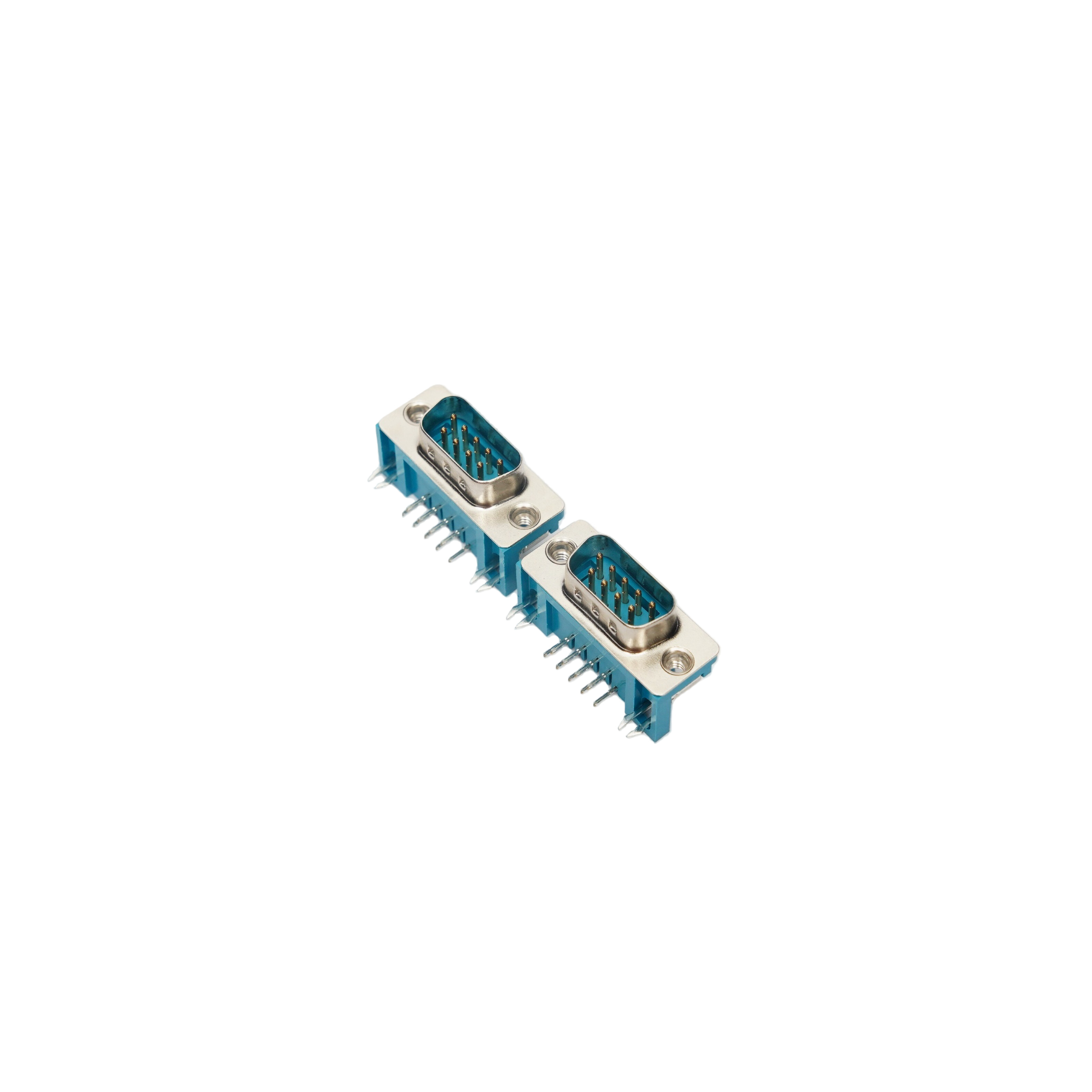

DR9公 7.2系列 绿胶
9Pin D-SUB公头连接器，7.2mm标准安装孔距兼容主流面板开孔规格，绿色胶芯便于多接口设备中快速识别与防错插，适用于工业控制、串口通信、数据采集及医疗设备等标准DB9接口连接场景。
技术规格
| 针数 | 9 Pin |
| 工作温度 | °C ~ °C |
产品详情
DR9公 7.2系列 绿胶
▎产品概述
本产品为DR9 9Pin D-SUB公头连接器，采用7.2mm标准安装孔距，兼容主流机箱面板开孔规格。绿色胶芯设计便于在多接口设备中快速识别与防错插，提升装配与维护效率。产品提供冲压端子与车针端子两种选项，镀层可选手，灵活适配不同应用场景的成本与可靠性需求。适用于工业控制、串口通信、数据采集及医疗设备等标准DB9接口连接。
▎产品特性
7.2mm标准安装孔距：兼容主流D-SUB面板开孔规格，安装便捷，无需额外改装。
绿色胶芯：便于在多接口设备中快速识别，有效防止错插，提升装配与维护效率。
端子选项：提供冲压端子（经济型）与车针端子（高可靠性）两种选择，灵活适配不同需求。
镀层选项：支持半金（接触区镀金，焊脚镀锡）与全金镀层，兼顾信号完整性与成本优化。
金属屏蔽外壳：铁壳搭配镀镍或镀锡工艺，有效屏蔽电磁干扰（EMI），保证信号完整性。
阻燃胶芯：采用UL94V-0阻燃等级PBT绿色胶芯，耐高温、绝缘性能优异。
多种安装方式：支持焊线式、90°插板、180°插板等多种安装方式。
锁紧方式：支持铆合锁紧或铁螺丝紧固，适配不同机械强度需求。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | DR9公头（9Pin） |
安装孔距 | 7.2mm |
端子类型 | 冲压端子 / 车针端子（可选） |
镀层规格 | 半金（接触区镀金，焊脚镀锡）/ 全金（可选） |
额定电流 | 3A ~ 5A |
额定电压 | 250V AC/DC |
接触电阻 | ≤20mΩ（冲针）/ ≤10mΩ（车针） |
绝缘电阻 | ≥1000MΩ |
耐电压 | 1000V AC（1分钟） |
胶芯材质 | PBT / UL94V-0阻燃等级 |
胶芯颜色 | 绿色 |
外壳材质 | 金属铁壳 / 镀镍或镀锡 |
工作温度 | -40°C ~ +105°C |
插拔寿命 | ≥500次 |
▎结构特点
组件 | 功能说明 |
|---|---|
绿色胶芯 | 便于多接口设备快速识别与防错插 |
7.2mm安装孔距 | 兼容主流面板开孔规格 |
金属屏蔽外壳 | 有效屏蔽电磁干扰（EMI） |
镀金触点 | 抗氧化、耐腐蚀、确保信号稳定 |
▎应用领域
工业自动化控制（PLC、HMI人机界面、变频器）
串口通信设备（RS-232/RS-485接口）
数据采集系统（数据采集卡、信号采集模块）
医疗电子设备（监护仪、超声诊断仪）
测试测量仪器（示波器、信号发生器）
通信设备（路由器、交换机串口管理）
▎订购信息
型号 | 描述 |
|---|---|
DR9M-7.2-GRN-XX | DR9公头，7.2mm孔距，绿色胶芯，端子及镀层可选 |
可依据客户需求定制端子类型（冲针/车针）、镀层规格（半金/全金）、安装方式（焊线/插板）及锁紧方式。 |
