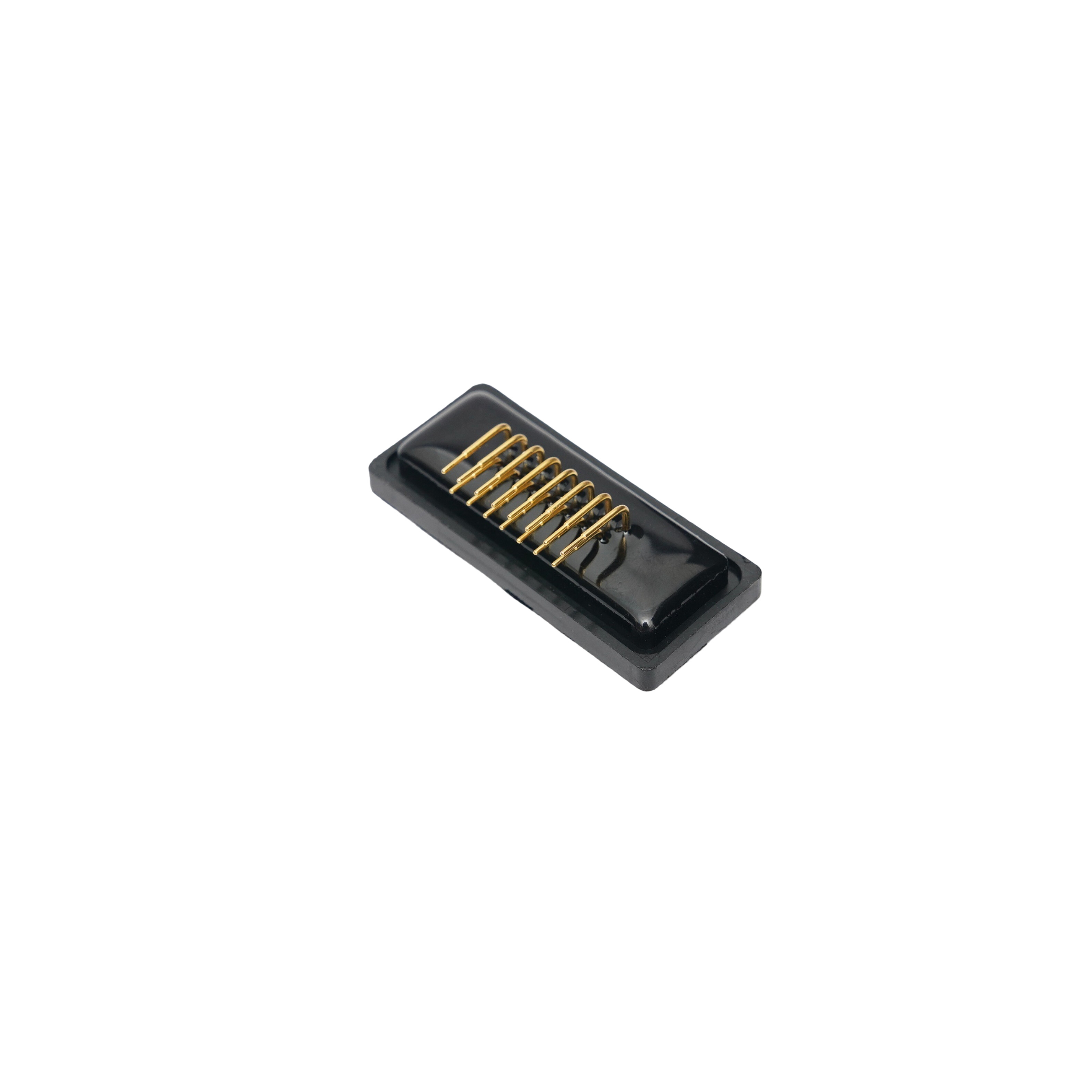

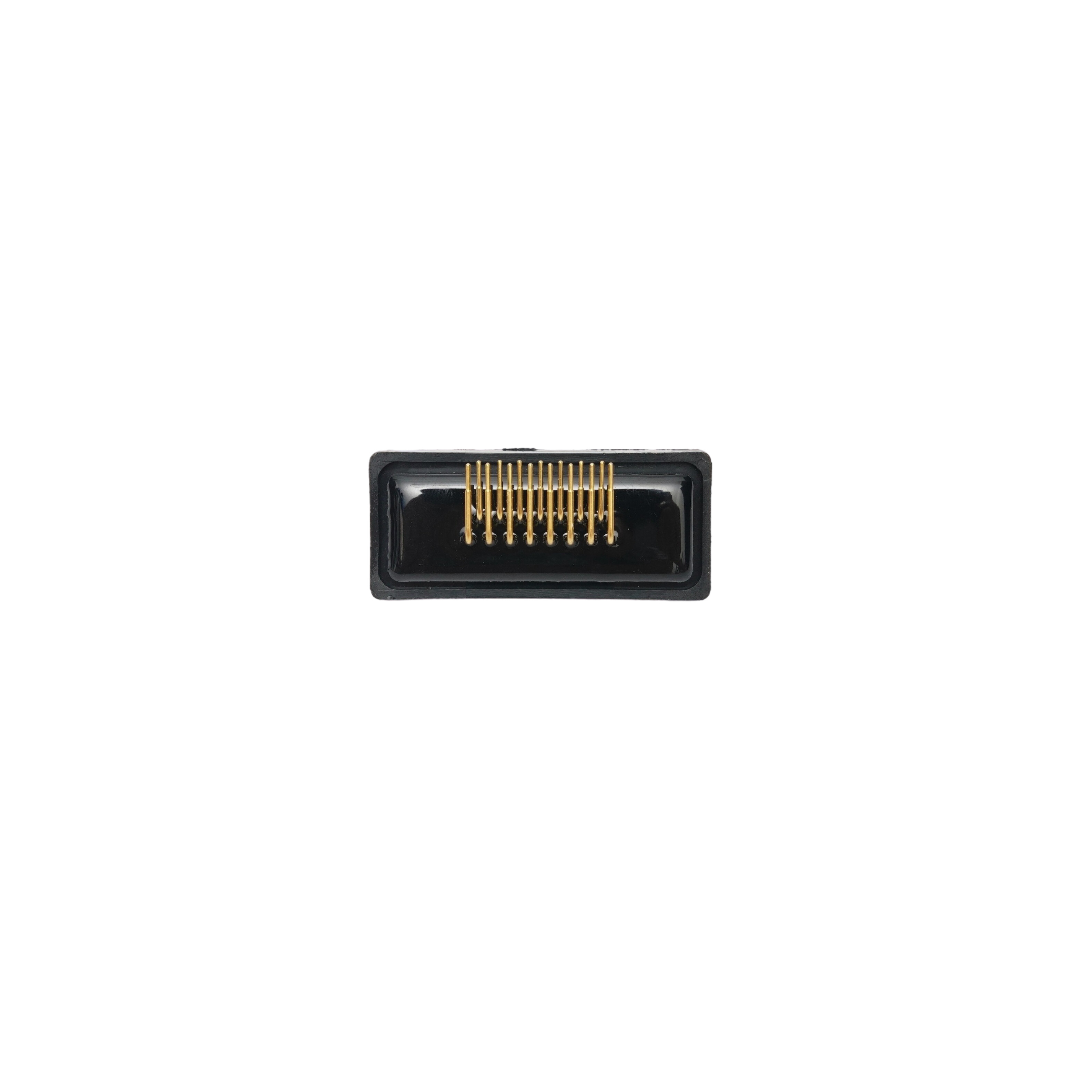

DR15公 插板折弯 车针 全金 防水系列

▎产品概述

本产品为DR15 15Pin D-SUB公头连接器，采用三排高密度排布，在标准D-SUB外壳尺寸内实现多信号并行传输。精密车针端子搭配全金镀层工艺，确保低接触电阻与高插拔寿命。焊线式（Solder-Cup）结构便于现场手工焊接线缆，无需PCB板，灵活适配线缆组件；“焊线折弯”工艺实现线缆出线方向优化，便于机箱内部走线布局。防水系列设计配备密封结构，防护等级可达IP67，有效抵御潮湿、粉尘及短期浸水。适用于工业控制柜、户外通信设备、医疗仪器及测试测量等对可靠性与环境耐受性有高要求的应用场景。

▎产品特性

• 三排高密度排布：15Pin三排设计，在标准外壳尺寸内实现高密度信号传输，节省设备面板空间。

• 车针精密端子：采用精密车削加工工艺，端子尺寸一致性好，圆度精度高，插拔力均匀，接触阻抗低至25mΩ。

• 全金镀层：端子及触点全金镀层（镀金厚度可按要求定制1U"-30U"），抗氧化、耐腐蚀、耐插拔，确保长期使用信号稳定性。

• 焊线式结构：焊线杯（Solder-Cup）设计，便于线缆导线焊接，线径灵活，适合现场组装与批量生产。

• 焊线折弯工艺：线缆出线方向经折弯优化，便于机箱内部走线布局，适配紧凑型设备空间。

• 防水系列设计：配备防水密封结构，防护等级可达IP67（防尘、防水），界面密封确保即使在浸水时也能保持功效。

• 金属屏蔽外壳：铁壳搭配前镍后锡镀层（盐雾24H），有效屏蔽电磁干扰（EMI），提升信号完整性。

• 阻燃胶芯：采用UL94V-0阻燃等级PBT胶芯（黑色，可选绿色/白色），加纤30%玻纤增强，耐高温、绝缘性能优异。

▎技术规格

▎结构特点

▎应用领域

• 工业自动化控制：PLC、HMI人机界面、变频器串口通信

• 户外通信设备：通信基站、天线控制系统、户外LED显示屏

• 医疗电子：医疗影像设备、监护仪器、诊断设备

• 测试测量：数据采集卡、信号发生器、示波器

• 军工/航天：高可靠性航空电子设备、地面测试系统

• 轨道交通：列车控制系统、信号采集设备

▎订购信息
