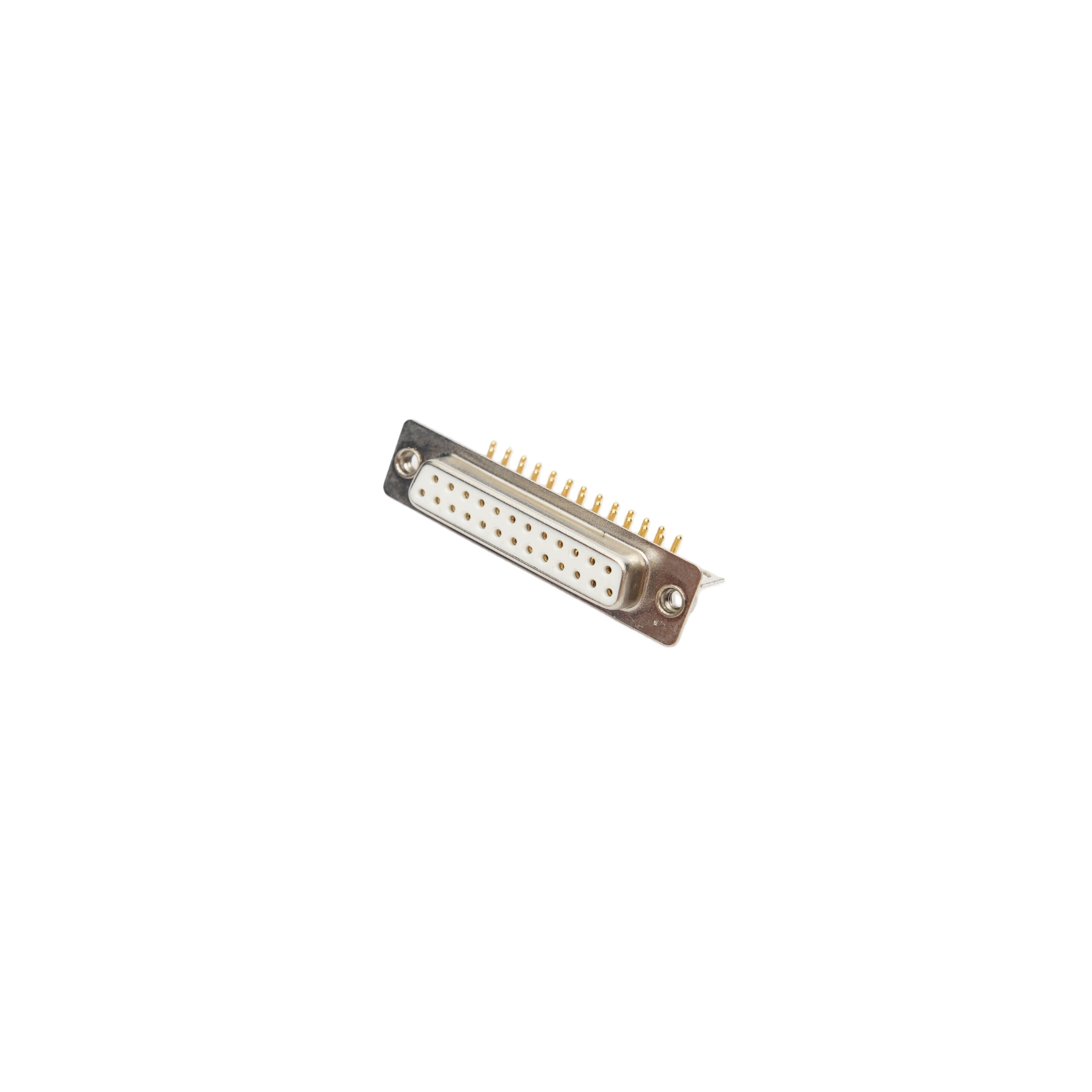

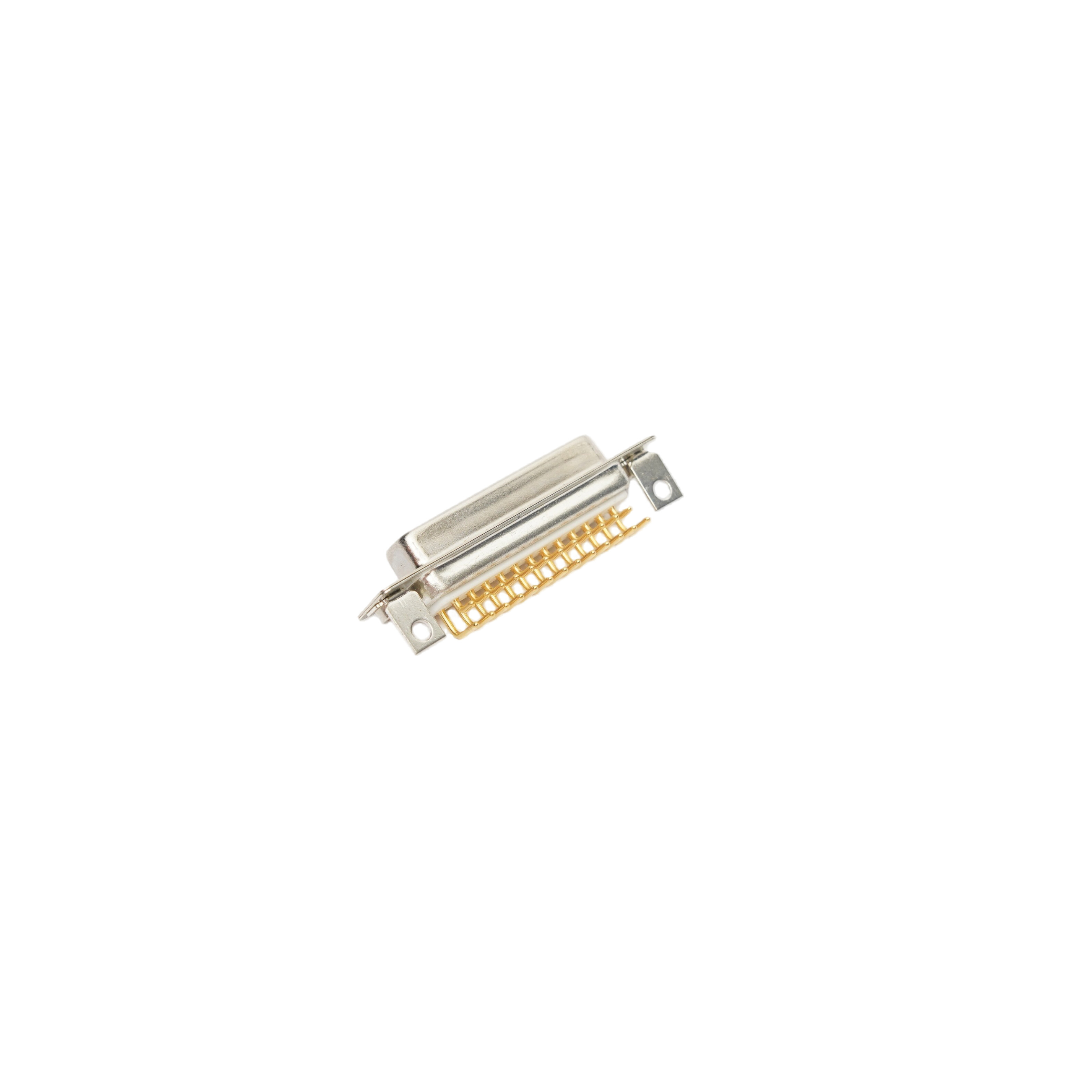

DR25母车针全金90°折弯 铆L片 空心螺母
25Pin D-SUB母头连接器，精密车针端子搭配全金镀层，确保低接触电阻与耐插拔抗氧化。90°折弯插板结构适配水平空间受限的PCB布局，铆L片与空心螺母双重锁紧机构增强板端固定与抗振性能。适用于工业控制、通信设备、测试仪器及医疗设备等高可靠性场景。
技术规格
| 针数 | 25 Pin |
| 工作温度 | °C ~ °C |
产品详情
DR25母车针全金90°折弯 铆L片 空心螺母
▎产品概述
本产品为DR25 25Pin D-SUB母头连接器，采用精密车针端子与全金镀层工艺，确保低接触电阻与高插拔寿命。90°折弯插板结构专为水平空间受限的PCB布局设计，铆L片与空心螺母双重锁紧机构提供卓越的板端固定与抗振性能。产品广泛适用于工业控制柜、通信基站、测试测量仪器及医疗设备等高可靠性应用场景。
▎产品特性
车针精密端子：采用精密车削加工工艺，端子尺寸一致性好，圆度精度高，插拔力均匀，接触电阻低至10mΩ。
全金镀层：端子及触点全金镀层（镀金厚度可按要求定制），抗氧化、耐腐蚀、耐插拔，确保长期使用信号稳定性。
90°折弯插板：引脚90°折弯设计，适配水平空间受限的PCB布局，焊接面与安装面垂直，便于机箱内部走线优化。
铆L片锁紧：铆合L型金属片固定于PCB板面，提供额外机械支撑，抵抗插拔力及振动冲击。
空心螺母锁紧：配备空心锁紧螺母，配合面板螺丝实现刚性固定，螺母中空设计便于螺丝穿入，确保连接器与面板结合紧密不松脱。
金属屏蔽外壳：铁壳搭配全金或亮锡镀层，有效屏蔽电磁干扰（EMI），提升信号完整性。
阻燃胶芯：采用UL94V-0阻燃等级PBT胶芯（黑色，可定制），耐高温（+260°C回流焊兼容），确保电气绝缘性能。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | DR25母头（25Pin） |
端子类型 | 车针（精密车削） |
镀层规格 | 全金镀层（镀金厚度可定制） |
额定电流 | 5A |
额定电压 | 250V AC/DC |
接触电阻 | ≤10mΩ |
绝缘电阻 | ≥5000MΩ |
耐电压 | 1000V AC（1分钟） |
安装方式 | 90°折弯插板 |
锁紧方式 | 铆L片 + 空心螺母双重锁紧 |
胶芯材质 | PBT / UL94V-0阻燃等级 |
胶芯颜色 | 黑色（可定制） |
外壳材质 | 金属铁壳 / 全金或亮锡镀层 |
工作温度 | -55°C ~ +125°C |
插拔寿命 | ≥1000次 |
盐雾测试 | 12H - 24H |
焊接工艺 | 兼容回流焊/波峰焊 |
▎结构特点
组件 | 功能说明 |
|---|---|
车针端子 | 精密车削，低接触电阻，插拔力均匀，寿命长 |
全金镀层 | 抗氧化耐插拔，确保长期信号稳定性 |
90°折弯引脚 | 适配水平空间受限的紧凑型PCB布局 |
铆L片 | 铆合固定于PCB板面，提供额外机械支撑，抵抗插拔力及振动冲击 |
空心螺母 | 配合面板螺丝实现刚性固定，螺母中空便于螺丝穿入，防松脱 |
金属屏蔽外壳 | 铁壳镀层，有效屏蔽电磁干扰（EMI） |
阻燃胶芯 | PBT材质，UL94V-0阻燃等级，耐高温绝缘 |
▎应用领域
工业自动化控制（PLC、HMI人机界面、伺服驱动器）
通信设备（通信基站、路由器、交换机背板）
测试测量仪器（数据采集卡、信号发生器、频谱分析仪）
医疗电子设备（高端影像设备、监护仪器）
军工航天（高可靠性航空电子设备、地面测试系统）
服务器/数据中心（服务器背板、存储设备）
▎订购信息
型号 | 描述 |
|---|---|
DR25F-90-FG-LN-HN | DR25母头，90°折弯插板，车针全金，铆L片+空心螺母 |
可依据客户需求定制镀金厚度、胶芯颜色、外壳镀层规格及锁紧方式。 |
