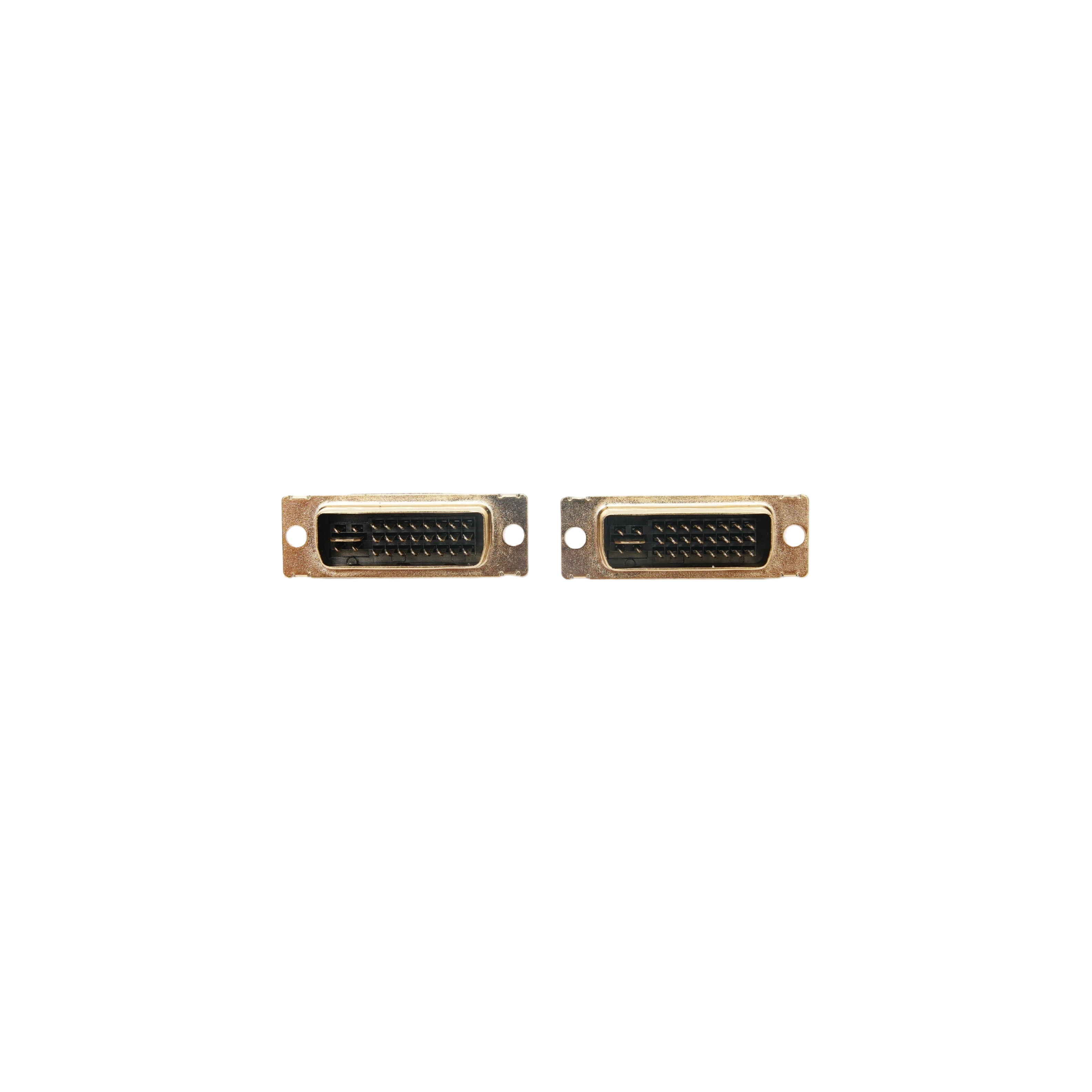

DVI24+5焊线公头 手工焊/自动焊
▎产品概述
本产品为DVI-I 24+5焊线式公头连接器，采用24+5 Pin全引脚设计（共29针），支持DVI-I数字与模拟信号同步传输，兼容VGA信号转接。焊线式（Solder Type）结构适配手工焊与自动焊工艺，便于线缆组装与定制。镀金触点确保低接触电阻与高插拔寿命，适用于电脑显卡、显示器、投影仪、工业显示设备等DVI接口线缆场景。
▎产品特性
DVI-I全兼容：24+5 Pin设计，同时支持数字信号（DVI-D）与模拟信号（VGA），通过转接头可直连VGA设备。
焊线式结构：焊线杯（Solder-Cup）设计，适配手工焊与自动焊工艺，线缆连接牢固可靠，便于现场组装与批量生产。
镀金触点：接触区选择性镀金（镀金厚度可按要求定制），抗氧化、耐腐蚀、耐插拔，接触阻抗≤30mΩ。
金属屏蔽外壳：铁壳镀镍（可选镀金），有效屏蔽电磁干扰（EMI），保证信号传输完整性。
阻燃胶芯：采用PBT热塑性塑料，UL94V-0阻燃等级，耐高温、绝缘性能优异。
宽温工作：支持-40℃~+105℃工作温度范围。
环保合规：符合RoHS 2.0环保标准。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | DVI-I 24+5（29 Pin） |
引脚排布 | 三排端子 |
端子材质 | 铜合金（C2680等） |
镀层规格 | 选择性镀金（接触区镀金，焊脚镀锡） |
额定电流 | 1A |
接触电阻 | ≤30mΩ |
绝缘电阻 | ≥1000MΩ |
耐电压 | 500V AC（1分钟） |
塑胶材质 | PBT热塑性塑料，UL94V-0阻燃等级 |
塑胶颜色 | 白色 / 黑色 / 象牙白（可选） |
外壳材质 | 铁材（SPCC），镀镍（可选镀金） |
工作温度 | -40℃ ~ +105℃ |
安装方式 | 焊线式（Solder-Cup） |
焊接工艺 | 手工焊 / 自动焊 |
环保标准 | RoHS 2.0 符合 |
▎结构特点
组件 | 功能说明 |
|---|---|
焊线杯 | 便于线缆焊接，适配手工焊与自动焊工艺 |
24+5三排端子 | 29Pin全引脚，支持数字与模拟信号同步传输 |
镀金触点 | 低接触电阻，抗氧化耐插拔 |
金属屏蔽壳 | 铁壳镀镍，有效屏蔽电磁干扰 |
阻燃胶芯 | PBT材质，UL94V-0阻燃等级 |
▎应用领域
电脑/显卡：独立显卡DVI输出接口，连接显示器
显示器/投影仪：DVI信号输入，高清视频传输
工业显示设备：工控机、医疗影像设备DVI接口
线缆定制：DVI转DVI、DVI转VGA等各类转接线/延长线
安防监控：DVR/NVR设备视频信号传输
测试测量：视频信号发生器、频谱分析仪DVI接口
▎订购信息
型号 | 描述 |
|---|---|
DVI-24+5-M-SOLDER-XX | DVI-I 24+5焊线公头，胶芯颜色可选（白/黑/象牙白），外壳镀层可选（镍/金） |
可依据客户需求定制镀金厚度、胶芯颜色、外壳镀层规格及适用线径。 |
