HDR15母对母 车针全金90° 插板系列
两端均为HDR15 15Pin D-SUB母头，适用于DB15接口设备间的串口信号转接与延长。精密车针端子搭配全金镀层，确保低接触电阻与耐插拔抗氧化，满足工业控制、通信设备、医疗仪器等标准DB15接口连接需求。
技术规格
| 针数 | 15 Pin |
| 工作温度 | °C ~ °C |
产品详情

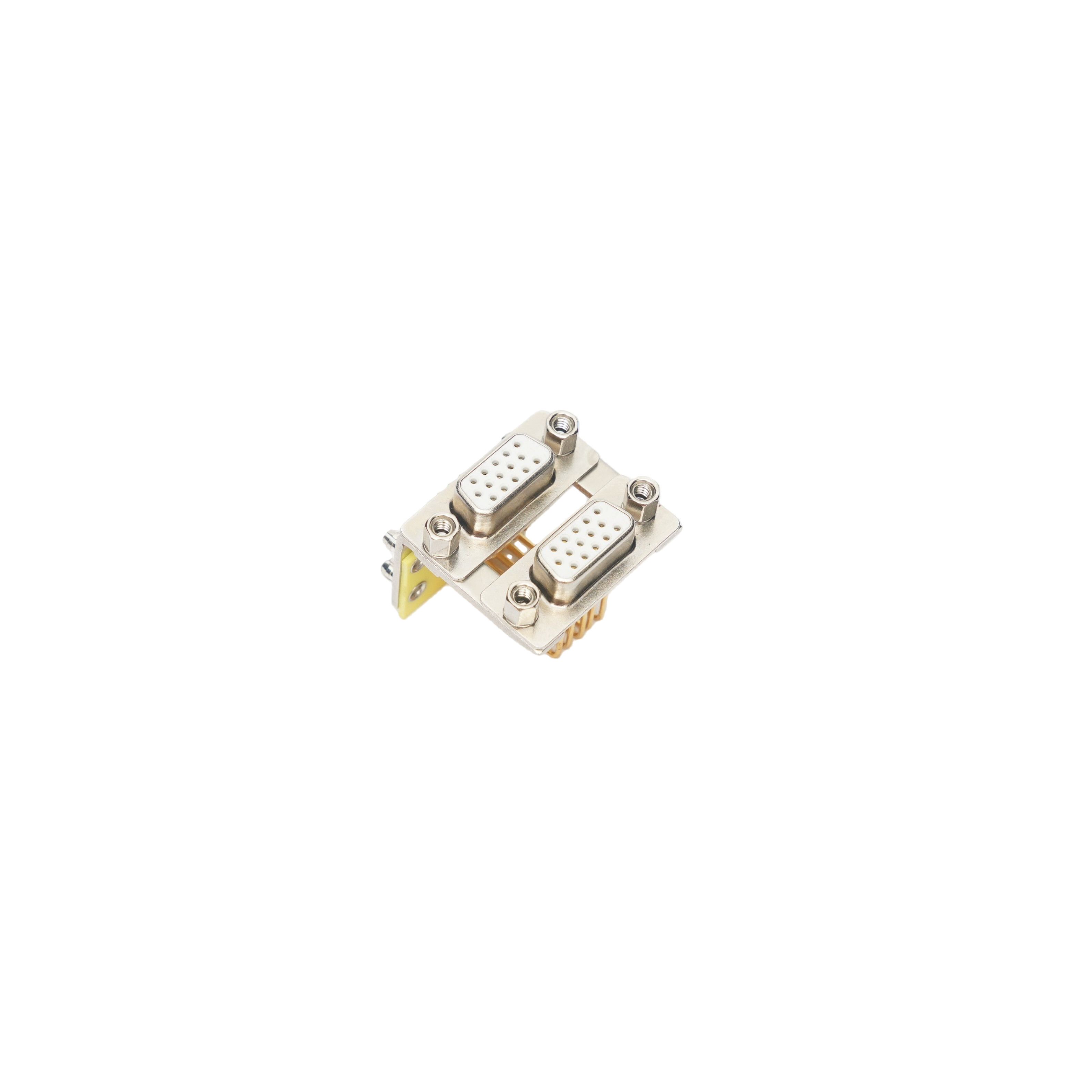

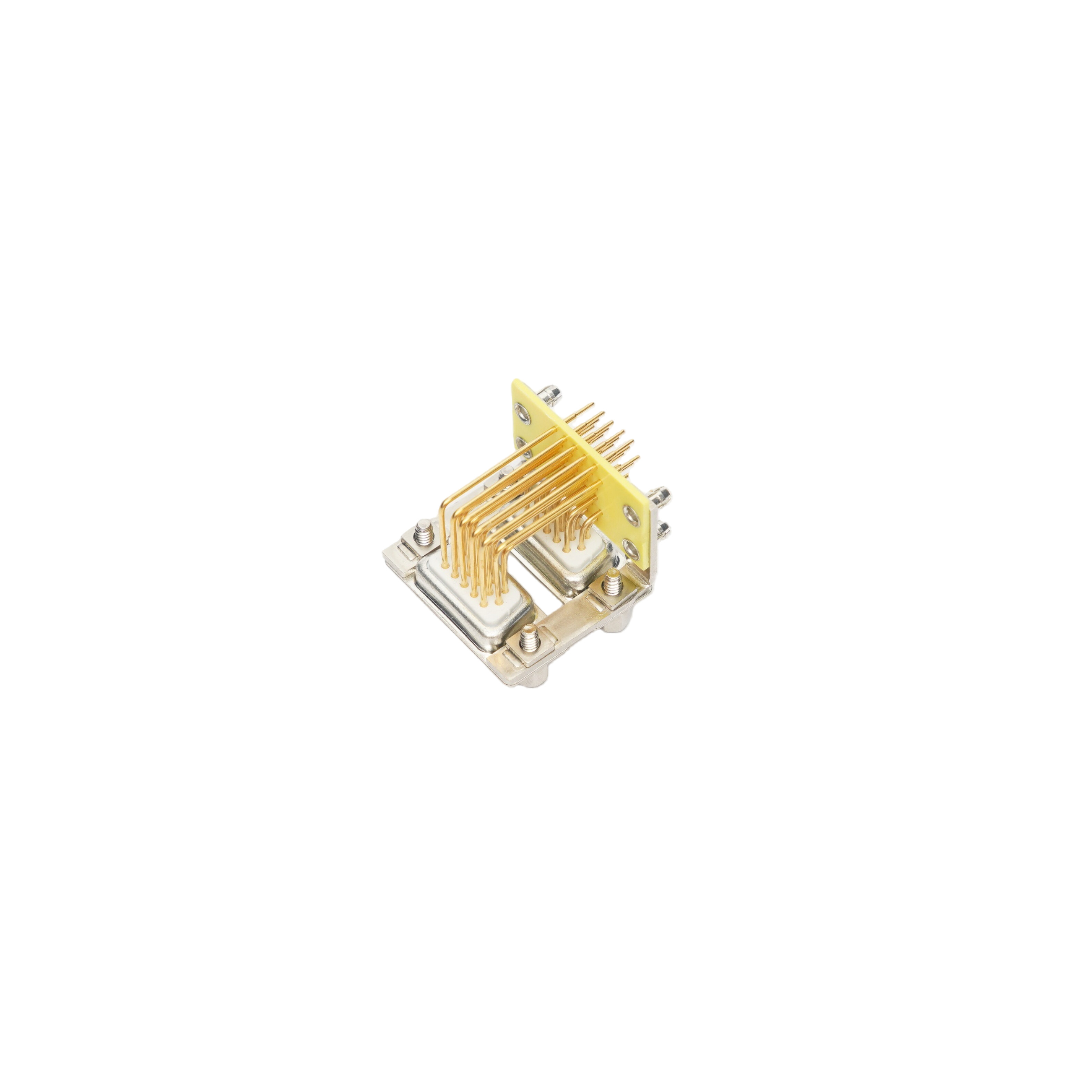

HDR15母对母 车针全金90° 插板系列
▎产品概述
本产品为HDR15 15Pin D-SUB母对母连接器，两端均为HDR15母头，专门用于DB15接口设备间的串口信号转接与延长。采用精密车针端子与全金镀层工艺，确保低接触电阻与高插拔寿命。90°弯脚插板结构专为水平空间受限的PCB布局设计，焊接稳固，适用于工业控制柜、通信设备、医疗仪器及测试测量等标准DB15接口应用场景。
▎产品特性
母对母直通设计：两端均为HDR15母头，直接实现DB15设备间的信号转接与延长，无需额外转接线缆。
车针精密端子：采用精密车削加工工艺，端子尺寸一致性好，圆度精度高，插拔力均匀，接触电阻低。
全金镀层：端子及触点全金镀层（镀金厚度可按要求定制，1U“-30U“），抗氧化、耐腐蚀、耐插拔，确保长期使用信号稳定性。
90°弯脚插板：弯脚结构适配水平空间受限的PCB布局，焊接面与安装面垂直，便于机箱内部走线优化。
金属屏蔽外壳：铁壳搭配镀镍工艺（前镍后锡，盐雾24H），有效屏蔽电磁干扰（EMI），提升信号完整性。
阻燃胶芯：采用UL94V-0阻燃等级PBT胶芯（黑色/白色可选，加纤30%），耐高温，确保电气绝缘性能。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | HDR15母头 × 2（母对母） |
端子类型 | 车针（精密车削） |
镀层规格 | 全金镀层（1U“-30U“可定制） |
额定电流 | 5A |
额定电压 | 300V AC/DC |
接触电阻 | ≤30mΩ |
绝缘电阻 | ≥5000MΩ |
耐电压 | 1000V AC（1分钟） |
安装方式 | 90°弯脚插板 |
胶芯材质 | PBT加纤30%，UL94V-0阻燃等级 |
胶芯颜色 | 黑色 / 白色（可选） |
外壳材质 | 金属铁壳（SPCC）/ 镀镍（前镍后锡） |
盐雾测试 | 24H |
工作温度 | -55°C ~ +105°C |
插拔寿命 | ≥500次 |
▎结构特点
组件 | 功能说明 |
|---|---|
母对母直通 | 两端均为HDR15母头，DB15设备间直接转接 |
车针端子 | 精密车削，低接触电阻，插拔力均匀，寿命长 |
全金镀层 | 抗氧化耐插拔，确保长期信号稳定性 |
90°弯脚引脚 | 适配水平空间受限的紧凑型PCB布局 |
金属屏蔽外壳 | 镀镍铁壳，盐雾24H，有效屏蔽电磁干扰 |
阻燃胶芯 | PBT加纤30%，UL94V-0阻燃等级 |
▎应用领域
工业自动化控制：PLC、HMI人机界面、变频器串口通信
通信设备：路由器、交换机串口管理
医疗电子：监护仪、超声诊断仪、理疗设备
测试测量：数据采集卡、信号发生器、示波器
网络设备：工业以太网交换机、服务器背板
航空航天/汽车电子：高可靠性信号传输
▎订购信息
型号 | 描述 |
|---|---|
HDR15F-F-90-FG | HDR15母对母，90°插板，车针全金 |
可依据客户需求定制镀金厚度（1U“-30U“）、胶芯颜色（黑/白）、外壳镀层规格及锁紧方式（铆合/铆锁/鱼叉）。 |
