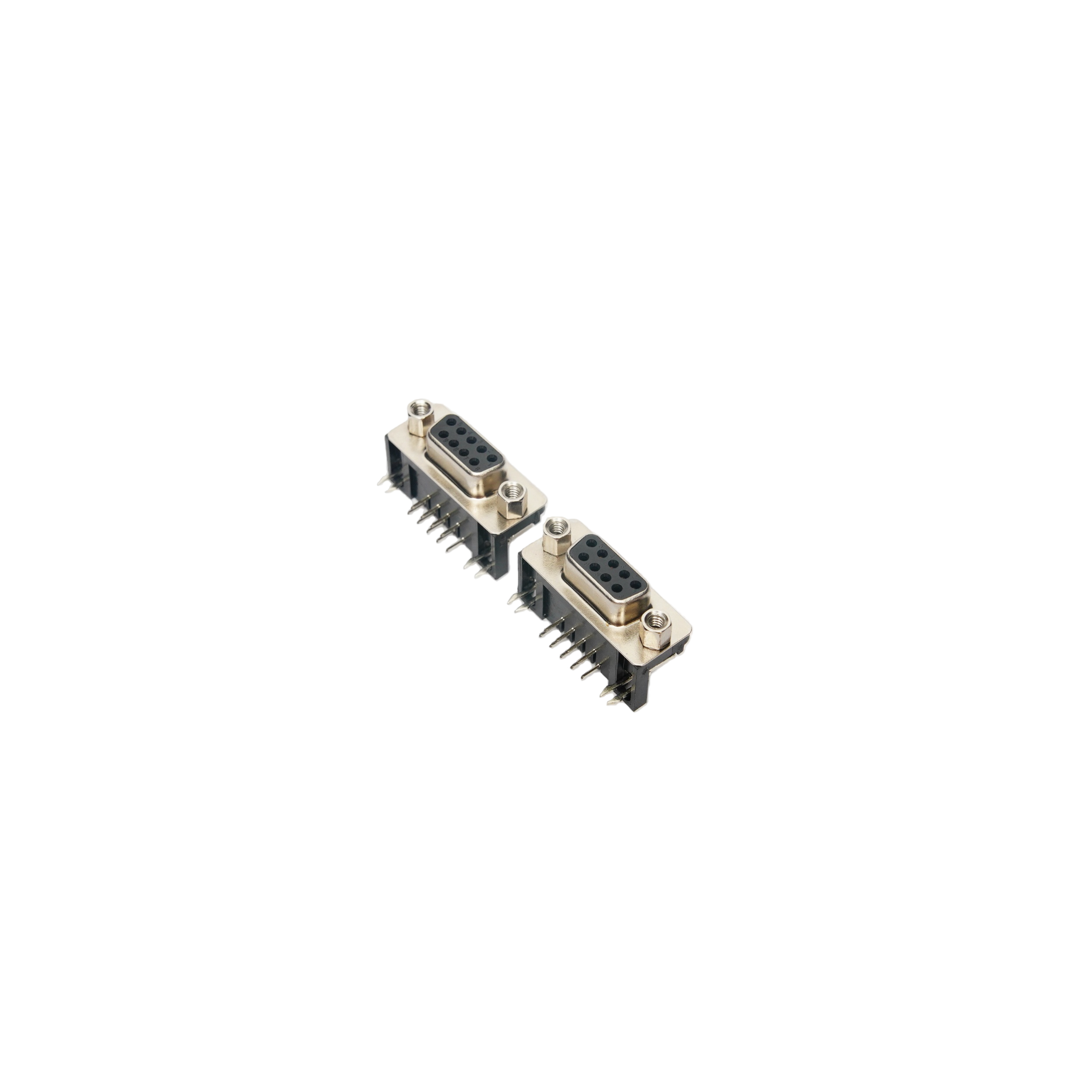

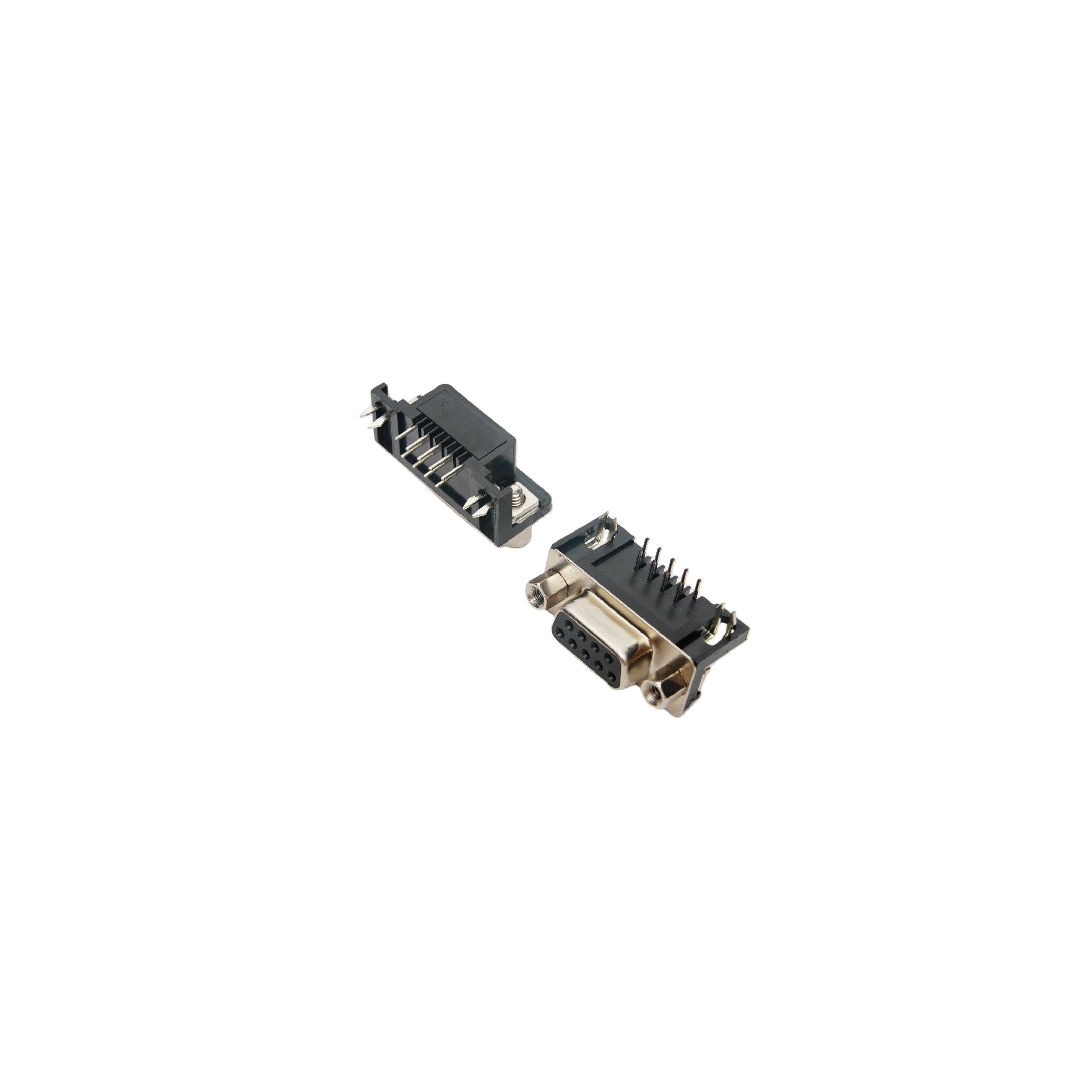

DR9母 7.2系列
9Pin D-SUB母头连接器，7.2mm标准安装孔距兼容主流PCB板布局，适配90°弯脚插板设计，适用于工业控制、串口通信及数据采集等标准DB9接口场景。
技术规格
| 针数 | 9 Pin |
| 工作温度 | °C ~ °C |
产品详情
DR9母 7.2系列
▎产品概述
本产品为DR9 9Pin D-SUB母头连接器，采用7.2mm标准安装孔距，适配90°弯脚插板（卧式）安装方式。提供车针与冲针端子两种选项，镀层支持全金或半金工艺，广泛适用于工业控制、串口通信、数据采集及医疗设备等标准DB9接口连接场景。
▎产品特性
7.2mm标准安装孔距：兼容主流PCB板及面板开孔规格，安装便捷。
90°弯脚插板设计：卧式安装结构有效降低连接器突出高度，适配水平空间受限的PCB布局。
端子选项：提供车针端子（精密车削，低接触电阻、高插拔寿命）与冲压端子（经济型）两种选择，灵活适配不同需求。
镀层选项：支持全金镀层（接触区镀金，抗氧化、耐腐蚀）与半金镀层（接触区镀金、焊脚镀锡），兼顾信号完整性与成本优化。
金属屏蔽外壳：铁壳搭配镀镍工艺，有效屏蔽电磁干扰（EMI），保证信号完整性。
阻燃胶芯：采用UL94V-0阻燃等级PBT胶芯（黑色/蓝色可选），耐高温、绝缘性能优异。
锁紧方式：支持锁螺丝或铆合锁紧，适配不同机械强度需求。
可选塑料支架：部分型号配备塑料支架（8.6mm），增强板端固定与抗振性能。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | DR9母头（9Pin） |
安装孔距 | 7.2mm |
安装方式 | 90°弯脚插板（PCB弯插板） |
端子类型 | 车针 / 冲针（可选） |
镀层规格 | 全金 / 半金（接触区镀金，焊脚镀锡） |
额定电流 | 5A |
额定电压 | 40V AC |
接触电阻 | ≤30mΩ |
绝缘电阻 | ≥1000MΩ（500V DC） |
耐电压 | 750V~1000V AC |
胶芯材质 | PBT / UL94V-0阻燃等级 |
胶芯颜色 | 黑色 / 蓝色（可选） |
外壳材质 | 金属铁壳 / 镀镍 |
工作温度 | -55°C ~ +105°C |
插拔寿命 | ≥500次（冲针）/ ≥1000次（车针） |
盐雾测试 | 12小时 |
▎结构特点
组件 | 功能说明 |
|---|---|
7.2mm安装孔距 | 兼容主流PCB板及面板开孔规格 |
90°弯脚插板 | 卧式安装，节省水平空间 |
车针/冲针端子 | 车针高可靠性，冲针经济型 |
全金/半金镀层 | 全金抗氧化耐插拔，半金兼顾成本 |
金属屏蔽外壳 | 镀镍铁壳，有效屏蔽电磁干扰（EMI） |
阻燃胶芯 | PBT材质，UL94V-0阻燃等级 |
▎应用领域
工业自动化控制（PLC、HMI人机界面、变频器串口通信）
串口通信设备（RS-232/RS-485接口）
数据采集系统（数据采集卡、信号采集模块）
医疗电子设备（监护仪、超声诊断仪）
测试测量仪器（示波器、信号发生器）
通信设备（路由器、交换机串口管理）
▎订购信息
型号 | 描述 |
|---|---|
DR9F-7.2-90-XX | DR9母头，7.2mm孔距，90°插板，端子及镀层可选 |
可依据客户需求定制端子类型（车针/冲针）、镀层规格（全金/半金）、胶芯颜色（黑/蓝）、锁紧方式及塑料支架。 |
