8W8 焊线 车针 全金 防水系列

▎产品概述

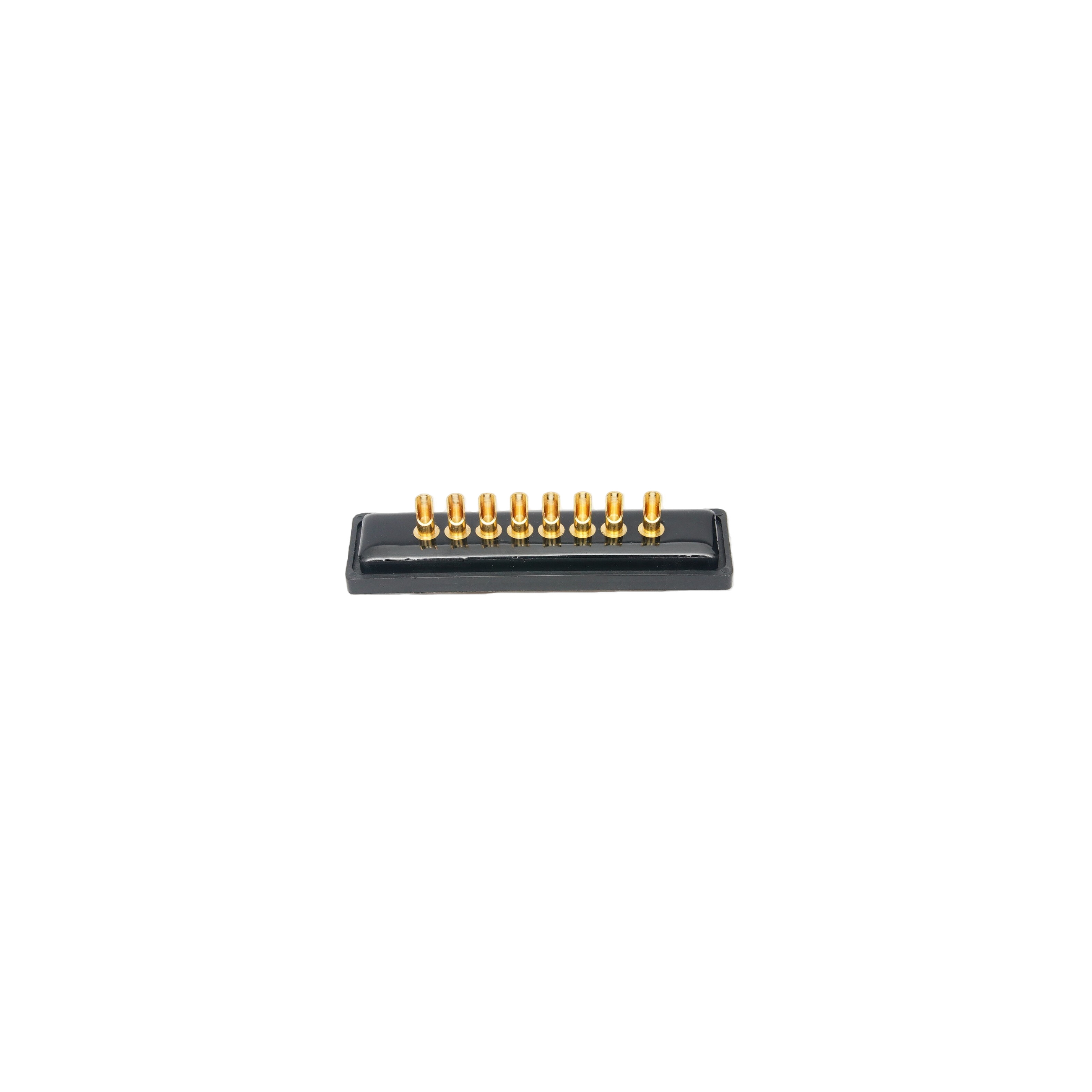

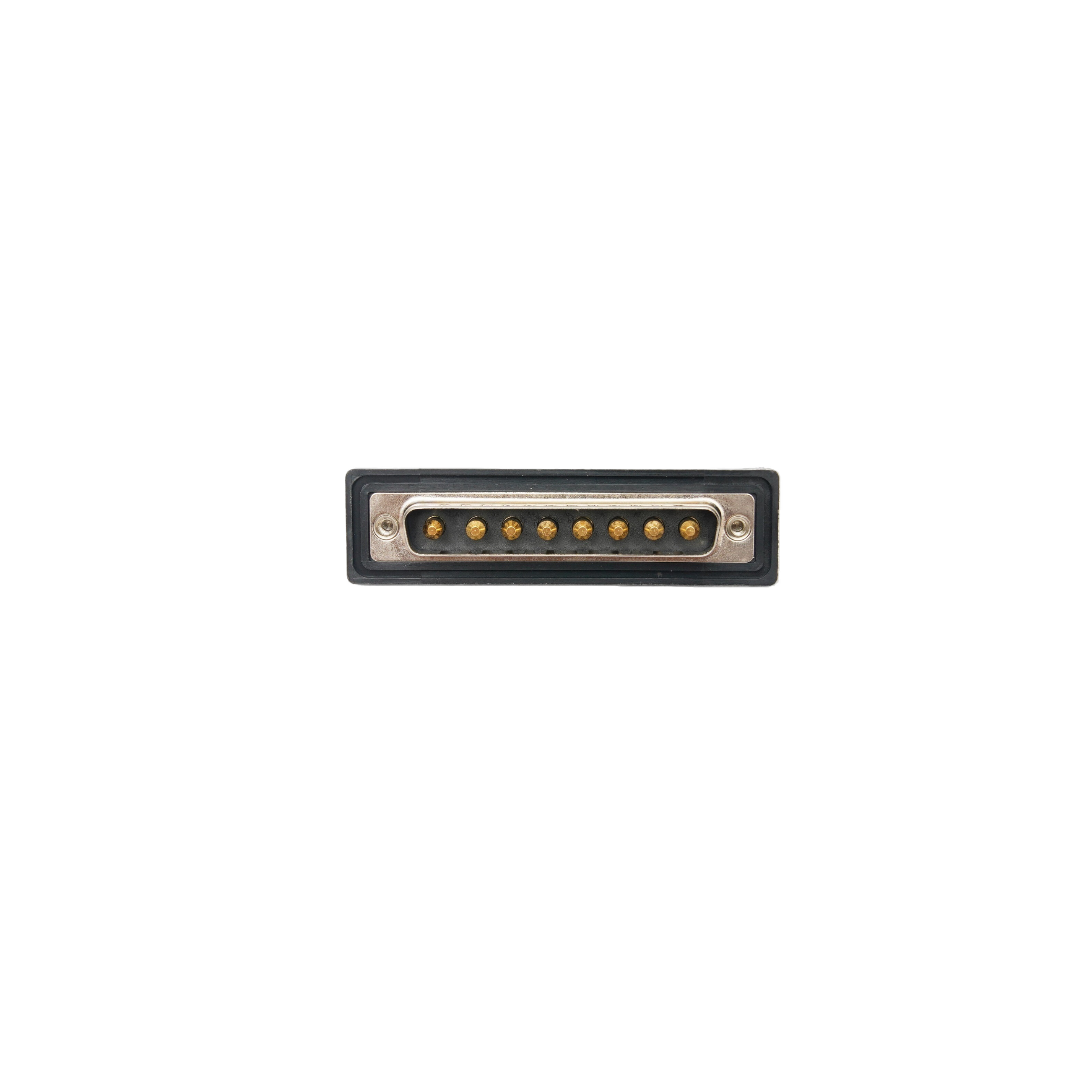

本产品为8W8混合触点D-SUB连接器（公头/母头可选），属于C标准外壳尺寸。8W8布局提供8个实心车针大电流触点，可将电源或同轴信号集成于标准D-SUB外壳内。精密车针全金镀层确保低接触电阻与高插拔寿命，焊线式结构便于线缆快速焊接组装。IP67防水设计有效抵御潮湿、粉尘及短期浸水。产品广泛适用于工业机械、医疗设备、测试测量及通信等对可靠性与环境耐受性要求较高的应用场景。

▎产品特性

• 混合触点布局：8W8触点布局，8个实心车针大电流触点，单排排布，支持电源或同轴信号传输。

• C标准外壳：采用D-SUB C标准外壳尺寸，兼容标准D-SUB面板开孔规格。

• 精密车针端子：实心车削端子，尺寸一致性好，插拔力均匀，接触电阻低至35mΩ Max。

• 全金镀层：端子及触点全金镀层（镀金厚度1U"-30U"可选），抗氧化、耐腐蚀、耐插拔，确保长期使用信号稳定性。

• 焊线式安装：焊线杯（Solder-Cup）设计，便于线缆导线手工焊接，适合现场组装与批量生产。

• IP67防水设计：界面密封设计，确保即使在浸水时也能保持功效；能更好地防止安装过程中的机械冲击。

• 阻燃胶芯：采用PBT热塑性塑料，UL94V-0阻燃等级，耐高温、绝缘性能优异。

• 金属屏蔽外壳：铁壳搭配镀镍工艺，有效屏蔽电磁干扰（EMI）/RFI。

• 多种安装方式：支持直式焊线、90°插板、180°插板等多种安装方式。

▎技术规格

▎结构特点

▎应用领域

• 工业机械：工业控制柜、PLC、伺服驱动器、变频器

• 医疗设备：医疗影像设备、诊断仪器、治疗设备

• 测试与测量：数据采集卡、信号发生器、频谱分析仪

• 通信设备：通信基站、数据通信、移动通信

• 商业设备/电子办公系统：打印机、收银机、办公自动化设备

• 消费类电子产品：高可靠性消费电子接口

▎订购信息
