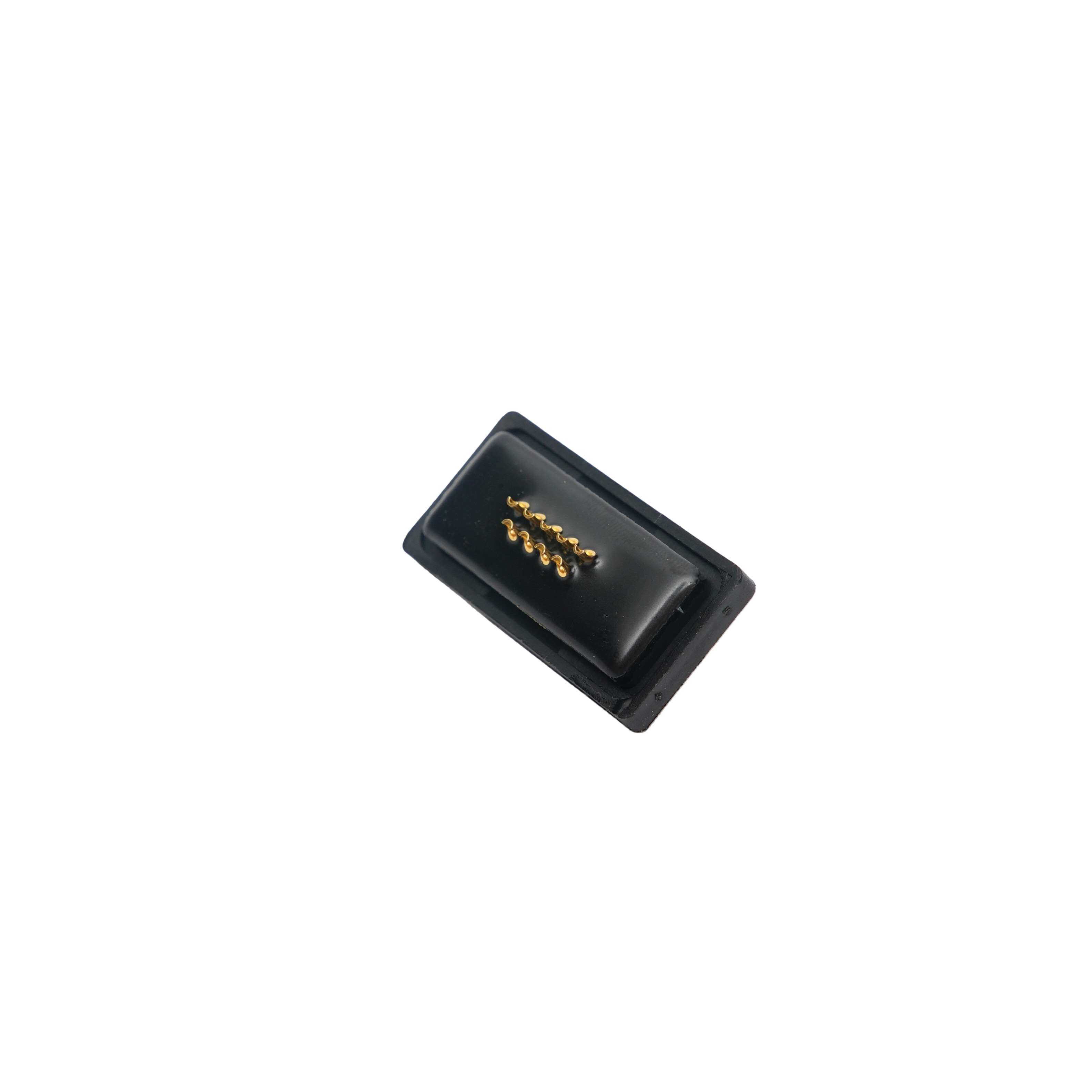

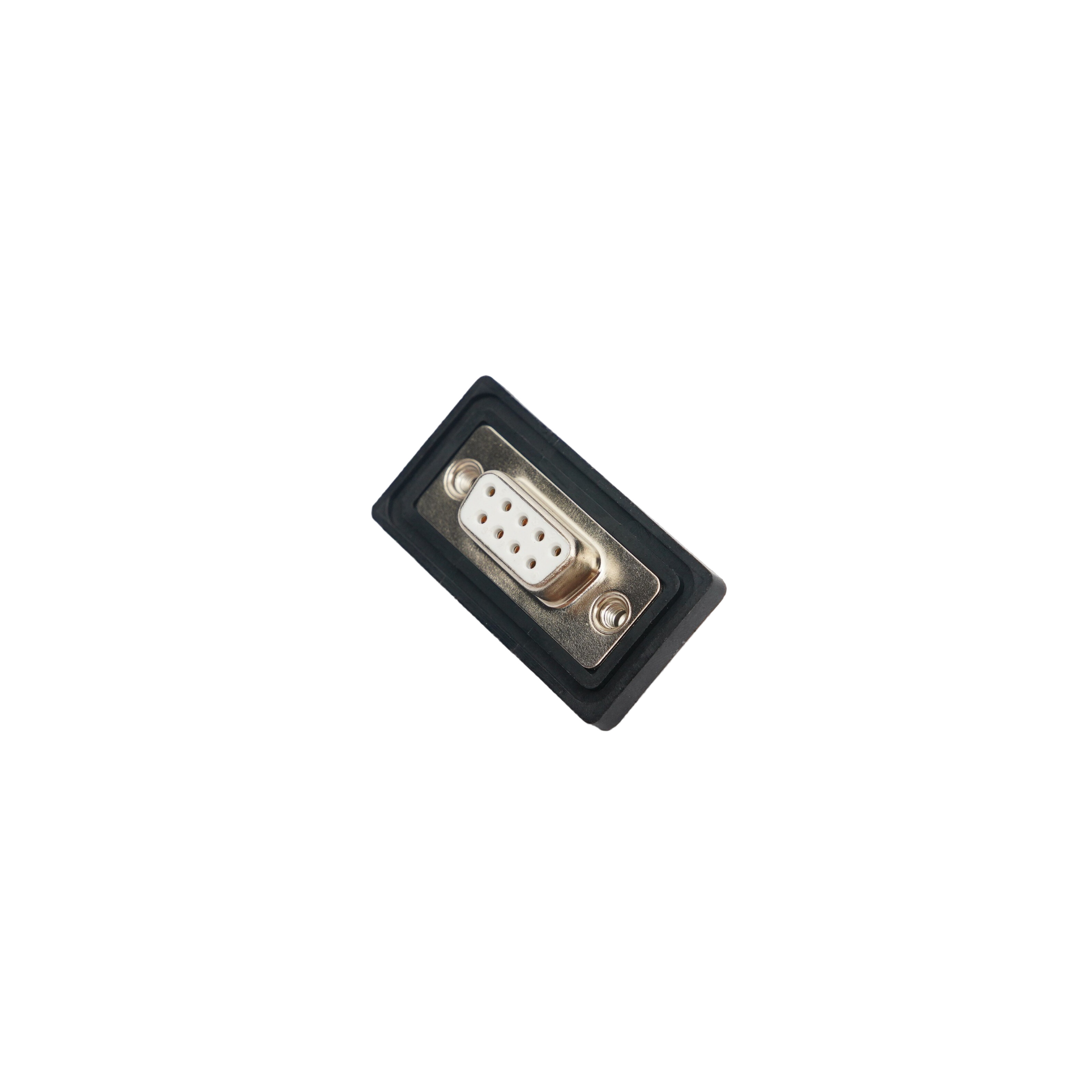

HDB9车针 焊线 全金 防水系列 白胶

▎产品概述
本产品为HDB9高密度9Pin D-SUB连接器（公头/母头可选），采用精密车针端子与全金镀层工艺，确保低接触电阻与高插拔寿命。焊线式（Solder-Cup）安装结构便于现场手工焊接布线，无需PCB板，灵活适配线缆组件。防水系列设计配备密封圈及结构优化，有效抵御潮湿、粉尘及短期浸水。白色胶芯（PBT材质）满足特定设备外观或防错标识需求，适用于工业控制柜、通信基站、户外仪器及医疗电子等对可靠性与环境耐受性要求较高的应用场景。

▎产品特性

• 高密度紧凑设计：9Pin高密度排布，在标准D-SUB外壳尺寸内实现多信号传输，节省面板空间。

• 车针精密端子：采用精密车削加工工艺，端子尺寸一致性好，圆度精度高，插拔力均匀，接触电阻低至10mΩ。

• 全金镀层：端子及触点全金镀层（镀金厚度可按要求定制），抗氧化、耐腐蚀、耐插拔，确保长期使用信号稳定性。

• 焊线式安装：焊线杯（Solder-Cup）结构，便于现场手工焊接线缆，无需PCB板，线缆连接牢固可靠。

• 防水系列设计：配备防水密封圈及结构优化，防护等级可达IP67（具体依型号），有效抵御潮湿、粉尘及短期浸水。

• 白色胶芯：采用UL94V-0阻燃等级PBT白色胶芯，耐高温（+260°C回流焊兼容），满足特殊外观或防错标识需求。

• 金属屏蔽外壳：铁壳搭配亮锡或全金镀层，有效屏蔽电磁干扰（EMI），提升信号完整性。

• 锁紧方式：支持铆合锁紧或螺丝紧固，适配不同机械强度需求。

▎技术规格

▎结构特点

▎应用领域

• 工业自动化：PLC、HMI人机界面、变频器、伺服驱动器

• 通信设备：通信基站、路由器、交换机串口管理

• 户外仪器：户外LED屏、环境监测设备、安防监控

• 医疗电子：便携式医疗设备、监护仪、超声诊断仪

• 军工航天：高可靠性航空电子设备、地面测试系统

• 测试测量：数据采集卡、信号发生器、示波器

▎订购信息
