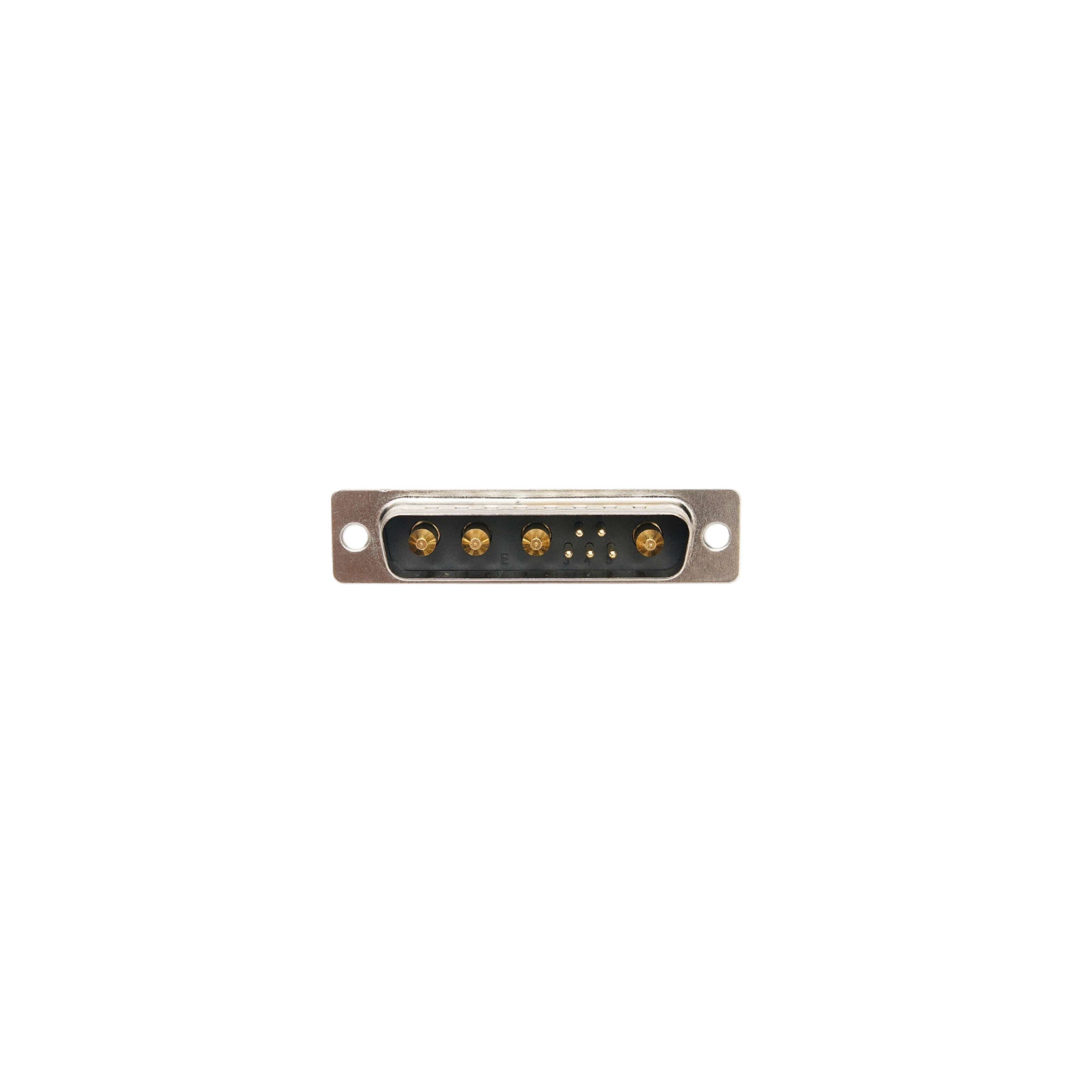

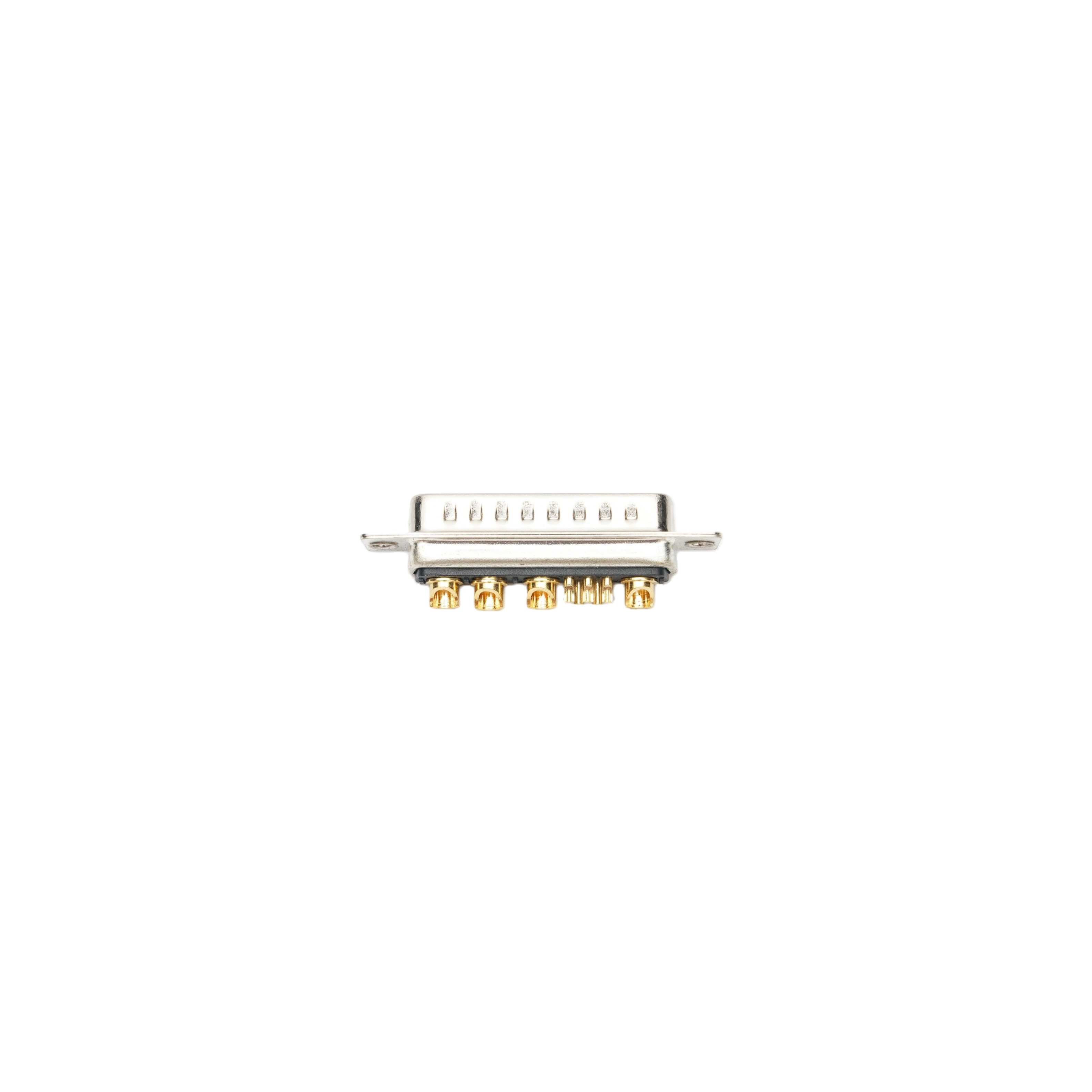

混装大电流9W4公头 车针全金焊线式

▎产品概述

本产品为9W4混合触点D-SUB公头连接器，采用独特的混合布局设计——5个标准信号触点 + 4个大电流电源触点，将信号传输与电力传输集成于标准D-SUB外壳内，有效减少设备接口数量，提升系统集成度。精密车针端子搭配全金镀层工艺，确保低接触电阻与高插拔寿命。焊线式（Solder-Cup）结构便于现场手工焊接线缆，无需PCB板，灵活适配线缆组件。产品适用于工业控制、通信设备、医疗仪器、航空航天等对信号完整性与电力传输有双重高要求的应用场景。

▎产品特性

• 混合触点布局：9W4布局（5个信号针 + 4个大电流电源针），信号与电源集成于标准D-SUB外壳内，同步传输，减少接口数量。

• 车针精密端子：采用精密车削加工工艺，端子尺寸一致性好，圆度精度高，插拔力均匀，接触电阻低。

• 全金镀层：端子及触点全金镀层（镀金厚度可按要求定制），抗氧化、耐腐蚀、耐插拔，确保长期使用信号稳定性。

• 大电流承载能力：电源触点额定电流10A、20A、30A、40A可选，满足工业级电力传输需求。

• 焊线式结构：焊线杯（Solder-Cup）设计，便于线缆导线焊接，线径灵活，适合现场组装与批量生产。

• 金属屏蔽外壳：铁壳搭配镀镍工艺，有效屏蔽电磁干扰（EMI），提升信号完整性。

• 阻燃胶芯：采用PBT材质，UL94V-0阻燃等级，耐高温、绝缘性能优异。

• 环保合规：符合RoHS环保标准。

▎技术规格

▎结构特点

▎应用领域

• 工业自动化控制：PLC、伺服驱动器、变频器、工业电源

• 通信设备：通信基站、天线控制系统、数据通信

• 医疗电子：医疗影像设备、监护仪器、医用器材

• 航空航天：高可靠性航空电子设备

• 汽车电子：车载控制系统、电动汽车充电设备

• 商业设备：电子办公系统、消费类电子产品

▎订购信息
