DR25公对DR37公 铆合 双层系列
产品适用于工业自动化控制、通信设备、测试治具及仪器仪表接口转换。
技术规格
| 针数 | 62 Pin |
| 额定电流 | 3 A |
| 额定电压 | 1000 V |
| 工作温度 | -55°C ~ 105°C |
产品详情
DR25公对DR37公 铆合 双层系列
▎产品概述

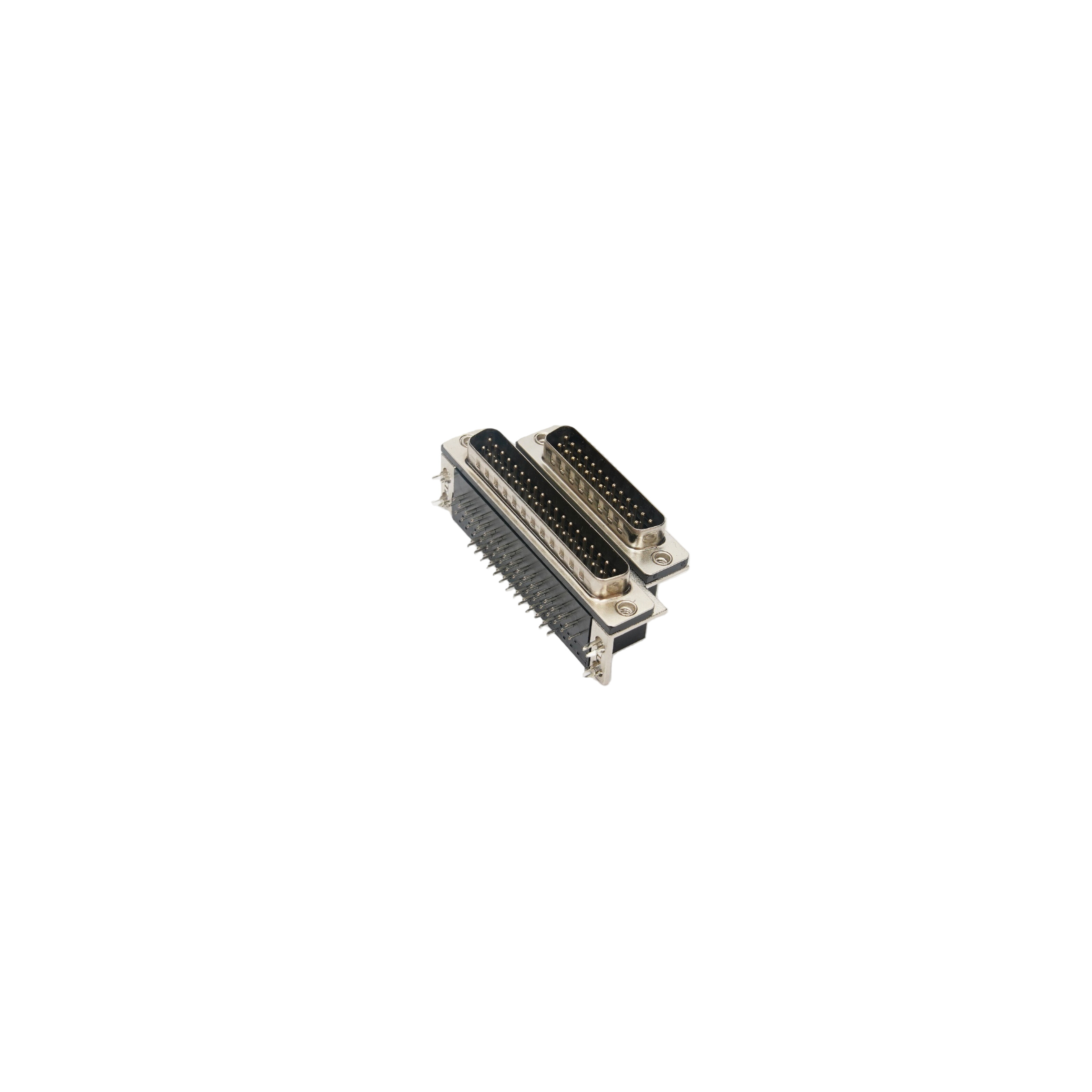

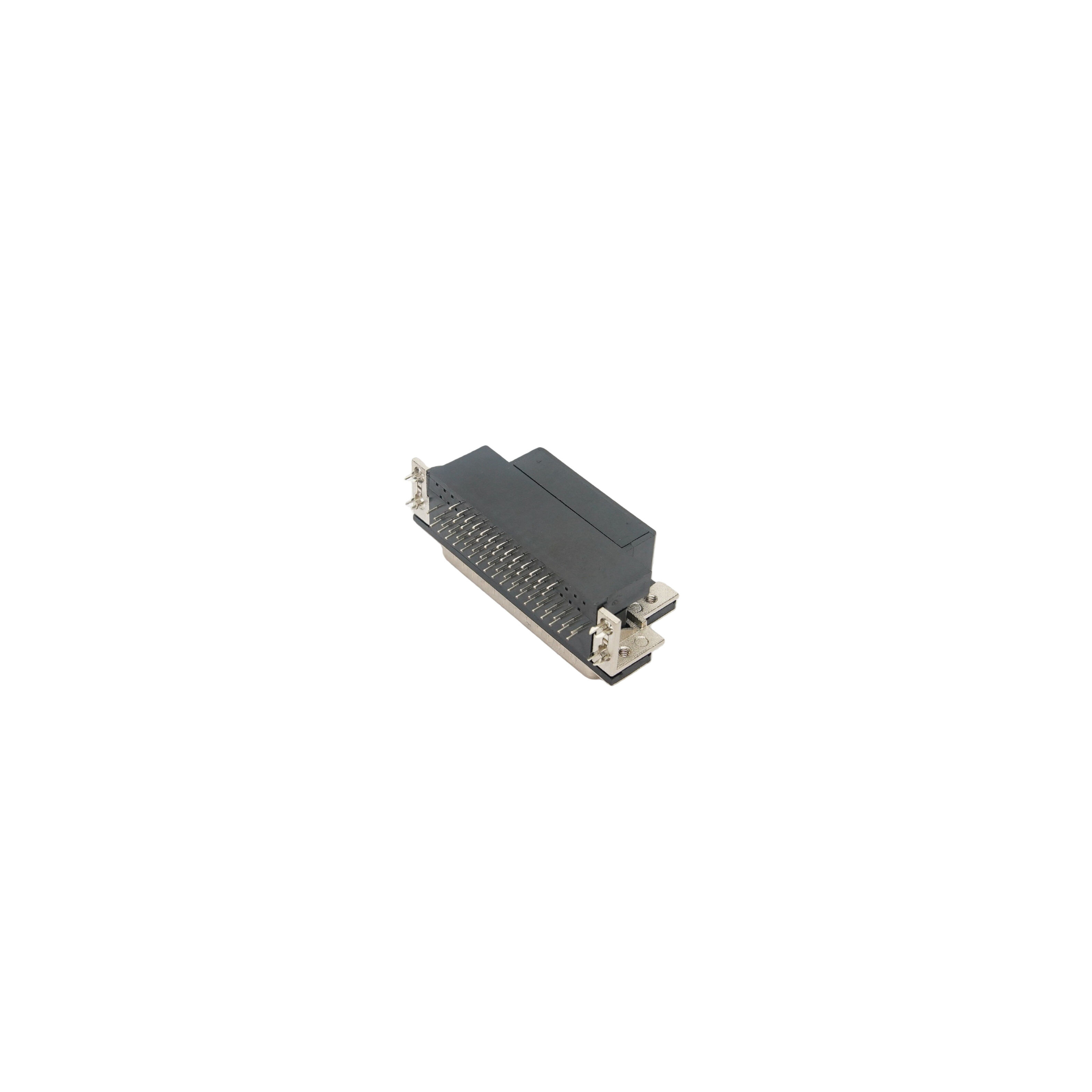

本产品为D-SUB异型接口转接连接器，一端为DR25 25Pin公头，另一端为DR37 37Pin公头，专门用于不同DB接口标准设备间的串口信号转换与延长连接。双层堆叠结构设计，在有限面板空间内实现多接口整合，适用于工业控制柜、通信机箱等高密度布线场景。
▎产品特性
双层堆叠结构：上下两层并排或堆叠设计，有效节省PCB及面板安装空间，便于多接口集中管理。
铆合锁紧机构：插头与插座结合后通过铆合结构锁死，配合金属铁螺丝加固，抗振动、防松脱，适用于工业级工作环境。
异型接口转接：支持DR25（25Pin）与DR37（37Pin）不同引脚数设备间的串口信号互通，解决非标接口匹配难题。
标准安装尺寸：兼容标准D-SUB面板开孔规格，安装便捷，无需额外改装。
黑色胶芯：采用UL94V-0阻燃等级黑色胶芯，耐高温、耐老化，确保电气绝缘性能。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | DR25公头 × 1 / DR37公头 × 1 |
结构类型 | 双层堆叠 / 铆合锁紧 |
胶芯材质 | 黑色PBT / UL94V-0阻燃等级 |
外壳材质 | 金属铁壳 / 亮锡镀层 |
安装方式 | 面板安装 / 螺丝紧固（铁螺丝） |
额定电流 | 3A（标准信号传输） |
额定电压 | 1000V AC/DC |
接触电阻 | ≤20mΩ |
绝缘电阻 | ≥1000MΩ |
工作温度 | -40°C ~ +105°C |
插拔寿命 | ≥500次 |
▎应用领域
工业自动化控制（PLC、伺服驱动器、变频器）
通信设备（路由器、交换机、基站背板）
测试测量仪器（示波器、信号发生器、数据采集卡）
医疗电子设备（监护仪、超声诊断仪）
安防监控系统（矩阵切换器、画面分割器）
▎订购信息
型号 | 描述 |
|---|---|
DR25M-DR37M-DD-R | DR25公对DR37公，双层系列，铆合型，铁螺丝 |
可依据客户需求定制线缆长度、镀层规格（半金/全金）及外壳颜色。 |
