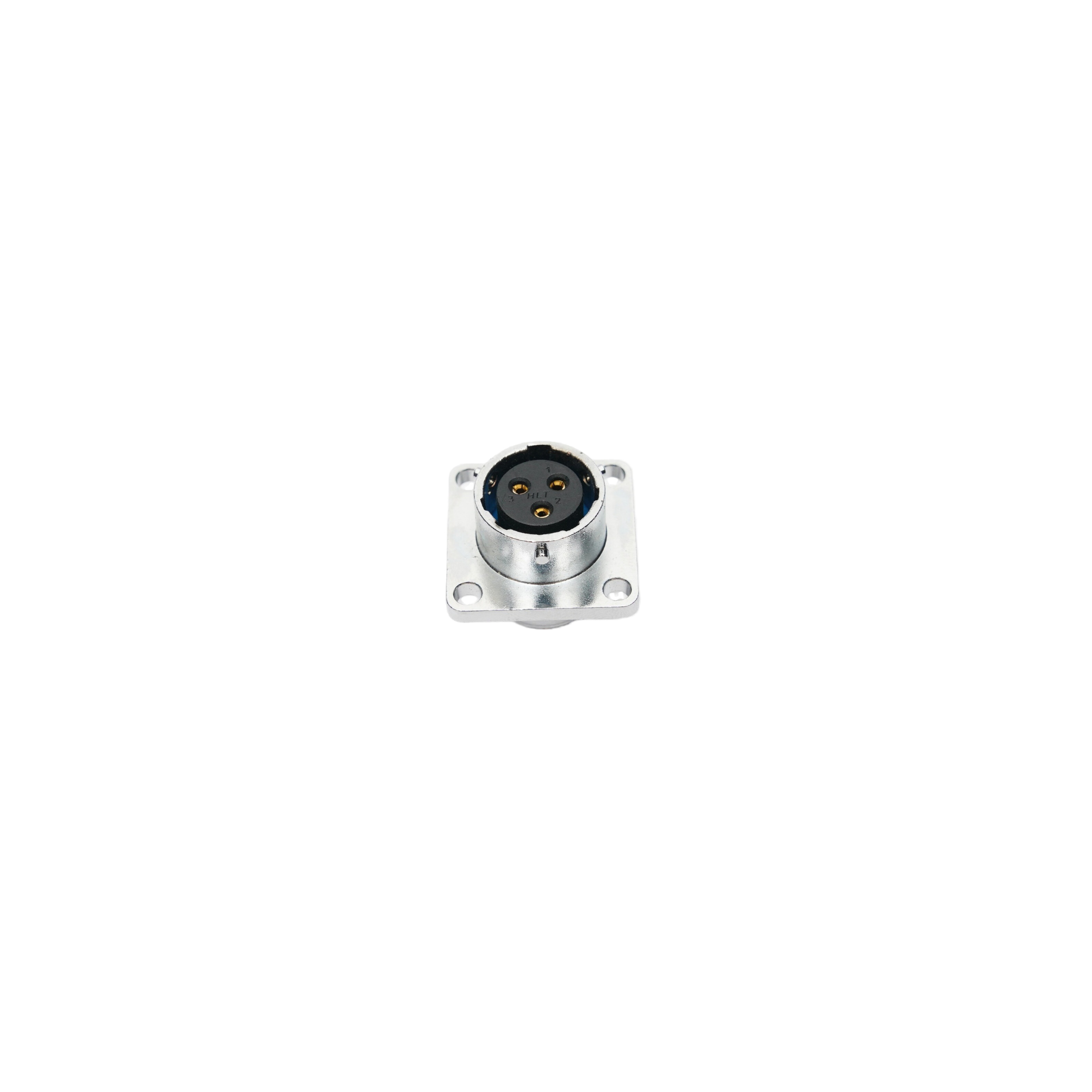

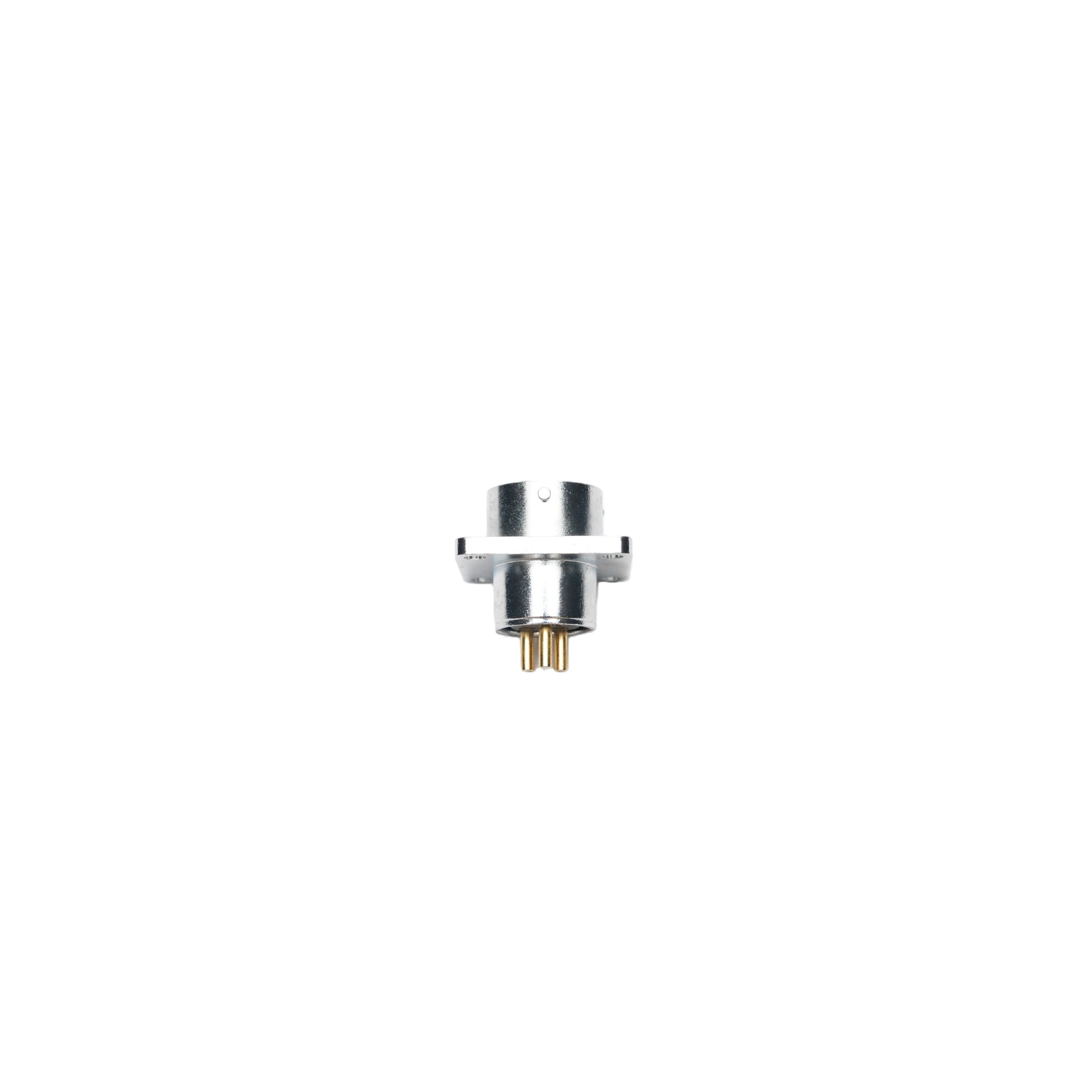

GX16-3P 3芯方形法兰航空插头 母座
3芯方形法兰航空插头母座，采用螺纹耦合与方形法兰盘面板安装设计。锌合金外壳坚固耐用，铜质镀银触点确保低接触电阻与稳定传输。额定电流7A，额定电压125V-220V。适用于医疗设备、仪器仪表、工业控制、通信及自动化测量等领域。
技术规格
| 针数 | 3 Pin |
| 工作温度 | °C ~ °C |
产品详情
GX16-3P 3芯方形法兰航空插头 母座
▎产品概述
本产品为GX16系列3芯方形法兰航空插头母座，属于圆形螺纹连接器。采用方形法兰盘面板安装设计，通过螺纹耦合实现牢固连接。产品广泛应用于医疗设备、仪器仪表、工业控制、通信设备及自动化测量系统等领域。
▎产品特性
方形法兰安装：方形法兰盘设计，便于设备面板安装固定
螺纹耦合：采用螺纹连接方式，插合后连接稳固可靠
镀银触点：铜质触点表面镀银处理，导电性能优异
坚固外壳：锌合金外壳，经久耐用
胶木绝缘体：内芯采用胶木材料，具有耐压耐温特性
宽温工作：支持-20℃~+85℃工作温度范围
环保合规：符合ROHS/UL/REACH标准
▎技术规格
项目 | 参数 |
|---|---|
系列 | GX16 |
芯数 | 3芯 |
安装方式 | 方形法兰面板安装 |
耦合方式 | 螺纹耦合 |
插口规格 | M16 |
额定电流 | 7A |
额定电压 | 125V - 220V |
触点材质 | 铜，镀银 |
外壳材质 | 锌合金 |
绝缘体材质 | 胶木 |
工作温度 | -20℃ ~ +85℃ |
插拔寿命 | ≥500次 |
端接方式 | 焊线式 |
▎结构特点
组件 | 说明 |
|---|---|
方形法兰 | 面板安装固定，适配方形开孔 |
螺纹锁紧 | 插合后旋紧，连接稳固抗振 |
镀银触点 | 铜芯镀银，低接触电阻 |
锌合金外壳 | 坚固耐用，适应工业环境 |
胶木绝缘体 | 耐压耐温，电气绝缘可靠 |
▎应用领域
医疗设备：监护仪、诊断仪器、便携式医疗设备
仪器仪表：测试测量仪器、传感器连接
工业控制：PLC、自动化设备、伺服电机
通信设备：数据采集系统、通信基站
灯光音响：舞台灯光、音响设备
汽车电子：车载设备连接
▎订购信息
型号 | 描述 |
|---|---|
GX16-3P-F | 3芯母头，方形法兰，焊线式 |
GX16-3P-M | 3芯公头，焊线式 |
可依据客户需求定制芯数（2-10芯）、镀层规格（镀金/镀银）及线缆组件。 |
