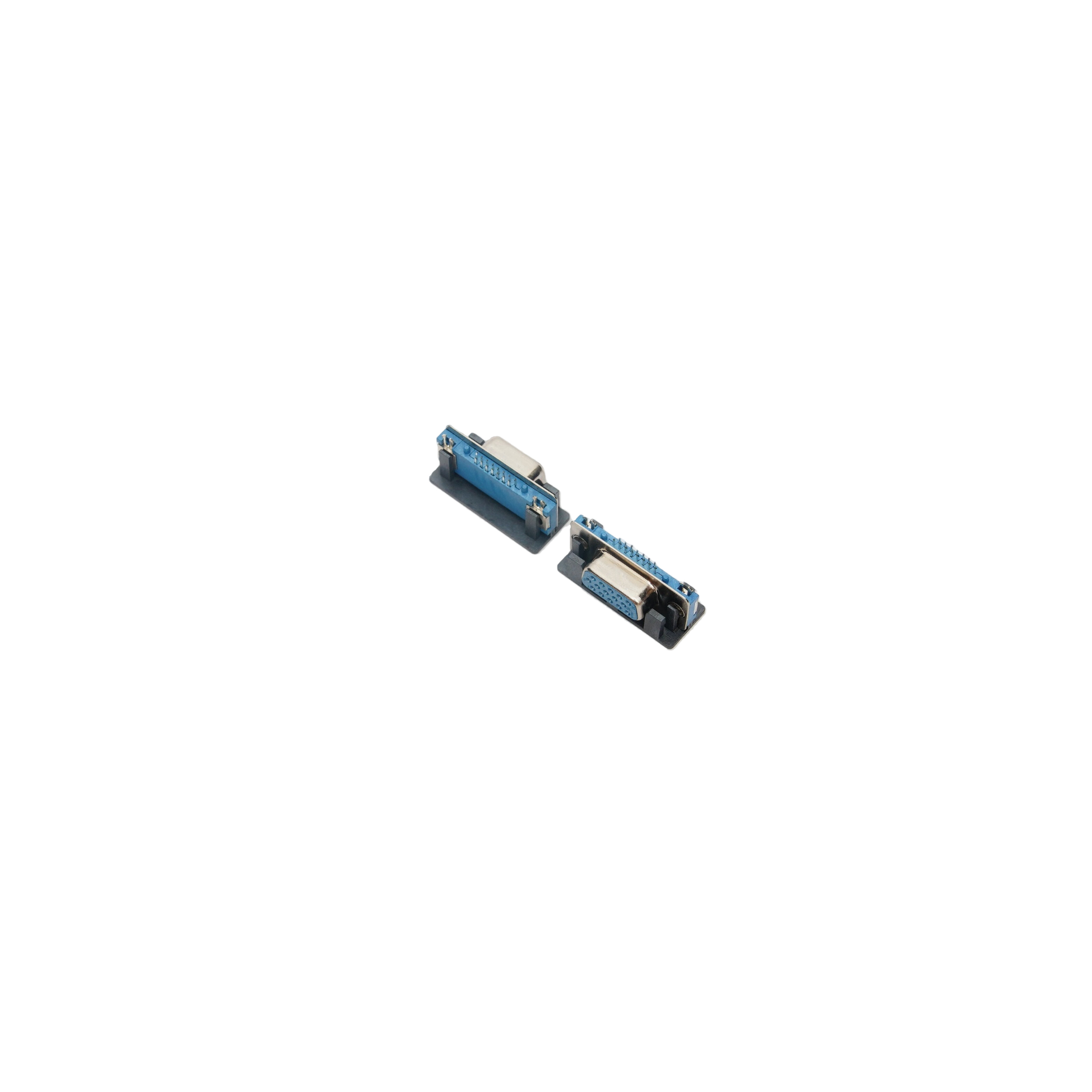

SLIM15母 超薄 沉板系列

▎产品概述

本产品为SLIM15 15Pin D-SUB母头连接器（VGA母座），采用SLIM超薄设计与沉板式安装结构，专为笔记本电脑、液晶电视、工控设备、安防监控等紧凑型电子设备打造。超薄体厚（≤3.08mm）与沉板安装相结合，有效降低设备整体高度，适配高密度PCB板布局。产品广泛应用于VGA模拟信号传输、工控I/O接口及各类高清视频传输场景。

▎产品特性

• 超薄结构：采用SLIM超薄设计，整体厚度≤3.08mm，大幅节省设备内部空间。

• 沉板式安装：支持PCB板沉板式贴装，连接器嵌入PCB板内，有效降低设备整体高度。

• 高可靠性触点：接触材质为铜材，接触区选择性镀金，抗氧化、耐腐蚀，确保信号传输稳定。

• 优异电气性能：额定电流0.5A，额定电压30V DC，接触电阻≤0.03Ω，绝缘电阻≥100MΩ。

• 高插拔寿命：插拔寿命≥5000次，适用于频繁插拔场景。

• 耐环境性：外壳采用黄铜镀镍材质，支持-40°C~+85°C宽温工作，满足工业级环境要求。

• 阻燃胶芯：采用PBT热塑性塑料（30%玻纤增强），UL94V-0阻燃等级，耐高温、绝缘性能优异。

• 多种排布方式：支持前八后七、前十后五等多种端子排布方式，灵活适配不同PCB设计需求。

• 多种固定方式：支持鱼叉脚固定（鱼叉高度2.5mm），增强PCB板固定强度。

• 环保合规：符合RoHS环保标准。

▎技术规格

▎结构特点

▎应用领域

• 笔记本电脑：VGA视频输出接口，连接外接显示器、投影仪

• 液晶电视/显示器：高清视频信号传输接口

• 工业控制设备：PLC控制器、HMI人机界面信号连接

• 安防监控系统：DVR/NVR设备视频信号传输

• 便携式仪器：医疗检测设备、手持式测试仪器紧凑型接口

• 显卡/转接板卡：VGA信号输出与转接

▎订购信息
