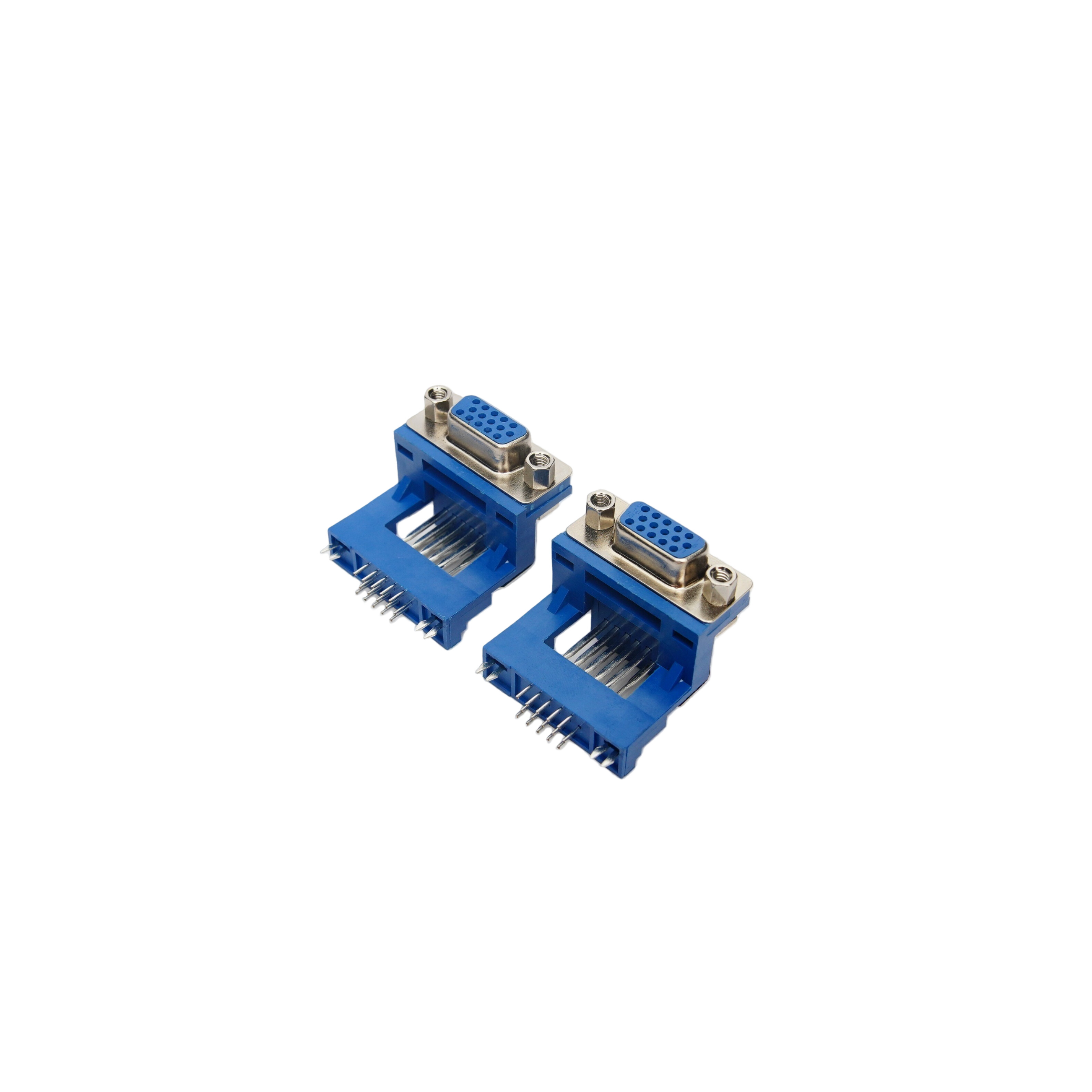

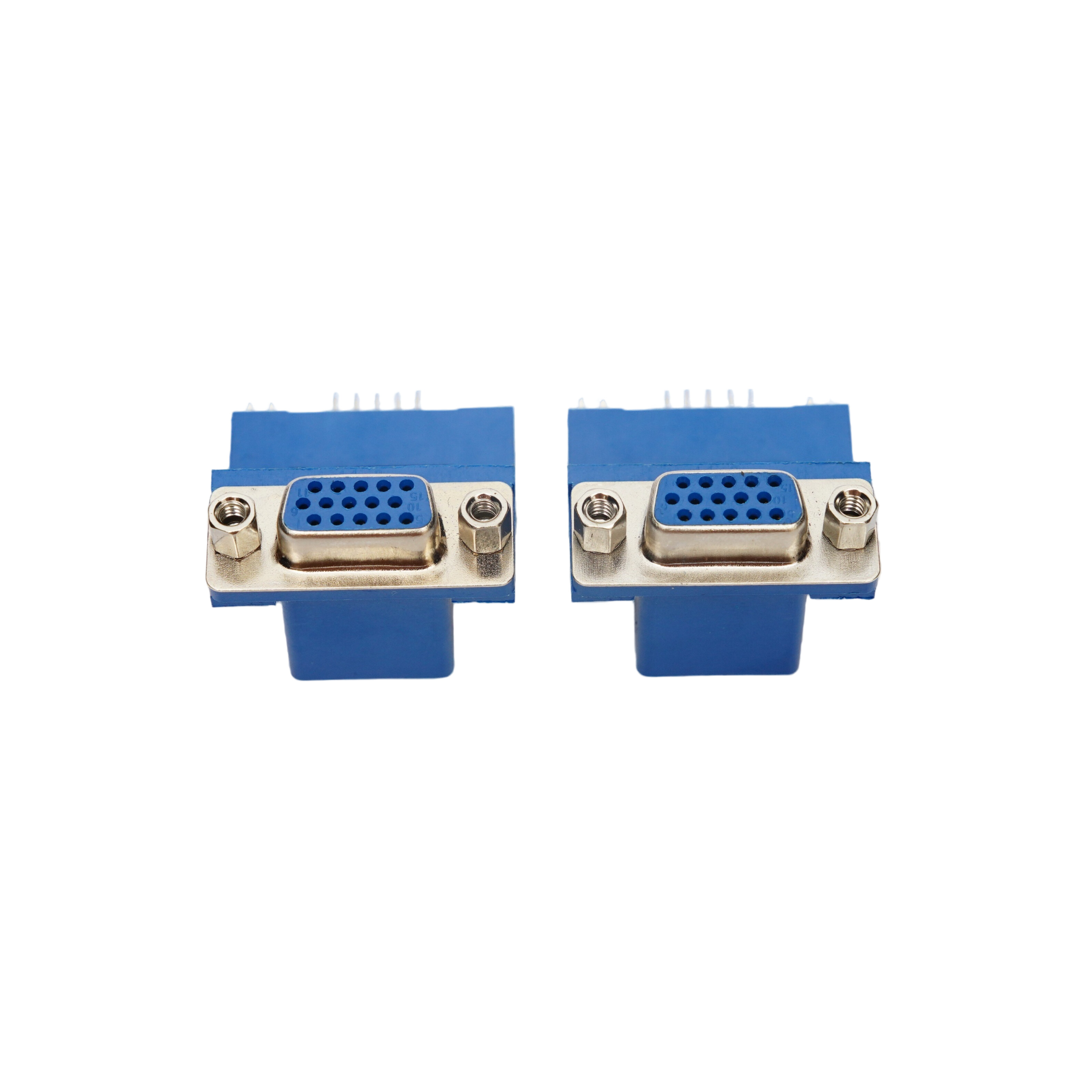

HDR15母架高 双叉 铆锁 蓝胶
15Pin D-SUB母头连接器，架高型设计适配特定PCB板间距与机箱高度要求，双叉端子提供稳定的夹持力与信号接触可靠性，铆锁结构确保插头与插座结合紧密、抗振防松脱，蓝色胶芯便于多接口设备中快速识别。适用于工业控制、通信设备、数据采集及医疗设备等标准DB15接口连接场景。
技术规格
| 针数 | 15 Pin |
| 工作温度 | °C ~ °C |
产品详情
HDR15母架高 双叉 铆锁 蓝胶
▎产品概述
本产品为HDR15 15Pin D-SUB母头连接器，采用架高型（Raised-Profile）设计，适配特定PCB板间距与机箱高度要求。双叉（Bifurcated Contact）端子结构提供稳定的夹持力与信号接触可靠性，铆锁工艺确保连接器与设备面板结合紧密、抗振防松脱，蓝色胶芯便于在多接口设备中快速识别与防错插。产品广泛适用于工业控制、通信设备、数据采集及医疗设备等标准DB15接口连接场景。
▎产品特性
架高型设计：适配特定PCB板间距与机箱高度要求，满足不同空间布局设计需求。
双叉端子结构：采用双叉（Bifurcated Contact）母端子设计，提供稳定夹持力与低接触电阻，确保信号传输可靠性。
铆锁结构：通过铆合工艺将连接器外壳与胶芯锁紧，配合鱼叉脚或锁螺丝，增强抗振防松脱性能。
蓝色胶芯：采用UL94V-0阻燃等级PBT蓝色胶芯，便于多接口设备快速识别与防错插。
金属屏蔽外壳：铁壳搭配镀镍工艺，有效屏蔽电磁干扰（EMI），保证信号完整性。
多种固定方式：支持铆锁鱼叉、锁螺丝等多种PCB及面板固定方式。
环保合规：符合RoHS环保标准。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | HDR15母头（15Pin） |
结构类型 | 架高型（Raised-Profile） |
端子类型 | 双叉母端子 |
端子材质 | 磷青铜（母端子） |
镀层规格 | 半金（接触区镀金，焊脚镀锡）/ 全金（可选） |
胶芯材质 | PBT，UL94V-0阻燃等级 |
胶芯颜色 | 蓝色 |
外壳材质 | 铁壳 / 镀镍 |
固定方式 | 铆锁 + 鱼叉 / 锁螺丝 |
额定电流 | 3A - 5A |
额定电压 | 250V AC/DC |
接触电阻 | ≤15mΩ - 20mΩ |
绝缘电阻 | ≥1000MΩ - 5000MΩ |
耐电压 | 750V - 1000V AC（1分钟） |
工作温度 | -55°C ~ +105°C |
插拔寿命 | ≥500次 |
▎结构特点
组件 | 功能说明 |
|---|---|
架高型结构 | 适配特定PCB板间距与机箱高度要求 |
双叉端子 | 稳定夹持力，低接触电阻，信号传输可靠 |
铆锁结构 | 增强外壳与胶芯结合强度，抗振防松脱 |
蓝色胶芯 | PBT阻燃材质，便于多接口设备快速识别 |
金属屏蔽外壳 | 镀镍铁壳，有效屏蔽电磁干扰（EMI） |
鱼叉脚/锁螺丝 | 增强PCB板固定强度与抗振性能 |
▎应用领域
工业自动化控制（PLC、HMI人机界面、变频器）
通信设备（路由器、交换机、服务器）
数据采集系统（数据采集卡、信号采集模块）
医疗电子设备（监护仪、超声诊断仪）
测试测量仪器（示波器、信号发生器）
游戏外设（游戏手柄、摇杆等DB15接口设备）
▎订购信息
型号 | 描述 |
|---|---|
HDR15F-RP-BC-RL-BL | HDR15母头，架高型，双叉端子，铆锁，蓝色胶芯 |
可依据客户需求定制镀层规格（半金/全金）、固定方式（鱼叉/螺丝）、胶芯颜色及安装方式。 |
