DR7.2-25母冲针半金 铆锁4.8铁螺丝
冲压端子搭配半金镀层，兼顾信号稳定性与成本优化，铆锁结构配合4.8mm铁螺丝紧固抗振防松脱，适用于工业控制、通信设备、测试仪器及商用外设等标准DB25接口连接。
技术规格
| 针数 | 25 Pin |
| 工作温度 | °C ~ °C |
产品详情
DR7.2-25母冲针半金 铆锁4.8铁螺丝
▎产品概述

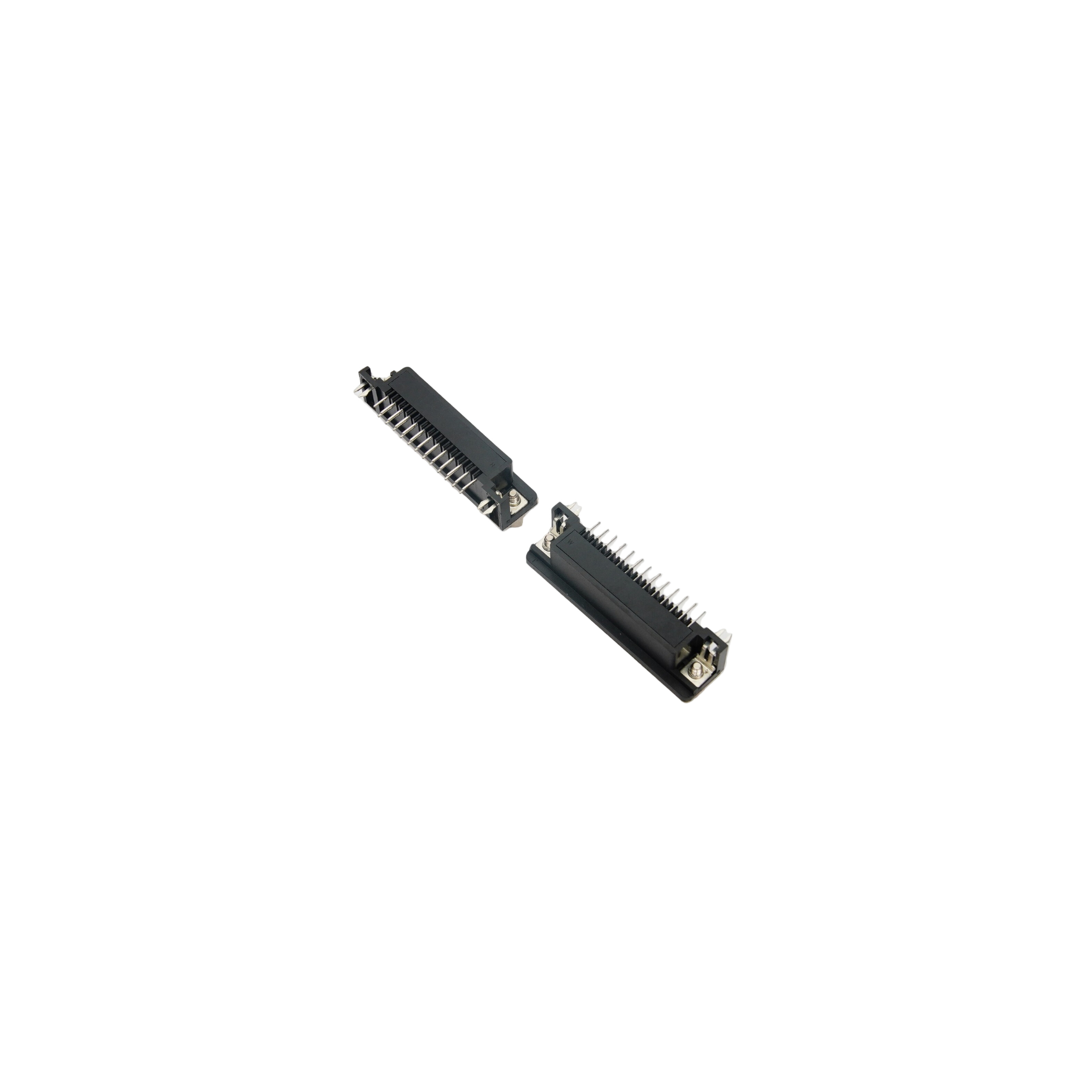

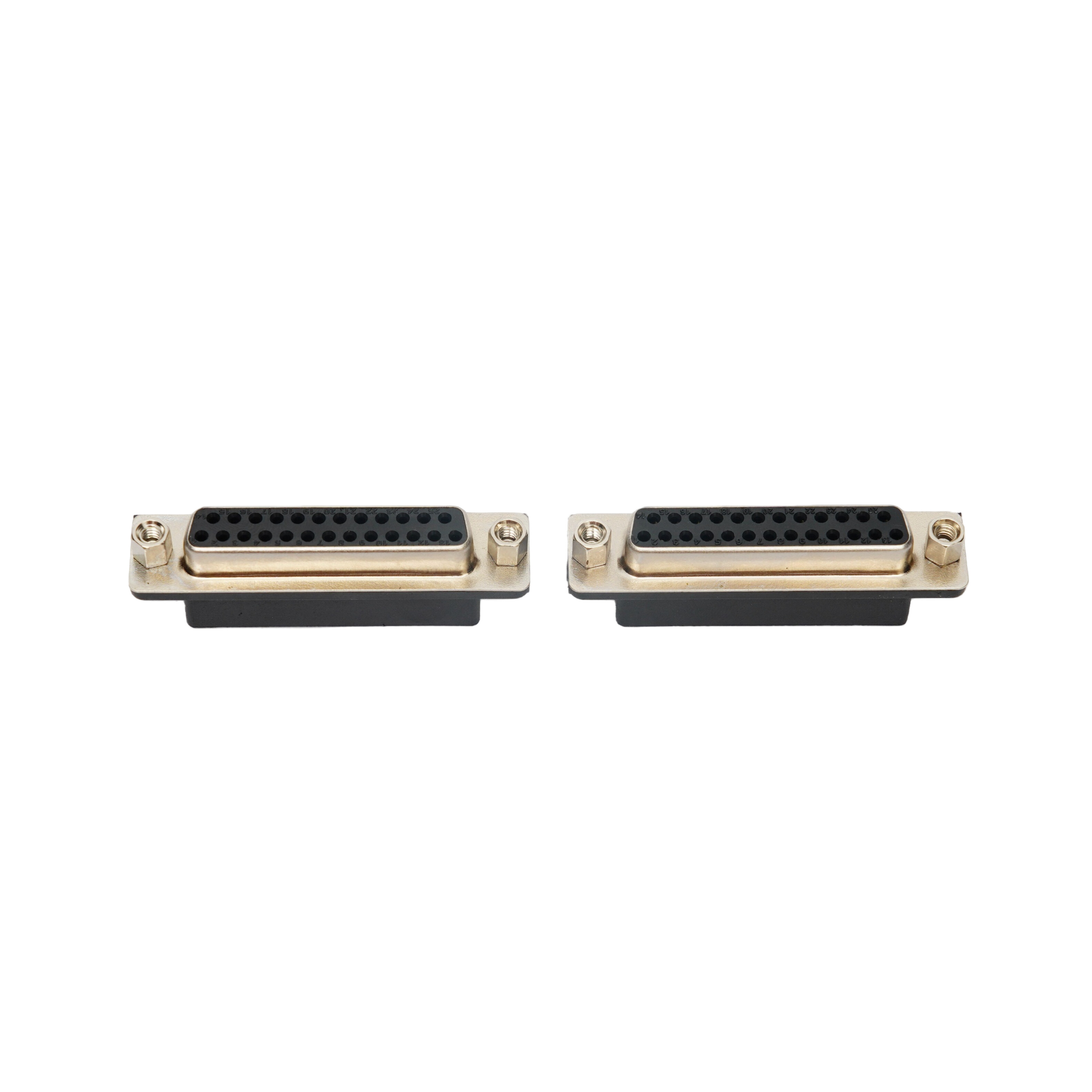

本产品为DR25 25Pin D-SUB母头连接器，采用冲压成型端子与半金镀层工艺，在保证可靠电气连接的同时有效控制成本，适合大批量商用及工业级应用。铆锁结构配合4.8mm铁螺丝紧固，确保插头与插座结合紧密、抗振防松脱，适用于工业控制柜、通信设备背板、测试仪器及办公自动化设备等标准DB25接口场景。
▎产品特性
冲压精密端子：采用高速冲压成型工艺，端子尺寸一致性好，适合自动化装配，成本优势明显。
半金镀层：接触区镀金（厚度可定制），焊锡区镀锡（亮锡），兼顾信号传输可靠性与可焊性，性价比高。
铆锁结构：通过铆合工艺将连接器外壳与胶芯锁紧，增强整体机械强度，抵抗插拔冲击。
铁螺丝紧固：标配4.8mm铁螺丝（镀锌或镀镍），与设备面板螺纹孔配合，实现刚性固定，防止松脱。
金属屏蔽外壳：铁壳搭配亮锡镀层，有效屏蔽电磁干扰（EMI），保证信号完整性。
阻燃胶芯：采用UL94V-0阻燃等级PBT黑色胶芯，耐高温（+260°C回流焊兼容），绝缘性能优异。
▎技术规格
项目 | 参数 |
|---|---|
接口类型 | DR25母头（25Pin） |
端子类型 | 冲压端子（Stamped） |
镀层规格 | 半金（接触区镀金，焊脚亮锡） |
额定电流 | 3A |
额定电压 | 250V AC/DC |
接触电阻 | ≤20mΩ |
绝缘电阻 | ≥1000MΩ |
耐电压 | 1000V AC（1分钟） |
安装方式 | 焊线式 / 插板式（依具体型号） |
锁紧方式 | 铆锁 + 4.8mm铁螺丝紧固 |
胶芯材质 | PBT / UL94V-0阻燃等级 |
胶芯颜色 | 黑色 |
外壳材质 | 金属铁壳 / 亮锡镀层 |
工作温度 | -40°C ~ +105°C |
插拔寿命 | ≥500次 |
焊接工艺 | 兼容波峰焊 / 手工焊接 |
▎结构特点
组件 | 功能说明 |
|---|---|
铆锁结构 | 增强外壳与胶芯结合强度，抗振抗冲击 |
4.8mm铁螺丝 | 与面板螺纹配合，刚性固定，防止松脱 |
冲压端子 | 成本优化，适合大批量生产 |
半金镀层 | 接触可靠，可焊性好 |
▎应用领域
工业自动化控制（PLC、HMI人机界面、变频器）
通信设备（路由器、交换机串口管理）
测试测量仪器（数据采集卡、信号发生器）
商用办公设备（打印机、收银机、安防监控）
医疗电子（监护仪、理疗设备）
▎订购信息
型号 | 描述 |
|---|---|
DR25F-SP-SG-RIV-4.8 | DR25母头，冲针半金，铆锁，4.8mm铁螺丝 |
可依据客户需求定制镀金厚度、安装方式（焊线/插板）、胶芯颜色及螺丝规格。 |
